卡西欧G-Shock腕表适配3D打印表壳结构

　　这款适配卡西欧G-Shock系列腕表的表壳结构，在设计之初就瞄准了个人定制化3D打印的应用场景，区别于原厂量产的注塑表壳，该结构充分考虑了桌面级FDM以及光固化3D打印的工艺特性，在壁厚、支撑添加、安装配合公差上做了针对性优化，让普通爱好者无需工业级注塑设备，就能打印出可直接装配使用的替换表壳。从实际使用场景来看，这类替换表壳主要面向腕表改装爱好者、户外使用场景下的表壳损耗替换，以及个性化外观定制需求，原厂G-Shock表壳多为树脂或橡胶材质，在长期户外使用、磕碰、接触化学试剂后容易出现老化开裂、磨损掉漆的问题，通过3D打印制作替换件，用户可以根据自身使用场景选择不同性能的打印材料，比如需要抗冲击的户外场景可以选择尼龙玻纤耗材，需要外观质感的场景可以选择光敏树脂做后期抛光上色，需要耐磨耐造的场景可以选择PETG甚至碳纤维复合耗材，适配性远高于固定材质的原厂配件。

　　从功能特性来看，该表壳完整保留了G-Shock腕表核心的抗震结构设计空间，表壳内侧预留了原厂机芯模组的安装定位槽，四周的缓冲肋条结构完全匹配原厂机芯的抗震支撑点位，不会因为更换表壳丢失G-Shock原本的抗冲击性能；表壳侧面的按键开孔位置、尺寸完全对齐原厂按键的活动行程，不会出现按键卡滞、按压不到位的问题；表耳位置的生耳孔间距、孔径完全匹配原厂表带的安装尺寸，用户可以直接替换原有表带，无需额外改装连接件；表壳正面的表圈安装位预留了粘胶或卡扣的固定槽，适配原厂表圈或者第三方定制表圈的安装。

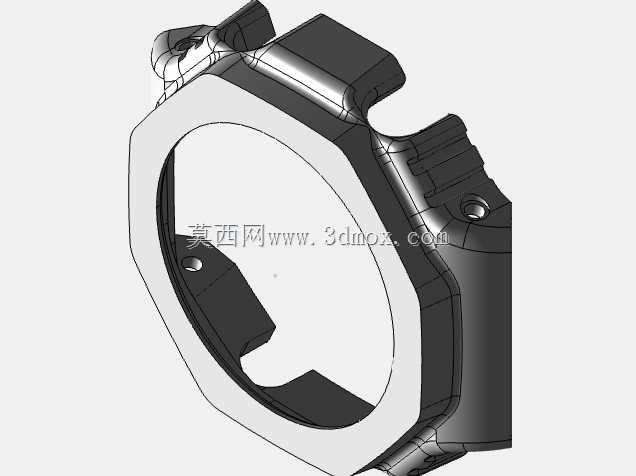

　　设计思路上，建模阶段完全参照实装的G-Shock腕表进行逆向测绘，所有安装边界尺寸都按照3D打印的工艺公差做了补偿，比如生耳孔的直径预留了0.2mm的打印收缩余量，机芯安装槽的内壁预留了0.15mm的装配间隙，避免打印后出现尺寸偏差导致装配过紧或者松垮；表壳的外轮廓做了无支撑优化，所有外表面的倾斜角度都大于3D打印的临界自支撑角度，打印时无需添加外支撑，减少后期打磨工作量，保证外观面的光洁度；表壳内部的加强筋厚度统一设置为1.5mm，既保证了结构强度，又不会因为筋位过厚导致打印时出现缩胶、层间开裂的问题。外形尺寸与安装边界方面，表壳整体外轮廓为切角八边形结构，最大外径尺寸匹配原厂表壳的安装边界，不会出现更换表壳后腕表无法放入原有表盒、无法适配原有保护套的问题；表壳总厚度控制在原厂表壳的±0.1mm范围内，安装后不会出现表镜突出或者内凹的情况，保证表镜的防护性能；表耳的突出长度、弧度完全贴合手腕佩戴的人体工学角度，不会出现更换表壳后佩戴硌手的问题；表壳背面的后盖安装位完全匹配原厂后盖的螺纹或者卡扣结构，可直接使用原厂后盖与防水胶圈，保留原有的防水密封性能。

　　在实际装配验证中，该结构无需额外打磨修整，打印完成后去除少量底部支撑即可直接装配机芯、按键、表圈、表带与后盖，整体装配间隙均匀，按键按压手感与原厂表壳基本一致，抗震性能经过跌落测试验证，在1.5米高度自由跌落至水泥地面的情况下，表壳无开裂，机芯无移位、功能正常，完全满足日常户外使用的强度要求。对于三维建模从业者来说，这类消费级产品的替换件建模，核心难点不在于外观曲面的构建，而在于安装配合尺寸的精准把控，以及对目标制造工艺的适配性设计，很多爱好者自己建模的替换件往往会出现装不上、强度不够、打印难度高的问题，而这款表壳结构在测绘阶段就逐一核对了每一个安装点位的尺寸，针对3D打印工艺做了全流程的设计优化，既保证了装配精度，又降低了打印门槛，即使是入门级的桌面3D打印机也能制作出合格的成品。
