PDMS材质二分生物反应实验装置结构

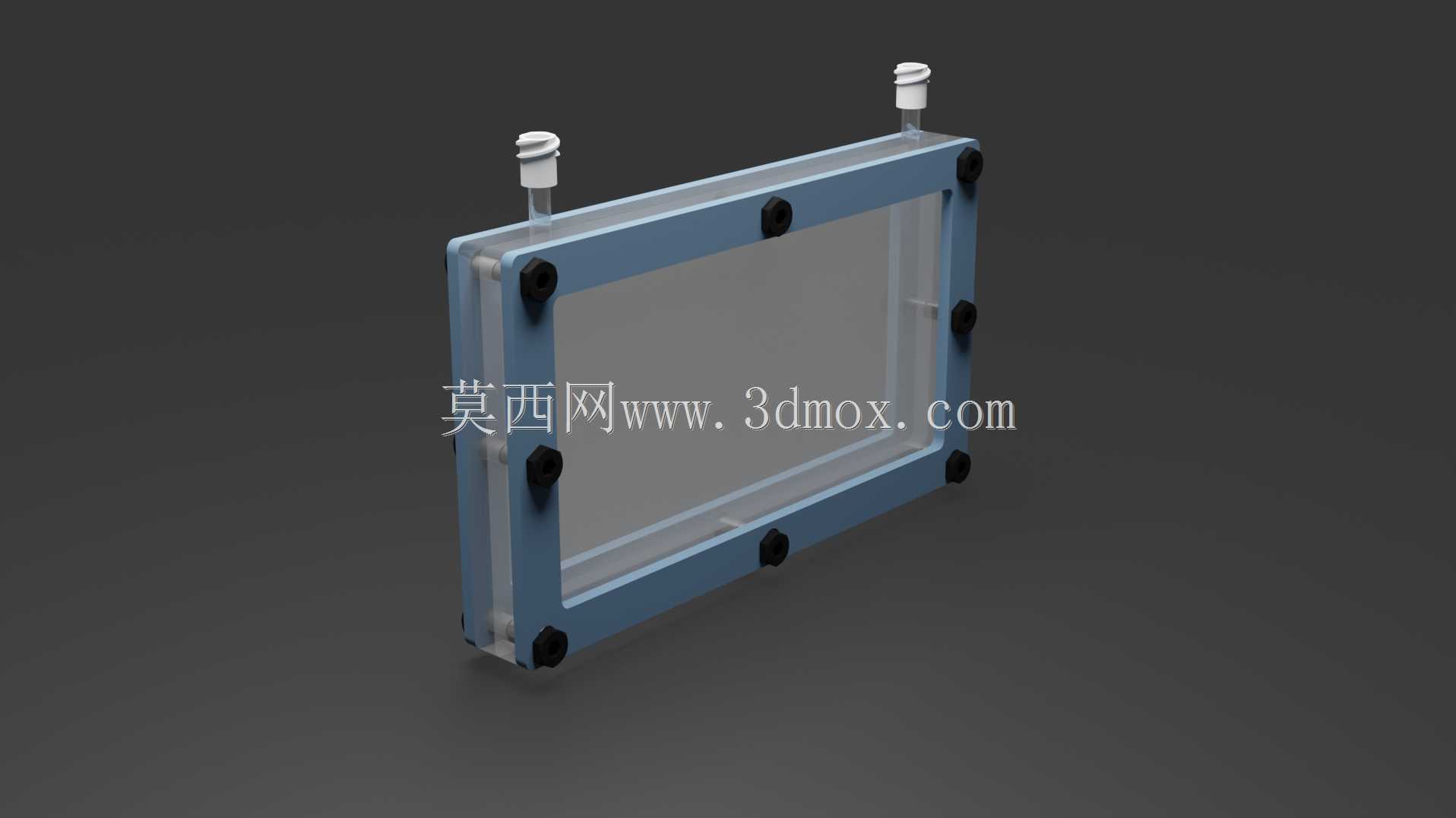

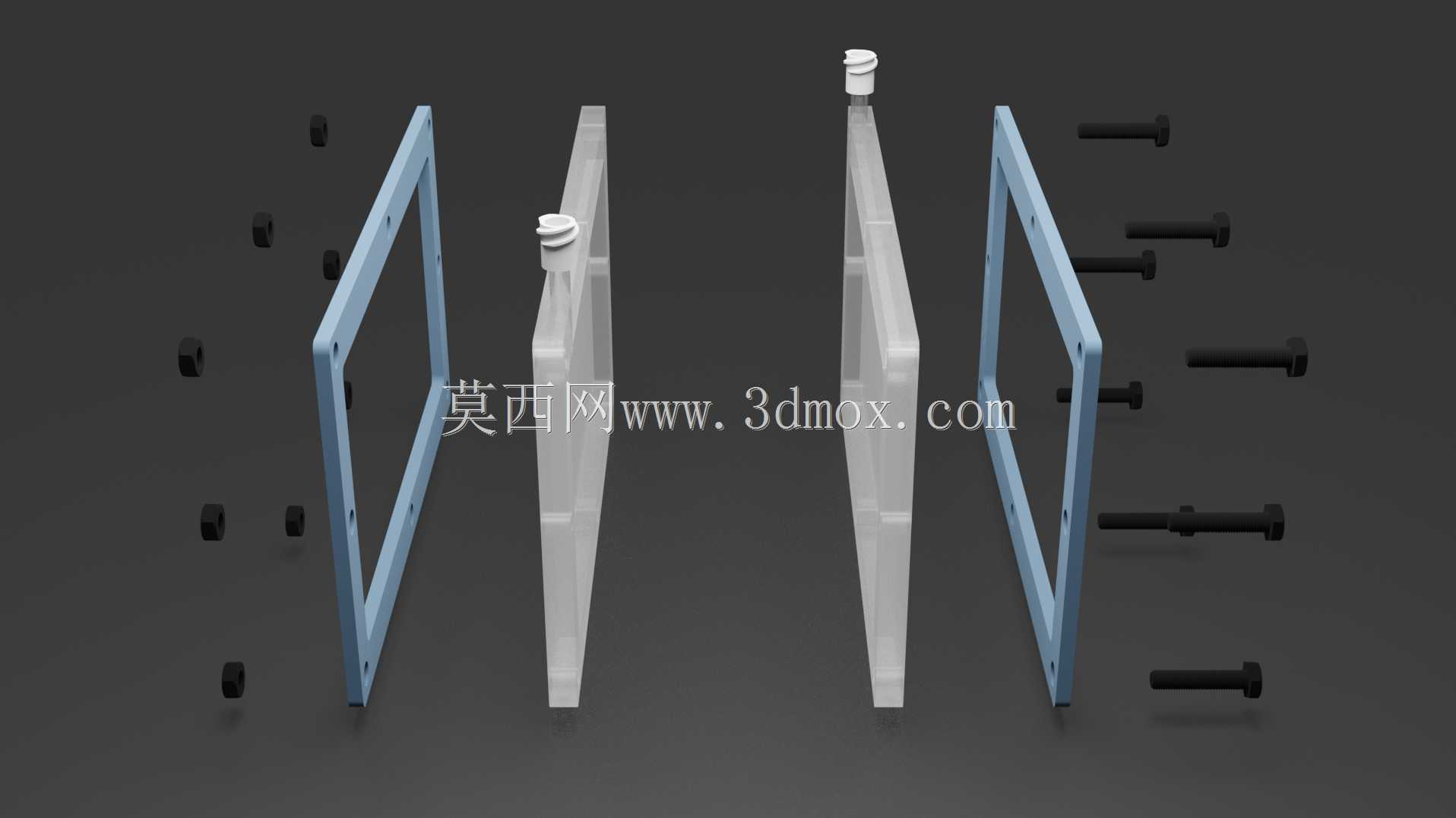

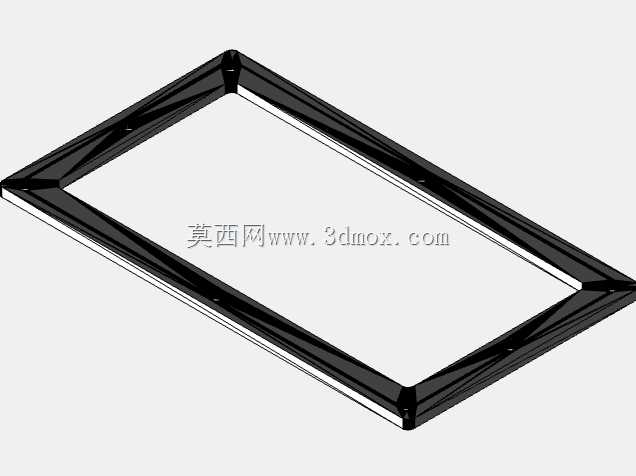

　　这套二分结构的生物反应装置，主要面向微尺度生物实验、细胞培养、微量试剂反应场景设计，核心腔体采用PDMS材质加工，适配实验室级别的微量生物化学反应需求，常见于高校生物工程实验室、生物医药研发的前期小试环节，可完成细胞灌注培养、试剂梯度混合、微流体反应观测等实验操作。从结构设计逻辑来看，整体采用分层夹装的思路，两侧为硬质边框作为支撑主体，中间层叠设置PDMS成型的反应腔体模块，边框上预留均匀分布的螺栓过孔，通过配套的内六角螺栓完成整体锁紧，无需额外粘接即可实现腔体的密封，这种设计的优势在于可以灵活调整中间腔体的层数，根据实验需求更换不同流道结构的PDMS模块，拆装便捷且不会破坏腔体的成型精度。

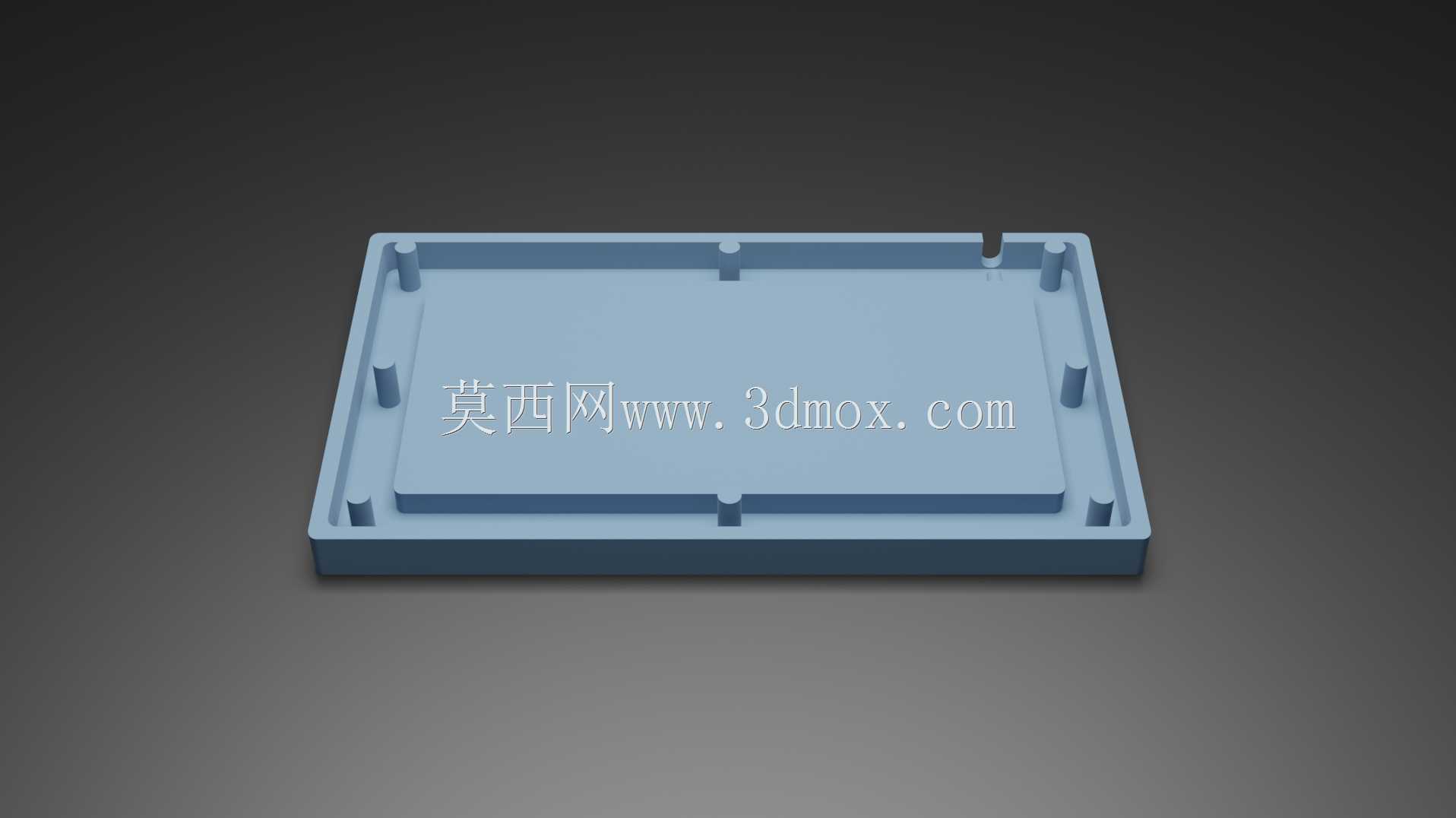

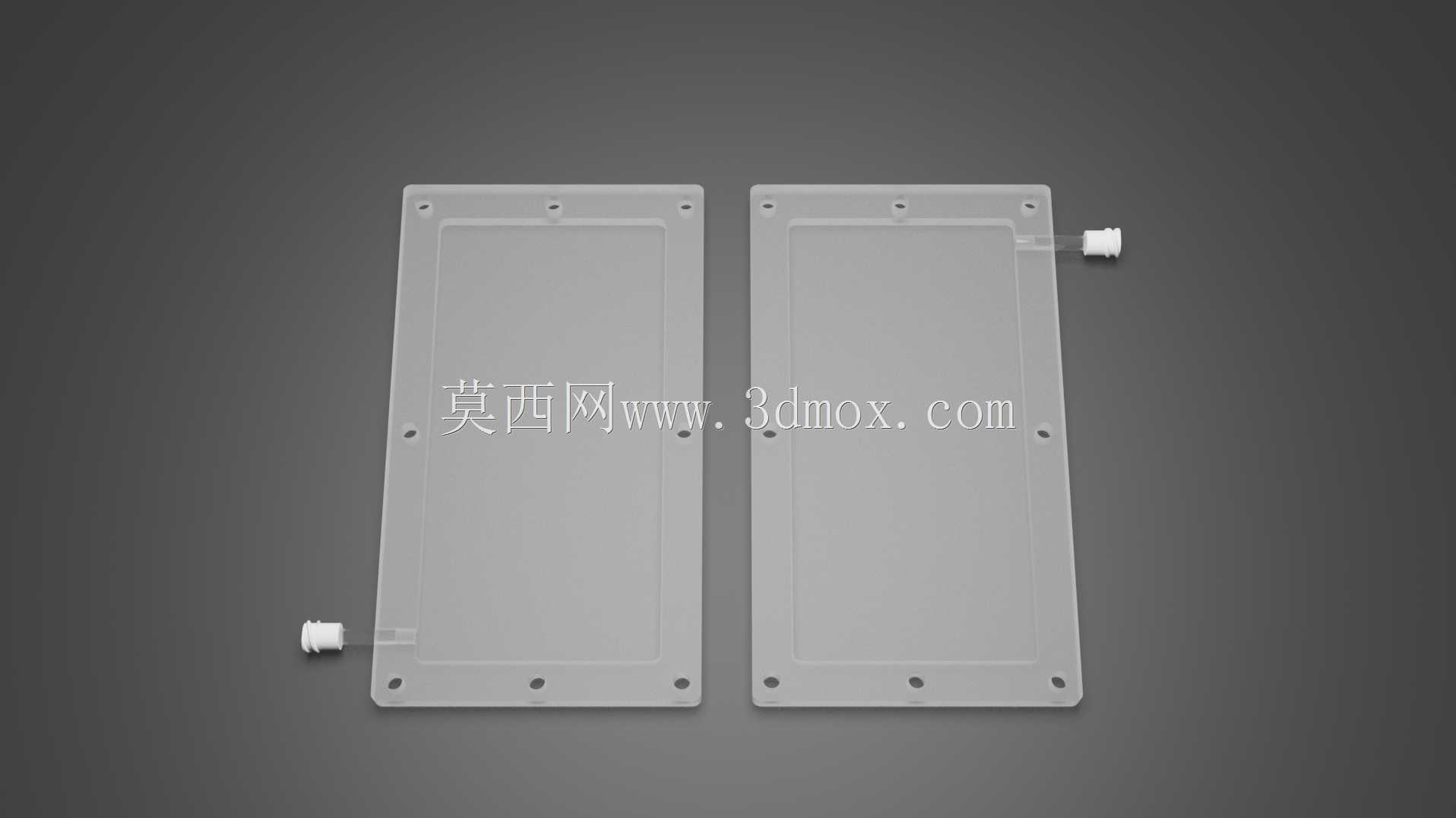

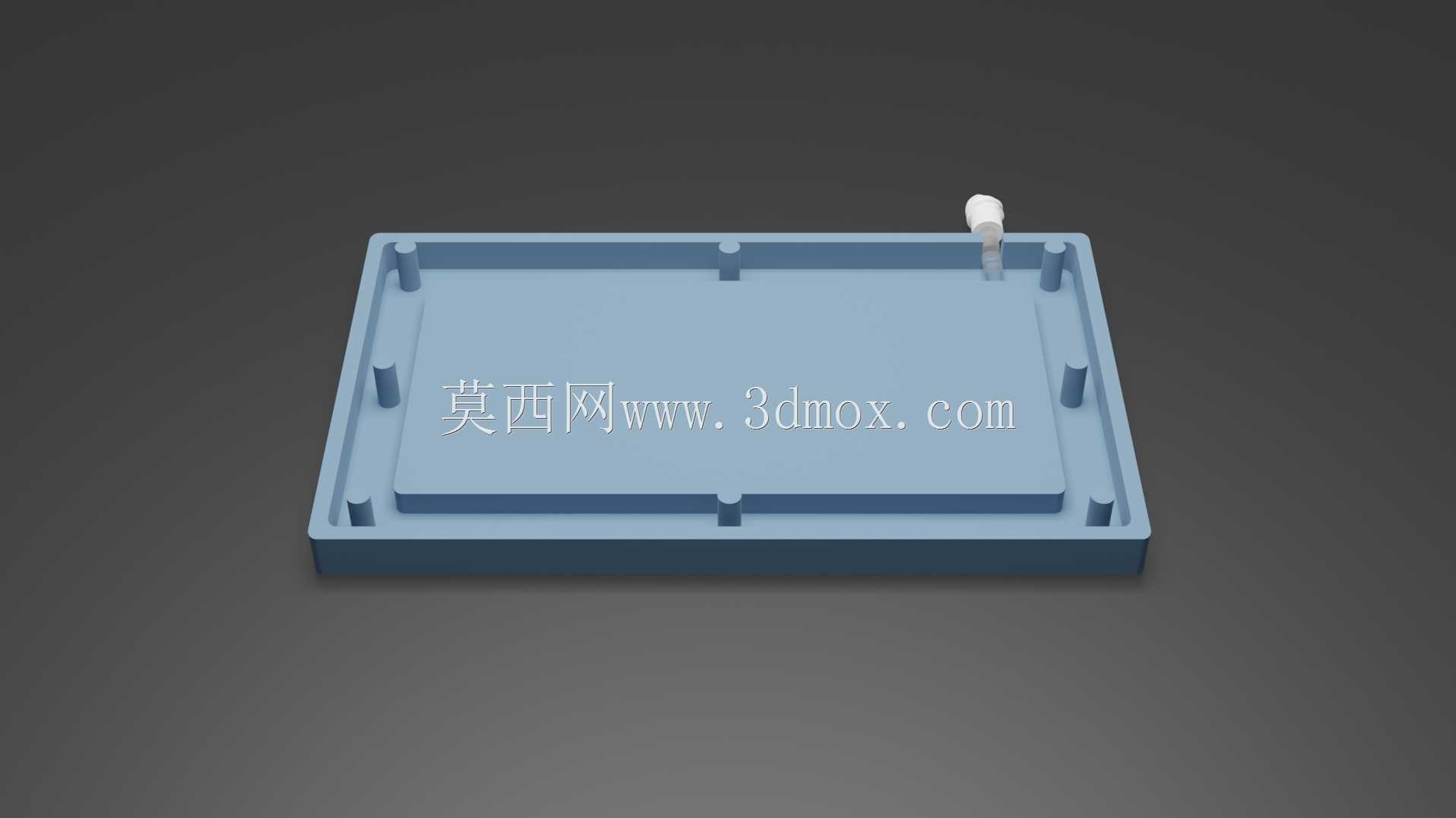

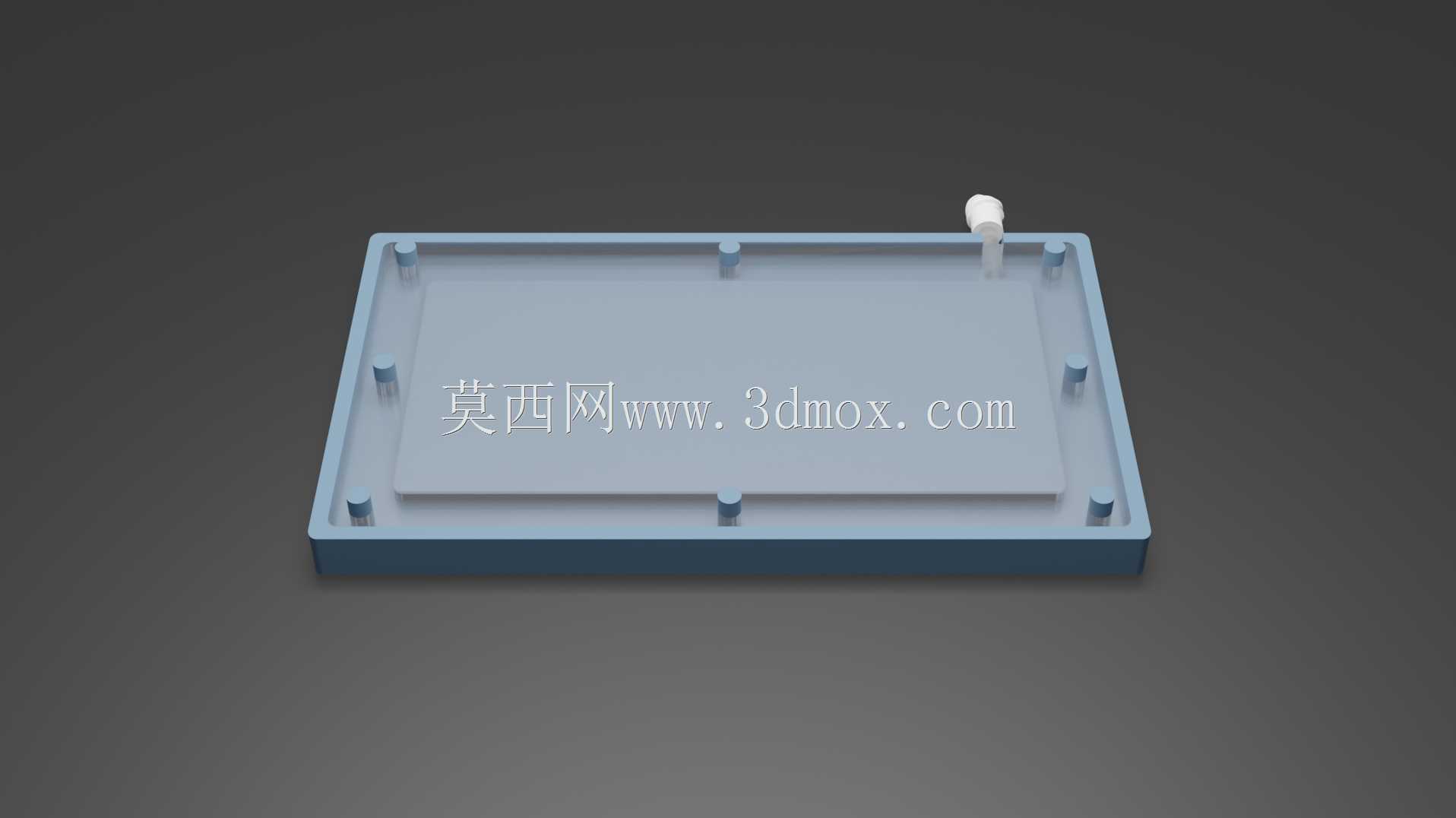

　　两侧边框的安装孔位采用对称排布，孔距公差控制在±0.05mm范围内，保证叠装时各层流道的对位精度，避免出现流道错位导致的流体泄漏或者流阻异常。装置顶部预留两个标准流体接口，分别作为进液口与出液口，接口采用鲁尔接头的适配尺寸，可直接对接实验室常规的软管、注射泵等流体输送设备，无需额外加工转接头。PDMS腔体部分的流道采用二分结构设计，进液端的流体进入腔体后可均匀分流至两个独立的反应腔室，腔室的内壁粗糙度控制在Ra0.8以下，减少细胞贴壁或者试剂残留的问题，同时PDMS材质本身的透光性较好，可直接放置在倒置显微镜下完成反应过程的实时观测，无需额外开设观测窗口。

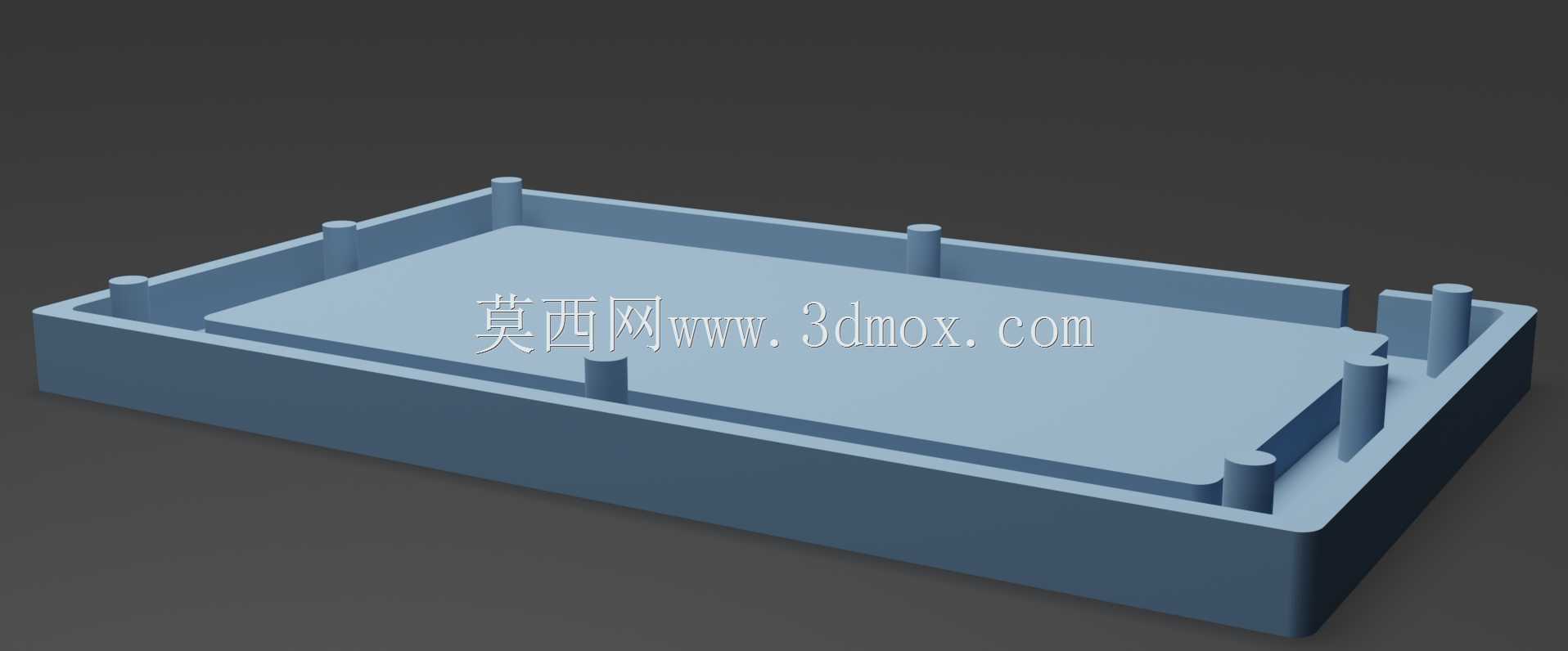

　　从安装边界来看，整体装置的外形为矩形结构，边框厚度为5mm，中间叠装的PDMS模块总厚度可根据实验需求在3mm至15mm范围内调整，螺栓的长度可匹配不同的叠装厚度，安装时只需保证各层孔位对齐，按照对角线顺序逐步拧紧螺栓即可，锁紧力矩控制在0.2N·m，避免力矩过大导致PDMS腔体被压溃变形，或者力矩过小出现密封失效漏液的问题。在实际使用过程中，这种夹装式的结构相比一体化粘接的反应装置，维护成本更低，当某一层PDMS腔体出现污染或者损坏时，只需拆开螺栓更换对应层的模块即可，无需整体报废装置，同时硬质边框可重复使用，仅需根据实验需求更换不同流道构型的PDMS芯片即可，大幅降低实验耗材的成本。

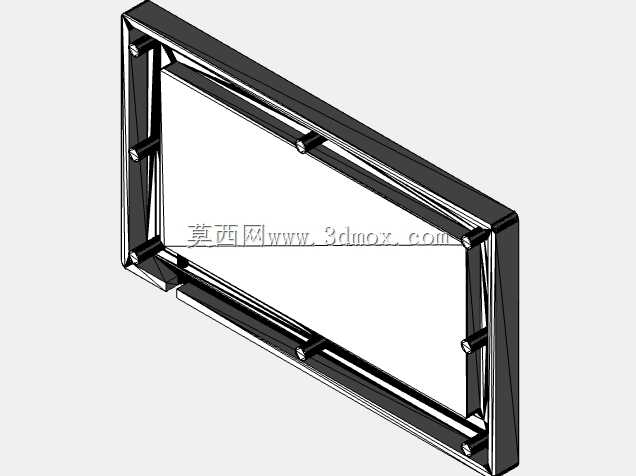

　　设计时还考虑了装置的兼容性，边框的外形尺寸适配实验室常规的载物台固定夹具，可直接固定在显微镜载物台、恒温工作台等实验设备上，无需额外定制固定工装。流体接口的位置设置在装置顶部的两端，避开了中间的观测区域，不会遮挡显微镜的观测光路，保证实验过程中可以完整观测到整个反应腔室内的流体流动、细胞生长状态。两侧边框的边角做了R2的圆角处理，避免拆装过程中划伤实验人员的手部，同时边框表面做了阳极氧化处理，具备一定的耐腐蚀性，可耐受实验过程中常用的75%酒精、PBS缓冲液等试剂的擦拭消毒，不会出现锈蚀或者表面涂层脱落的问题。配套的紧固件采用标准内六角圆柱头螺栓，材质为304不锈钢，同样具备耐腐蚀性，可反复拆装使用不会出现滑牙或者锈蚀的问题。在流道设计上，二分结构的分流处做了圆弧过渡处理，避免直角结构导致的流体死区，保证流体在两个腔室内的分配均匀性，分流误差控制在5%以内，满足平行实验的精度要求。腔室的深度设计为100μm，适配贴壁细胞培养的腔室高度需求，也可根据不同的实验需求定制不同深度的PDMS模块，夹装结构的兼容性可以支持多种规格模块的快速更换。
