Wago862系列多回路接线端子结构设计

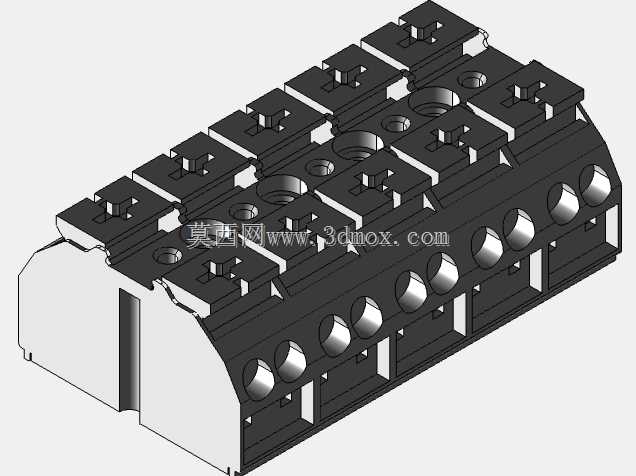

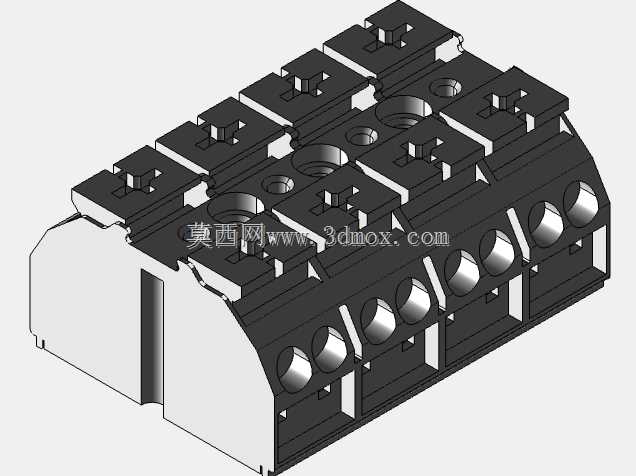

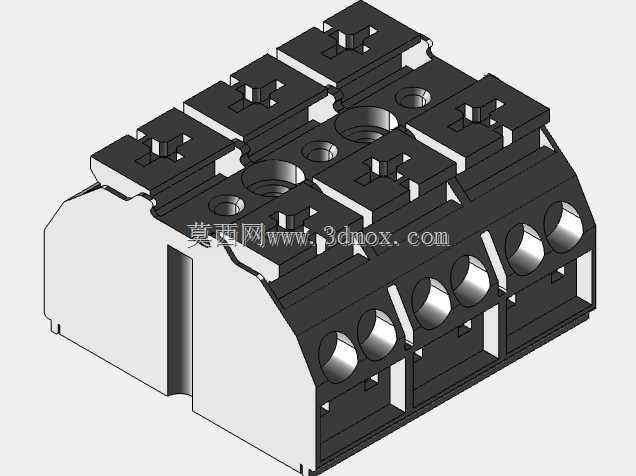

　　在低压配电、工业控制柜内部布线、现场设备信号接驳的场景里，这类多回路接线端子是承担导线可靠连接的核心基础部件，不同于传统螺丝压接端子需要反复紧固扭矩、长期运行易出现压接松动的问题，该款端子的结构设计充分考虑了现场施工效率与长期运行的接触可靠性。从结构布局来看，产品采用多极并排集成式设计，单排可同时接入多路导线，每一路接线位都设置了独立的导线插入孔与操作触发位，施工时无需额外对导线做烫锡处理，仅需将剥好绝缘层的硬导线或压接了冷压端头的软导线直接插入对应孔位，内部的弹簧压接结构就会自动完成对导线的夹持，接触压力会随导线线径自适应调整，避免因压接过小导致接触电阻过大发热，或是压接过大损伤导线线芯的问题。

　　从安装边界来看，该端子采用标准导轨适配结构，底部的卡扣结构可直接卡装在行业通用的TS35电气安装导轨上，无需额外打孔固定，相邻端子之间可通过侧面的拼接卡扣实现无缝拼接，可根据实际回路数量灵活调整拼装位数，不会出现拼接后错位、相邻接线位干涉的问题。外形上采用高低错落的阶梯式接线位布局，上层与下层的接线孔错开排布，既压缩了端子整体的安装宽度，又能保证每一路导线接入后有足够的操作空间，不会出现相邻导线互相挤压、绝缘层破损的隐患。端子上部设置了独立的标识位插槽，可插入对应回路编号的标识条，方便后期运维时快速识别回路走向，避免错接线路。

　　从功能特性上看，端子的绝缘基座采用阻燃工程塑料注塑成型，可耐受常规工业现场的温度波动，具备足够的绝缘强度，相邻接线位之间设置了隔离筋，即使接线端有裸露的铜丝毛刺，也不会造成极间短路。每一路的压接组件都采用导电性能优异的铜合金材质，表面做了防氧化镀层处理，长期在潮湿、有轻微腐蚀的工业环境下使用也不会出现接触件氧化锈蚀、接触电阻升高的问题。接线孔的入口处做了导向倒角，导线插入时不会被孔边的毛刺刮伤线芯，操作位的触发结构采用低按压力设计，使用普通一字螺丝刀即可触发压接机构松开，方便后期线路调整时拆线操作，无需使用专用工具，降低了现场施工的工具门槛。

　　在实际选型应用中，这类端子常配套在电源变压器二次侧出线端、PLC控制柜的输入输出端子排、现场传感器的接线分线处，相比传统的接线端子排，其单位宽度内可容纳的接线回路更多，能有效节省柜内的安装空间，同时弹簧压接的结构具备抗振动性能，在有设备振动的生产车间、移动设备上使用时，也不会因为长期振动导致接线松动脱落，大幅降低了线路故障的排查成本。设计建模时，需要重点保证每一路接线位的同轴度，确保内部弹簧压片的活动行程足够，导线插入时无卡滞，同时要校核拼接卡扣的配合公差，保证多片端子拼接后整体平直，安装在导轨上不会出现翘曲，还要验证绝缘基座的壁厚均匀性，避免注塑成型时出现缩痕、翘曲变形，影响装配精度。端子的接线孔尺寸严格匹配对应线径的导线接入范围，过大的孔径会导致细导线插入后压接不牢，过小的孔径则会导致标准线径的导线无法顺利插入，建模时需要充分考虑塑料件的成型收缩率，预留足够的尺寸公差，保证成品的实际尺寸符合设计要求。
