六轴铰接式工业机器人臂结构设计

项目分类:工业机器人 发布时间:2025-02-20 ID:944281
  • 六轴铰接式工业机器人臂结构设计

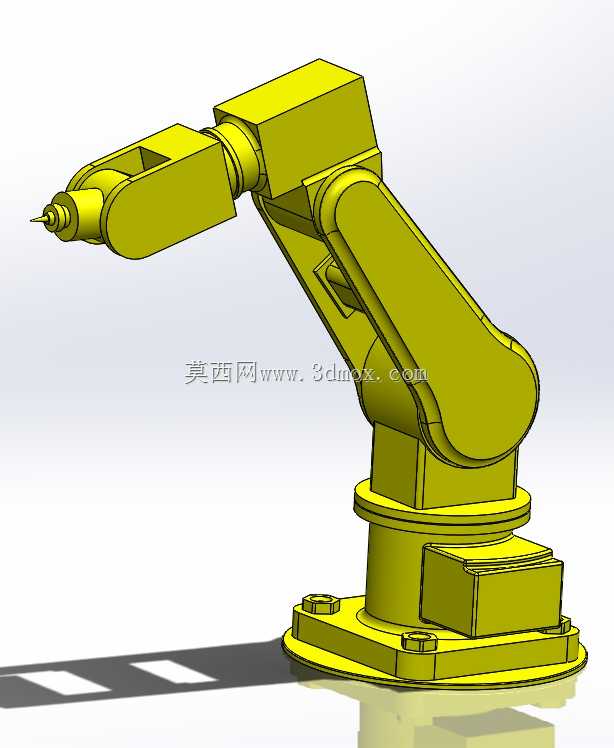

  这款多关节铰接式机械臂,是面向工业自动化产线重复作业场景开发的执行端载体,目前在3C电子装配、小型零部件上下料、涂胶点胶工位、精密焊接辅助、实验室样品转运等场景都有广泛适配空间,核心作用是替代人工完成高重复度、定位精度要求高、存在职业健康风险的持续性作业,降低人工操作的疲劳误差与安全隐患。

  从结构设计逻辑来看,整个臂体采用串联式六轴铰接布局,底座为圆形法兰安装结构,法兰面预留均匀分布的螺栓沉孔,安装时可直接固定在设备机台顶面、地面预埋钢板或者移动AGV搭载平台上,安装边界需要预留底座直径1.2倍以上的操作空间,避免臂体旋转时与周边防护栏、料架、其他工位设备产生运动干涉。底座内部集成第一轴回转支撑结构,可实现整个臂体360度水平方向回转,满足工位范围内不同角度的作业覆盖需求。

  底座上方衔接的是大臂摆动关节,也就是第二轴结构,负责驱动大臂完成垂直平面内的俯仰动作,大臂采用箱型截面的一体化结构设计,在保证整体结构刚性的前提下尽可能削减壁厚冗余重量,降低关节驱动端的负载压力,大臂的长度参数经过反复校核,既保证足够的作业半径覆盖范围,也避免臂长过长导致末端负载时的挠度变形超差。大臂与小臂衔接的第三轴为小臂俯仰关节,配合第二轴的动作可实现小臂在垂直平面内的大范围位置调整,小臂末端衔接的三轴分别负责腕部的回转、俯仰与旋转动作,三个腕部关节采用紧凑的同轴嵌套布局,尽可能缩小腕部结构体积,让末端可以深入狭窄的工装夹具间隙、设备内腔完成作业,不会因为腕部体积过大产生空间干涉。

  整个臂体的管线全部采用内藏式布局,动力线缆、信号控制线全部从臂体内部的走线腔穿过,外部没有裸露的拖链与管线,一方面避免作业过程中线缆被周边工件、工装勾挂拉扯导致的设备故障,另一方面也能减少车间粉尘、切削液、焊接飞溅对线缆的腐蚀损伤,提升设备在复杂车间环境下的运行稳定性。臂体末端设计有标准的工具安装法兰,可快速适配夹爪、吸盘、焊枪、点胶阀、打磨头等不同类型的作业执行工具,法兰接口的定位销孔与螺栓孔采用通用工业标准尺寸,不需要额外制作转接板就能完成大部分标准末端工具的安装,大幅缩短工位换型的调整周期。

  从实际使用的功能特性来看,这款机械臂的各关节运动范围经过限位设计,既满足常规工位的动作需求,也通过硬限位与软限位双重保护,避免关节超程导致的机械结构碰撞损坏。臂体的平衡设计经过重心配平计算,大臂与小臂的配重块集成在臂体结构内部,不需要额外加装外部平衡弹簧或者配重块,在静止或者低速运动状态下不会出现关节溜车的问题,即使驱动端出现动力中断,臂体也能保持当前位置不会快速下坠,保障设备周边操作人员与工件的安全。

  在结构建模过程中,所有关节的配合面都预留了合理的公差带,轴承安装位、密封件安装槽的尺寸完全符合通用机械零件的选型标准,设计人员拿到模型后可以直接根据实际负载需求选配对应规格的伺服电机、减速器、轴承等标准件,不需要重新对关节配合结构进行大幅度修改。模型的所有零件都采用参数化建模方式,臂长、关节直径、法兰安装尺寸等关键参数都可以根据实际项目的作业半径、负载需求进行快速调整,适配不同场景的定制化设计需求。

  在安装调试阶段,需要注意底座安装面的平面度误差要控制在合理范围内,避免底座安装后产生形变导致第一轴回转精度下降,各关节的装配同轴度需要严格按照设计公差要求调整,否则会导致关节运转阻力过大、磨损加快,影响末端的重复定位精度。日常维护过程中,各关节的润滑注油孔都设计在便于操作的位置,不需要拆解臂体结构就能完成定期润滑保养,降低设备后期的维护成本与停机时间。

  这款机械臂的结构设计充分考虑了车间实际使用的各类细节,没有冗余的装饰性结构,所有外形结构都服务于功能需求,臂体表面采用平整的圆弧过渡设计,没有容易积尘的凹槽与尖角,便于日常清洁维护,适配洁净车间、普通机加工车间等不同生产环境的使用要求。
