高精度机械式游标卡尺结构设计

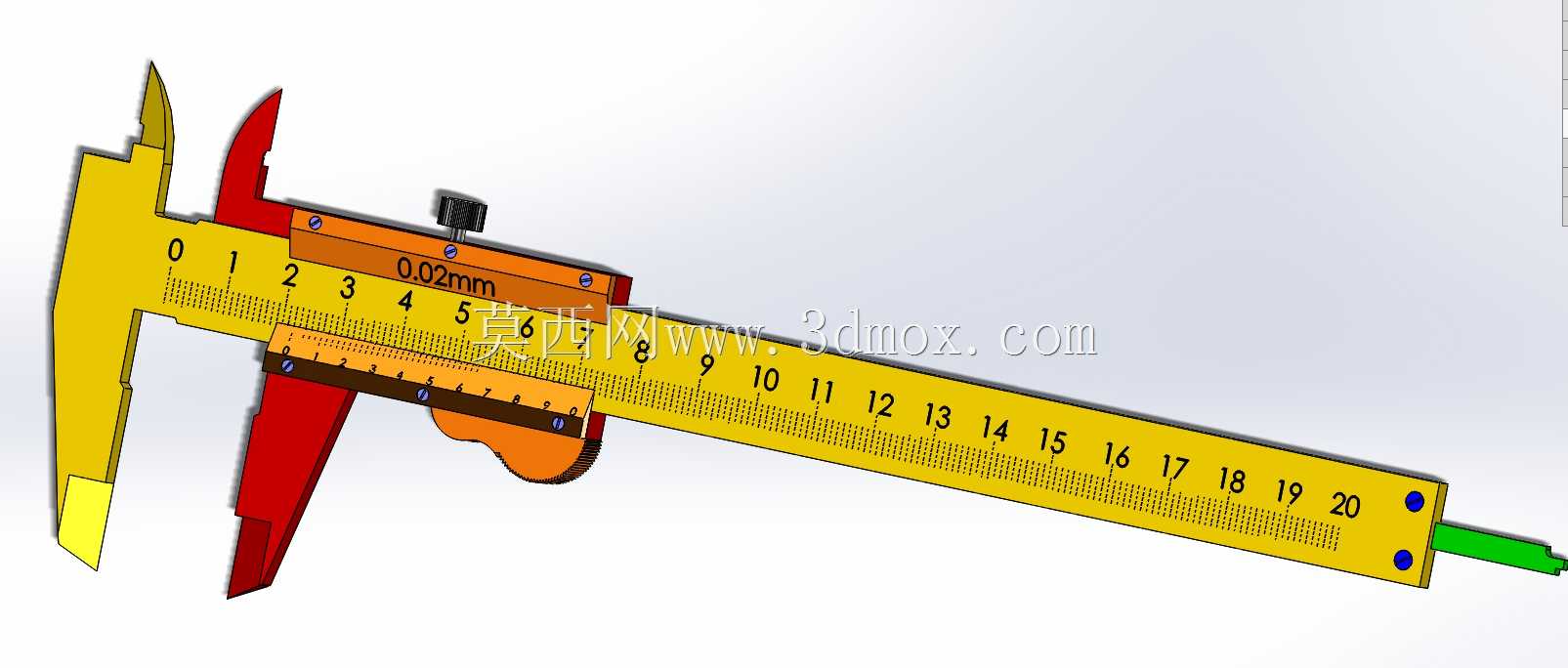

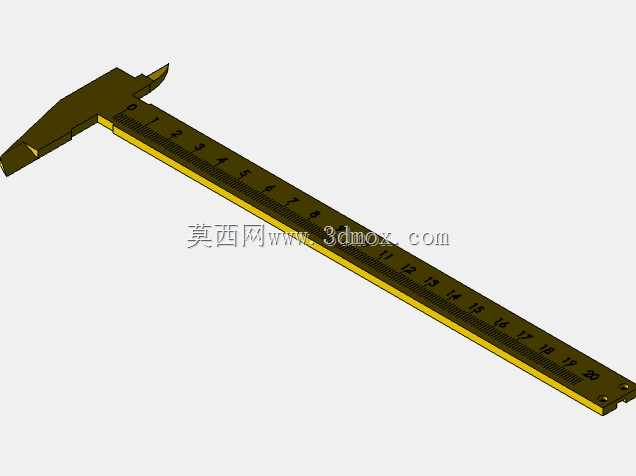

　　在机械加工车间的工序间检测环节、五金装配工位的尺寸复核场景、职业院校机械测量实训课堂里，游标卡尺始终是无法被完全替代的基础测量器具，它不需要外接电源、对使用环境的温湿度容忍度高，哪怕是车间地面有轻微油污、加工区域存在小幅振动，只要操作规范就能拿到可靠的测量数据，这也是这类机械式量具沿用至今的核心原因。这款游标卡尺的主尺采用整体式不锈钢基材的设计思路，主尺刻度直接蚀刻在尺身表面，避免了粘贴式刻度长期摩擦后脱落的问题，主尺测量范围覆盖0到200毫米，足够应对绝大多数常规机械零件的外径、内径、深度尺寸测量需求，尺身总长度控制在260毫米以内，日常收纳可以直接放入工具柜的通用量具格，不需要预留特殊的大尺寸存放空间。

　　尺身的内外测量爪做了差异化的刃口处理，外侧用于外径测量的卡爪测量面做了淬火硬化处理，表面硬度达到HRC58以上，长期和金属零件接触也不会出现磨损塌陷，保证测量基准面的平面度始终控制在0.002毫米以内；内侧用于内径测量的刃口做了圆弧过渡修型，测量内孔时可以自然贴合孔壁的母线位置，不会因为刃口过于尖锐卡入工件表面的微观划痕里，导致内径测量值偏小。深度测量杆和主尺尾部做了一体化连接设计，没有额外的拼接缝隙，测量盲孔深度、台阶高度的时候，测量杆可以顺着主尺的导向槽平稳伸出，不会出现侧向晃动，深度测量的基准面和主尺端面的共面度误差控制在0.003毫米以内，避免深度测量时出现基准偏差。

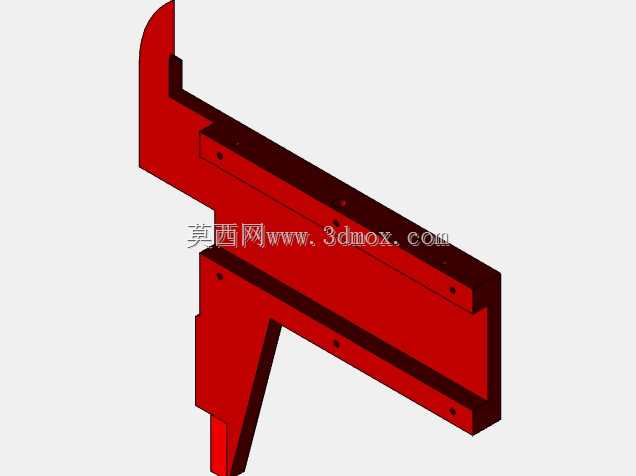

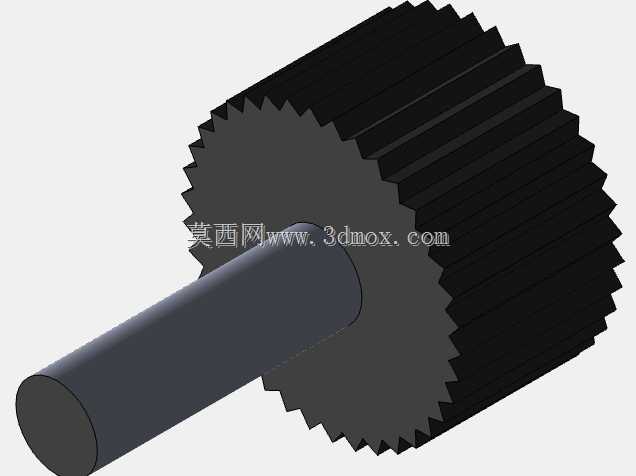

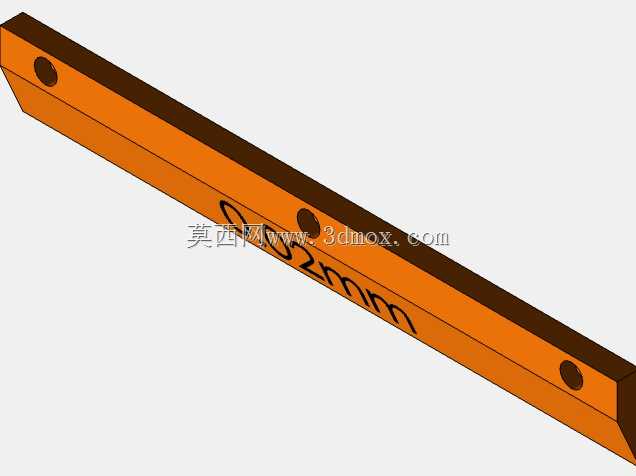

　　游标滑框部分的设计兼顾了滑动顺畅度和锁止可靠性，滑框和主尺配合的导向面做了微间隙配合，间隙值控制在0.01到0.02毫米之间，手动推动滑框的时候不会出现卡顿，也不会因为间隙过大出现测量爪倾斜的问题；滑框上方设置了滚花锁紧螺钉，需要固定测量值读数的时候，只需要拧紧螺钉就可以锁定滑框位置，哪怕把卡尺从测量位置移开读数，滑框也不会出现位移，避免读数误差。这款卡尺的分度值设置为0.02毫米，符合国内机械行业最通用的游标读数标准，操作人员不需要额外适应读数规则，主尺刻度每格1毫米，游标刻度共50格，总长度和主尺49毫米的刻度长度对齐，读数的时候只需要找到游标和主尺对齐的刻度线，就能直接读出小数点后的测量值，不需要做额外的换算。

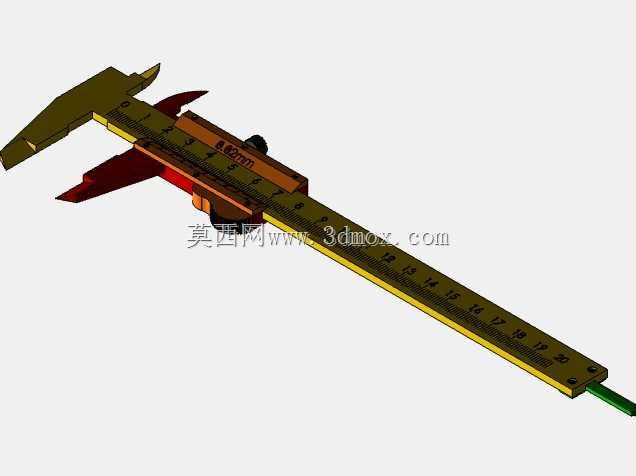

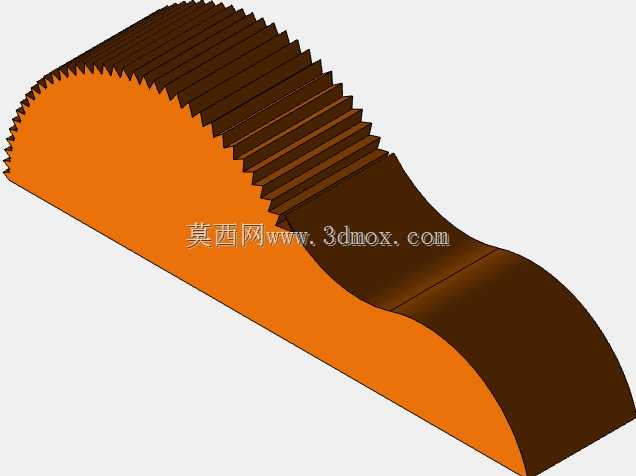

　　从建模的结构细节来看，整个卡尺没有多余的突出结构，所有边角都做了R0.5的倒角处理，日常拿取的时候不会划伤操作人员的手部，滑框上的微动推块做了防滑纹理设计，哪怕手上沾有少量切削液，也能稳定推动滑框做小范围的微调，方便快速对齐测量面。在实际生产场景里，这类卡尺可以直接用于轴类零件的外径抽检、钣金件的折弯尺寸复核、塑胶件的安装位尺寸测量，不需要搭配其他辅助工具，单人即可完成全部测量操作；和数显卡尺相比，它不存在电池耗尽无法使用的问题，也不会因为车间内的电磁干扰出现数值跳变，在焊接工位、热处理车间这类强磁、高温的特殊场景下，依然可以稳定完成测量工作。建模过程中对各个配合面的公差做了还原，主尺的导向槽直线度、滑框的配合面平行度、测量爪的垂直度都按照实际量具的加工精度做了参数约束，整个模型的装配关系完全还原实物的装配逻辑，滑动副的活动范围和真实卡尺保持一致，可以直接用于机械测量教学的演示动画制作，也可以作为工装设计场景里的量具占位模型，验证工装操作空间是否预留足够的测量操作距离，避免工装设计完成后，因为空间不足无法放入量具完成尺寸检测。
