带鼓风装置的孔板式气动输送工作台

　　在轻工包装、电子元器件分拣、小型片状物料加工的生产线上，经常会遇到轻薄片状物料比如薄塑料片、纸质垫片、小型冲压件的输送难题——这类物料重量轻、表面易刮花，用普通皮带输送容易出现粘带、静电吸附卡料，用滚筒输送又容易卡入滚筒间隙，这时候带鼓风结构的孔板式气动输送台就成了适配性极高的解决方案。这套带鼓风机的输送结构，核心是通过台面密布的通孔输出均匀向上的微压气流，在输送面和物料之间形成一层极薄的气浮层，让物料以近乎零接触的状态在台面上移动，完全规避了接触式输送带来的表面划伤、静电粘黏问题。

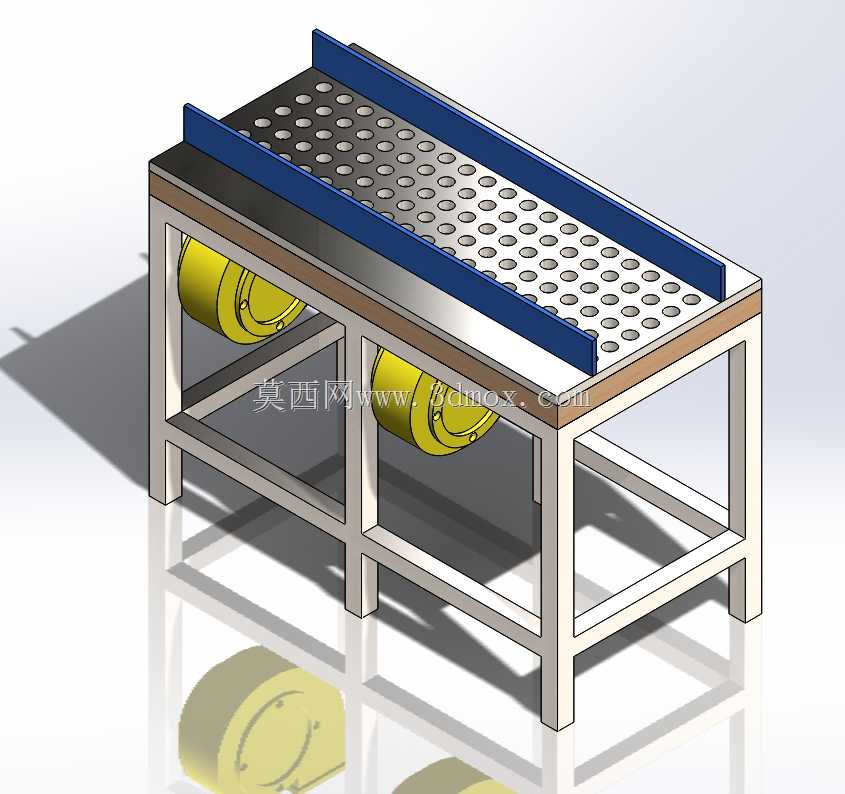

　　从结构设计逻辑来看，整个设备采用方管焊接的框架式支撑结构，支腿采用40*40mm标准工业方管，横向和纵向的支撑梁采用同规格方管做交叉焊接，整体框架的静态承重冗余按150kg设计，完全满足常规轻型物料的输送承重需求，支腿底部预留了M12的脚轮安装孔和可调脚杯安装位，既可以在需要频繁调整工位的车间安装万向脚轮移动，也可以在固定工位安装防滑脚杯调平，安装边界的适配性很强。台面部分采用2mm厚的冷轧钢板冲孔加工，孔位按正三角形排布，孔径8mm，孔间距15mm，这种排布方式能保证整个台面上的气流均匀度偏差控制在8%以内，不会出现局部气流过大吹翻物料、局部气流不足导致物料滞停的问题；台面两侧安装了高度50mm的蓝色挡边，挡边采用折弯钢板制作，和台面采用螺栓连接，可根据输送物料的宽度调整挡边间距，调整范围在300mm到800mm之间，适配不同尺寸的轻型物料输送需求。

　　台面下方的腔室做了密封处理，两端安装的离心式鼓风机通过软连接和密封腔室连通，鼓风压力可通过配套的风阀调整，风压调节范围在0.5kPa到2kPa之间，对应可浮起的物料单重范围从0.1g的薄纸片到500g的小型塑料壳体，覆盖了绝大多数轻工、电子行业的轻型物料输送场景。和常规的皮带输送机相比，这套气动输送结构没有易损的皮带、托辊部件，日常维护只需要定期清理台面通孔的积尘、检查鼓风机的进风滤网即可，维护成本比普通皮带机低60%以上，而且因为没有运动部件和物料直接接触，运行过程中的噪音能控制在65分贝以内，符合车间噪音管控的标准要求。

　　在实际产线布局中，这类气动输送台经常和分拣工位、检测工位、包装工位衔接，比如在PCB板生产线上，气浮输送可以避免板面和输送面摩擦划伤线路；在纸质包装生产线上，气浮输送可以避免薄纸板折角、粘脏；在小型五金冲压件生产线上，气浮输送可以避免工件表面的涂层被刮花。设计的时候特意将鼓风机安装在台面下方的框架中间位置，既不会额外占用设备的横向安装空间，也能让整个设备的重心落在框架中心位置，移动或者运行的时候不会出现侧倾问题，设备整体的外形长度按1200mm、宽度600mm、高度750mm的标准工位高度设计，可直接对接现有标准高度的生产工位，不需要额外做高度转接，安装的时候只需要接通220V电源、接好鼓风的调节风阀就可以投入使用，不需要复杂的现场调试。

　　台面的冲孔板做了镀锌防锈处理，框架部分做了喷塑处理，在普通生产车间的环境下使用寿命可以达到10年以上，挡边的折弯结构做了圆角处理，不会在操作人员上下料的时候刮伤手部，细节设计完全符合工业设备的安全规范。和其他气力输送设备不同，这套结构是开放式的台面输送，不需要封闭的管道，物料可以在输送过程中随时被人工或者机械手取放，非常适合需要在输送过程中穿插检测、分拣工序的生产场景，不会像封闭管道输送那样无法中途干预物料状态。鼓风的气流方向除了垂直向上的浮起气流，还可以通过调整腔室内部的导流板，让气流沿输送方向产生0.2m/s到1m/s的水平推力，让物料在气浮状态下自动沿输送方向移动，不需要额外的推送机构，进一步简化了设备结构，降低了故障概率。
