适配台钻的横向拖板精密虎钳结构设计

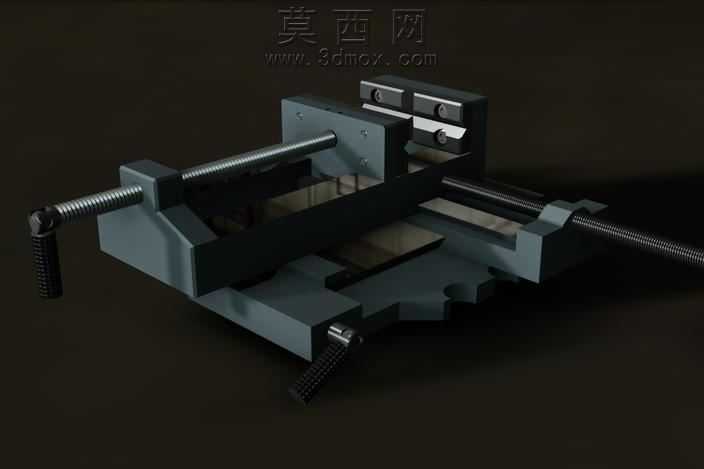

本模型为适配台式钻床的横向拖板虎钳，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处装配结构都做了干涉校验，确保各活动部件的运动逻辑符合真实机械的运行规律。模型主体采用灰铸铁质感的材质渲染，表面做了细腻的磨砂氧化处理效果，还原了工业级工装夹具的厚重质感，丝杆部分采用调质钢材的金属材质，添加了细微的螺纹纹理与表面粗糙度表现，手柄部位做了防滑滚花的细节刻画，拖板滑动面做了导轨配合的间隙模拟，还原真实设备的装配公差。结构设计上，这款虎钳集成了横向拖板的位移调节功能，区别于普通固定式台虎钳，可通过底部的拖板导轨实现夹持工位的横向精准位移，无需反复调整工件装夹位置即可完成同排孔位的钻削加工，大幅提升台钻的加工效率。夹紧机构采用经典的丝杆传动增力结构，活动钳身与固定钳身的夹持面做了V型槽与平钳口的组合设计，可同时适配方形工件与轴类工件的装夹需求，钳口部位预留了硬钳口镶条的安装位，可根据加工需求更换软钳口或特殊夹持块。拖板部分采用燕尾槽导轨配合结构，设计了锁紧手柄，调整到位后可快速锁止拖板位置，避免钻削过程中出现位移偏移。建模过程中对所有零件做了单独的实体拆分，可直接导出用于工程图生成或3D打印验证，渲染阶段采用了工业产品常用的三点布光方案，暗调背景突出虎钳的金属结构轮廓，对边角的倒角、装配缝隙等细节做了重点光影表现，完整呈现了这款工装夹具的结构特点与实用价值，设计初衷是为小型台钻提供灵活的工位调整能力，解决普通台虎钳装夹后无法横向移位、小范围多孔加工需反复校准的痛点，整体结构紧凑，夹持稳定，适配多数小型台式钻床的工作台安装尺寸。
