电源变压器配套旋转轴支撑基板组件

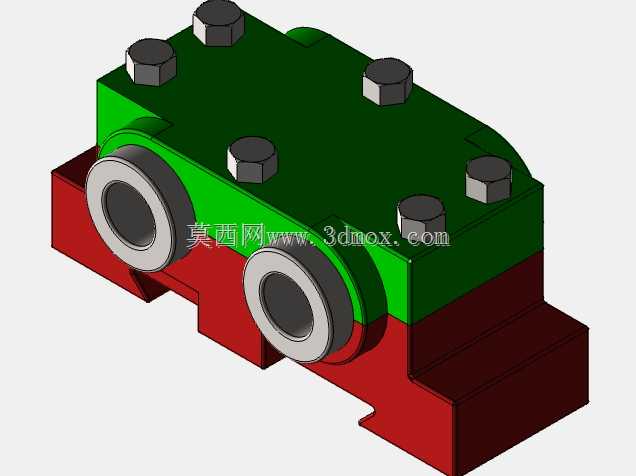

　　从结构设计逻辑来看，组件采用上下分体式的腔体结构，下部红色基座部分设置有带卡位凸缘的安装底面，凸缘的尺寸与安装槽位的宽度做了公差匹配，安装时可直接卡入对应设备的安装导轨槽内，无需额外设计复杂的压装结构，基座两侧的半圆腔体与上盖的对应半圆腔体拼合后形成完整的轴孔支撑腔，孔壁的内径尺寸与配套旋转轴的外径采用间隙配合公差，既保证转轴转动时无卡滞，也能控制径向窜动量在合理范围内，避免转轴带动内部线圈组件偏移引发的气隙变化影响变压器输出参数。在中小功率电源变压器的配套传动与安装结构中，这类基板组件承担着核心的安装基准与旋转轴承载功能，常见于需要内置转轴调节机构的工业电源配套模块、可调式电感变压器组件以及需要转动调节接线端方位的特种供电单元中，区别于普通固定式变压器安装基板，该结构额外集成了双轴位的支撑腔体，可直接适配对应直径的旋转轴穿装，无需额外加装轴座附件，能有效压缩整套变压单元的装配空间，减少零散零件的装配累计误差。

　　上部绿色上盖部分通过六颗均布的内六角螺栓与下部基座锁紧，螺栓的排布位置避开了轴孔的受力区域，沿腔体周边均匀分布，锁紧时可让上下结合面的压合力均匀传递，避免局部应力集中导致腔体变形卡滞转轴，上盖的顶面做了平整化处理，可预留空间安装变压器的线圈骨架、接线端子排等附属零件，侧面的轴孔端口处设置有环形台阶位，可直接嵌入轴用挡圈或者油封，实现转轴的轴向定位以及腔体内部的防尘密封，防止车间环境中的金属粉尘、切削液雾气进入轴孔磨损配合面，延长组件的无维护使用周期。

　　从安装边界尺寸来看，组件整体的长宽高比例适配常规100-200W功率等级电源变压器的安装空间，下部安装凸缘的突出高度与通用电气柜内的安装导轨槽深度匹配，安装后组件底面与安装面的间隙控制在1mm以内，避免运行时产生共振异响，两侧伸出的轴套部分长度略大于基座侧壁厚度，既保证了与转轴的接触支撑长度满足径向载荷要求，也不会过度突出占用相邻元件的安装空间。在实际应用场景中，这类带转轴支撑的基板组件多用于需要角度调节输出端的可调变压器、测试用可调电感单元以及需要转动切换绕组接线的特种变压器设备中，相比传统的基板加独立轴座的装配方案，该一体化结构的装配工序可减少3道，零件数量减少4件，装配后的整体同轴度更容易保证，不会出现独立轴座安装时的对位偏差导致的转轴转动卡滞问题。

　　设计过程中对上下结合面的平面度做了明确要求，结合面处无需额外加装密封垫片即可实现腔体的基础密封，若应用在多粉尘、高湿度的工况下，可在结合面处涂覆薄层密封胶进一步提升防护等级，螺栓的锁紧扭矩参考通用紧固件锁紧规范设置，避免扭矩过大导致上盖变形压迫轴孔。轴孔的内壁粗糙度要求控制在Ra1.6以内，降低转轴转动时的摩擦阻力，无需额外加装铜套或者轴承即可满足低转速、低载荷场景下的长期使用需求，若应用在转轴转动频率较高的场景，也可在轴孔内压入配套的自润滑轴套，进一步提升耐磨性能，组件的分体式结构也方便后期维护时拆开检查轴孔磨损情况，更换磨损零件无需整体报废，降低设备的后期维护成本。
