SR系列电源变压器壳体结构三维设计

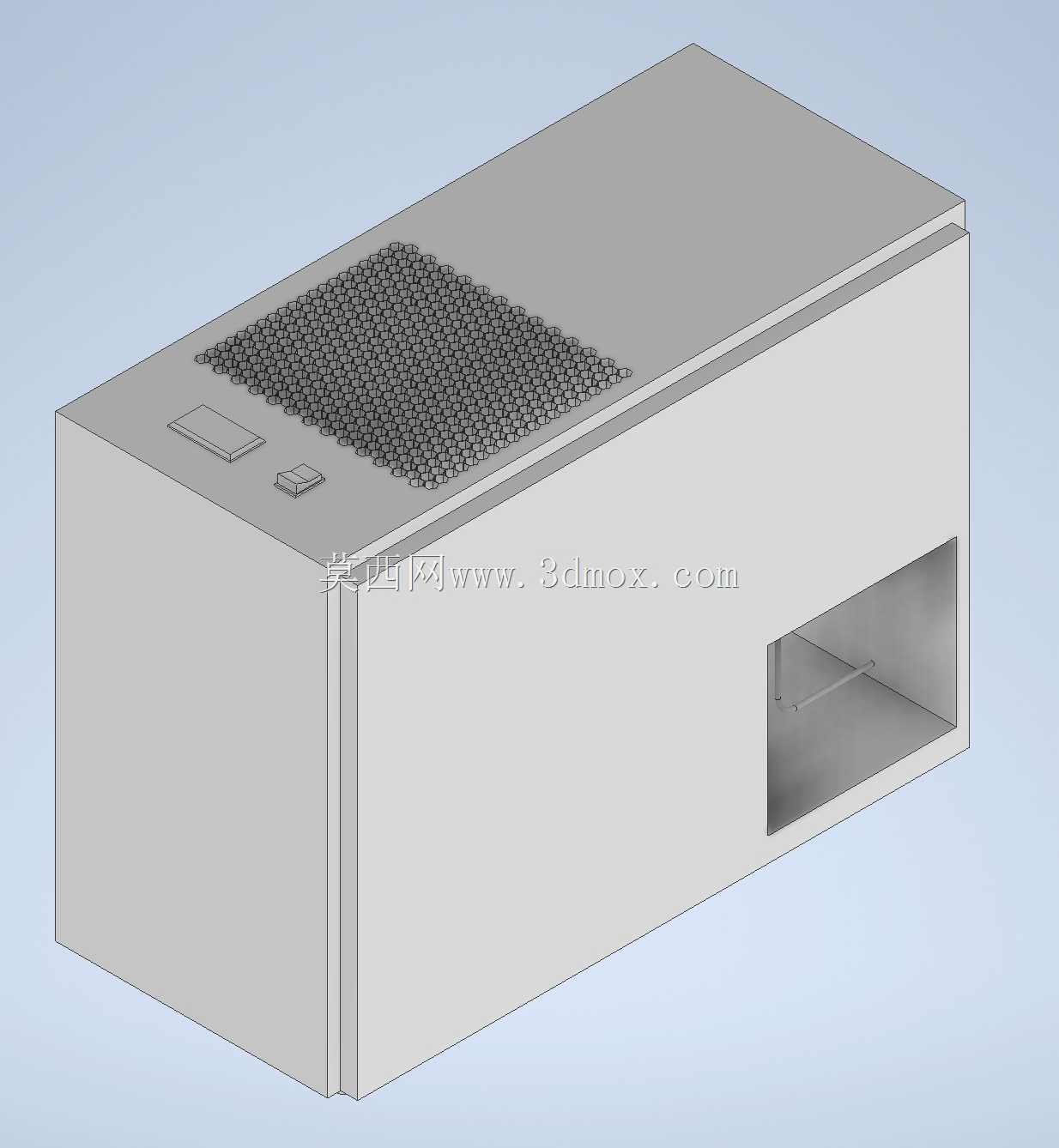

　　在工业供配电、小型设备集成供电场景中，这类封闭式电源变压器的壳体设计直接决定了设备运行的防护等级、散热效率与现场安装适配性。从结构视角来看，该壳体采用长方体封闭式布局，整体为规整的六面体钣金拼接结构，顶部预留了大面积冲压成型的格栅通风区，格栅采用密集矩阵式网孔设计，在保证壳体顶部结构强度的前提下，最大化通风过流面积，匹配变压器运行时的自然对流散热需求，避免内部绕组温升过高影响绝缘寿命。壳体侧面预留了大尺寸开口风道，该开口与顶部格栅形成上下贯通的散热流道，冷空气可从侧部开口进入壳体内部，带走绕组与铁芯产生的热量后从顶部格栅排出，无需额外加装强制风冷组件即可满足额定功率下的散热要求，适配无持续运维条件的固定安装场景。

　　从安装边界来看，壳体的棱边均做了折边压筋处理，既可以提升钣金壳体的整体抗形变能力，避免运输、吊装过程中出现磕碰变形，也能消除钣金裁切后的锐边，降低现场安装调试过程中的划伤风险。壳体顶面设置了两个小型嵌入式凸台结构，分别对应铭牌安装位与状态指示组件的安装位，无需额外在壳体上钻孔攻丝，在钣金冲压阶段即可一体成型定位结构，减少后续装配工序的加工量。壳体的拼接边采用内置式折弯咬合结构，拼接缝隙隐藏在壳体折边内侧，可有效阻挡粉尘、飞溅液体从拼接缝隙进入壳体内部，适配车间、设备机房等常规工业环境的防护要求。

　　在实际选型应用中，这类壳体结构的尺寸设计需要匹配对应功率等级变压器的铁芯、绕组的安装空间，内部预留的绕组安装位与侧部风道开口位置做了错位设计，避免外部杂物直接从风道开口掉落至绕组表面造成绝缘故障。壳体底部预留了标准化的安装固定孔位，孔位间距匹配常规电气安装横梁的开孔尺寸，可直接固定在设备机柜内部的安装梁上，也可独立落地安装在配电间的基座上，无需额外加工转接支架。从设计思路层面，该壳体摒弃了多余的外置装饰结构，所有外部结构均服务于功能需求：顶部格栅的网孔尺寸经过核算，既保证通风量，也可阻挡直径大于1mm的固体异物进入；侧部风道开口的内沿设置了向内的折弯挡边，可引导气流沿绕组表面流动，避免气流短路直接从开口处溢出；壳体的板材厚度根据整体尺寸做了匹配选型，在保证结构刚度满足吊装、安装受力要求的前提下，尽可能控制壳体自重，降低现场安装的吊装难度与安装基座的承重要求。

　　在结构建模过程中，这类壳体需要重点关注钣金折弯的止裂槽设计、拼接处的公差配合，以及通风孔的阵列排布与壳体强度的平衡，避免因开孔过多导致壳体顶部承重不足，无法承受运维过程中人员临时踩踏或上部放置轻量物品的载荷。同时，壳体表面的涂装工艺要求也需要在结构设计阶段预留对应厚度的公差，避免装配时因漆层厚度导致拼接缝隙不均、安装孔位错位等问题。对于设备集成商而言，这类标准化壳体结构的变压器可直接嵌入到整体设备的供电舱内，侧部风道可对接设备内部的整体散热风道，进一步提升高温环境下的运行稳定性，无需单独为变压器设计独立的散热舱室，可有效缩小整体设备的体积，提升设备内部的空间利用率。
