床单元配套曲面压合结构件三维设计

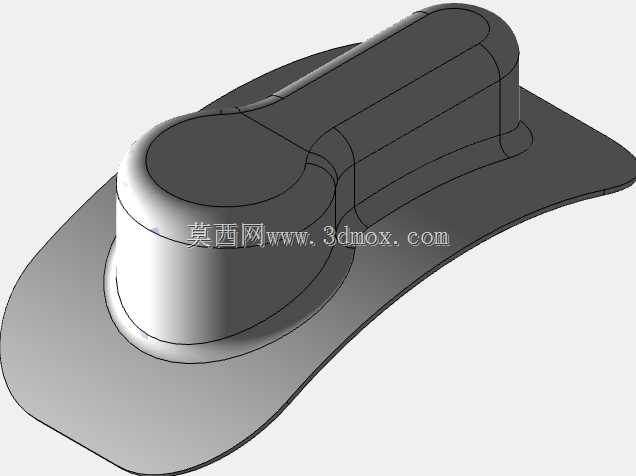

　　在民用家具配套生产、医用床单元装配的场景里，这类曲面压合结构件的应用覆盖了床品固定、边缘压边、柔性面料定位等多个实际工况环节，很多一线结构设计人员在做床具配套工装、床品辅件设计时，往往会忽略这类曲面贴合件的弧度匹配精度，导致实际装配后出现面料起翘、压边错位、长期使用后松脱的问题。做这个结构的三维设计时，首先要考虑的是安装边界的匹配度，底部延展的法兰边是完全贴合床架边缘的弧面走势，没有做生硬的直角转折，因为床架的侧边本身就带有人体工学设计的微弧，要是压合件的底边做直边，安装后就会出现局部缝隙，不仅固定不牢，还容易积攒灰尘，给后期清洁维护带来麻烦。

　　主体凸起的部分采用了双圆弧过渡的长圆形结构，这个造型不是随意做的曲面造型，而是对应床品铺设时的受力走向——当床单、床罩铺设完成后，这个凸起结构刚好卡在床架预留的嵌槽内，双圆弧的过渡可以避免应力集中，不管是日常铺床时的拉扯力，还是长期使用过程中面料的收缩张力，都能顺着弧面均匀分散，不会出现局部应力过大导致的结构开裂或者面料勾丝的问题。设计过程中没有采用等壁厚的处理方式，底部法兰边的壁厚比主体凸起部分薄15%左右，这是因为法兰边需要和床架表面完全贴合，稍薄的壁厚可以在安装时产生微量的弹性形变，抵消床架加工时带来的平面度误差，不需要额外增加密封垫或者调整垫片就能实现紧密贴合；而主体凸起部分的壁厚做了加厚处理，因为这个部分是直接承受面料拉扯力、日常触碰外力的核心受力区，加厚的壁厚可以提升整体结构的抗形变能力，就算长期受到侧向的推力，也不会出现变形塌陷的问题。在曲面衔接的位置，所有的转角都做了R3以上的圆角处理，一方面是为了避免尖锐边角刮损床品面料，另一方面也是从加工工艺的角度考虑，不管是采用注塑成型还是钣金冲压的加工方式，足够大的圆角都能降低材料成型时的流动阻力，减少成型缺陷，提升成品率。安装孔位的设计隐藏在法兰边的下表面，没有在可见面做外露的孔位，这样安装完成后从外侧看不到固定螺丝，整体外观更整洁，同时隐藏式的孔位也能避免螺丝长期暴露在空气中出现锈蚀，污染床品面料。

　　从实际使用的场景来看，这个结构件不仅可以用在普通家用床的床品固定上，在医用护理床、养老院专用护理床的场景里也能适配，因为这类场景里床品需要频繁更换、消毒，固定结构需要承受反复的拆装拉扯，这个结构的弧面受力设计刚好能满足频繁拆装的强度要求，不会因为多次拉扯就出现断裂或者固定失效的问题。建模过程中先从底部贴合面的轮廓线开始绘制，先提取床架安装位的曲面轮廓，确保法兰边的每一个点位都和安装面的曲率完全匹配，之后再向上构建主体凸起的曲面，在两个圆弧凸起的衔接位置做了G2连续的曲面过渡，保证曲面顺滑没有折痕，就算后期需要做表面喷涂或者覆膜处理，也不会出现因为曲面不连续导致的积漆、覆膜起皱的问题。

　　很多新手在做这类贴合类结构件的时候，往往先做主体造型再去修剪安装面，这样很容易出现安装面和基准面不匹配的问题，正确的设计逻辑应该是先锁定安装边界的所有尺寸约束，包括安装孔的孔距、法兰边的宽度、贴合面的曲率公差，再在这个基础上向上构建功能结构，这样做出来的模型拿到生产环节不需要反复调整尺寸，能直接对接加工。另外这个结构的边缘都做了0.5mm的倒边处理，没有锋利的裁切边，不管是生产环节的装配人员，还是后期使用过程中用户更换床品，都不会被边角划伤，这些细节虽然不影响整体的结构强度，但却是工业设计里必须考虑的人机工程细节。整体结构没有设计多余的卡扣或者复杂的连接结构，就是依靠法兰边的平面贴合加上隐藏螺丝固定，结构越简单，后期的维护更换成本就越低，就算出现部件损坏，不需要复杂的工具就能完成更换，适配批量生产的成本控制要求。
