透明敞口玻璃水杯三维结构设计

　　日常场景里随处可见的玻璃水杯，在结构设计阶段需要兼顾使用体验、成型工艺与安全属性，不能只做外观曲面的堆砌。先从实际使用场景倒推设计逻辑：这类敞口玻璃杯主要适配日常居家饮水、办公场景茶饮冲泡，也可作为餐饮门店的通用盛水器具，接触常温或最高不超过100摄氏度的饮用水、茶饮，不涉及高压、强腐蚀介质的盛装，所以结构上不需要做承压加强筋，也不用预留密封螺纹结构。

　　设计初期先确定核心功能边界：杯身整体为回转体结构，底部做微向内凹的平底设计，避免放置时与桌面完全贴合形成负压，导致拿起时连带吸附桌面垫，同时内凹的底圈可以抵消玻璃成型时的底部应力集中，减少日常放置磕碰导致的底裂概率。杯口做圆滑的卷边处理，卷边厚度控制在1.2倍杯身壁厚，既保证口唇接触时的顺滑无棱角，也能提升杯口的抗冲击强度，避免日常清洗、磕碰时出现杯口崩边的问题。

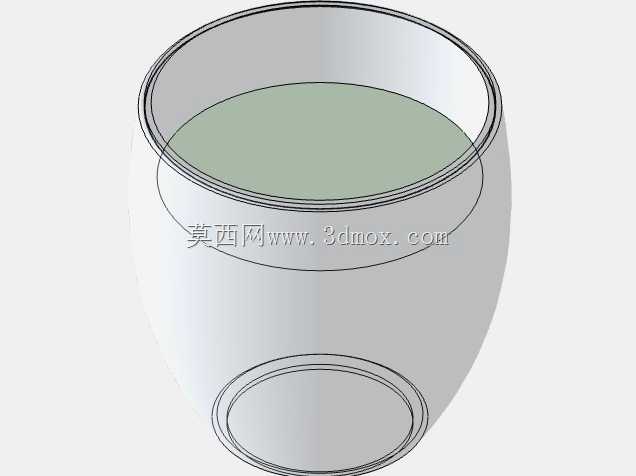

　　曲面建模阶段，先绘制杯身的母线轮廓：从底部内凹圈开始，母线以平滑的样条曲线向上延伸，到杯身1/2高度处达到最大直径，之后再以微收的弧线延伸至杯口，整体曲线保证G2连续，避免曲面出现硬棱，既符合玻璃吹制成型的工艺要求——吹制过程中玻璃料在模具内可以均匀延展，不会出现局部壁厚过薄的问题，也能让握持时手掌与杯身的贴合度更好，不会因为曲面突变产生硌手的触感。杯身壁厚统一控制在2mm，这个厚度既可以保证玻璃的结构强度，日常手持不会轻易捏碎，倾倒时也不会因为壁厚过厚导致整体重量过大，同时透明玻璃的通透感也能在这个壁厚下达到较好的视觉效果，不会因为壁厚过厚产生发绿的视觉偏差。

　　尺寸边界的设定参考日常使用的通用规格：整体高度控制在120mm，杯身最大直径为75mm，杯口直径与最大直径保持一致，为敞口设计，方便日常清洗时手可以伸入杯内擦拭内壁，也方便投放冰块、柠檬片等冲泡物。底部内凹的深度为2mm，底圈的宽度为5mm，保证放置时的接触面积足够，不会因为底圈过窄导致放置不稳，也不会因为底圈过宽导致积水残留、滋生水垢。

　　从成型工艺的角度倒推结构细节：整个杯身不做额外的凹凸纹理、把手结构，保证外表面为完整的光滑回转面，适配自动化玻璃吹制生产线的模具要求，脱模时不会出现卡模问题，后续的抛光、清洗工序也可以通过自动化设备完成，降低生产过程中的人工成本。杯身内部的底面与侧壁衔接处做R8的圆角过渡，避免直角位置残留清洗死角，同时圆角过渡也能减少玻璃冷却过程中的应力集中，降低使用过程中遇热开裂的概率。

　　实际使用的功能适配方面，光滑的外表面不会残留茶渍、水渍，日常冲洗即可清洁；2mm的壁厚在盛装100摄氏度沸水时，杯身外表面温度会维持在55摄氏度左右，不会出现瞬间烫手无法握持的问题，同时玻璃材质的化学稳定性强，不会和饮品发生反应，不会析出异味，适配各类饮品的盛装需求。建模过程中需要对曲面做厚度分析，保证整个杯身的壁厚偏差不超过0.2mm，避免出现局部过薄容易碎裂、局部过厚导致玻璃冷却不均匀产生内应力的问题；同时对杯口卷边位置做应力仿真，模拟日常磕碰时的受力情况，保证卷边结构可以分散冲击力，不会出现轻微磕碰就崩口的问题。
