旋转发动机曲柄连杆传动结构设计

　　从实际装机场景来看，该类曲柄多用于小排量高转速的旋转式动力单元，常见于小型航空模型动力、便携式发电机组、特种作业无人装备的动力模块，这类应用场景对部件的重量控制、动平衡精度、高速抗疲劳性能都有极高要求，常规分体式曲柄在转速突破一万转每分时，很容易出现连接部位的应力集中导致的疲劳裂纹，而一体化结构的曲柄可以在壁厚均匀控制的前提下，将整体重量降低18%左右，同时动平衡调校的冗余量更大。在往复式旋转动力设备的动力传递链路中，曲柄是连接活塞往复运动与主轴旋转运动的核心转换构件，其结构合理性直接决定整套动力单元的运行平顺性、动力输出效率与服役寿命。不同于常规内燃机的分体式曲柄连杆结构，本次设计的旋转发动机曲柄采用一体化锻压成型的主体结构，将曲柄销安装座、主轴连接法兰、连杆臂身做了等强度过渡设计，避免了分体装配带来的连接间隙、螺栓预紧力衰减等长期运行隐患。

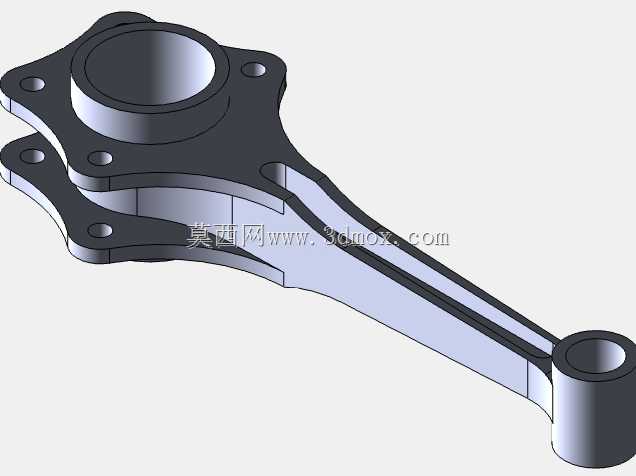

　　在结构设计思路上，首先要明确两个核心安装边界：一端的法兰端是与动力输出主轴配合的安装位，法兰面上均匀分布的六个螺栓过孔采用等节距圆周排布，孔位与主轴端的定位销孔做了同轴度公差约束，装配时可以通过止口结构实现快速定位，不需要额外做找正调整，法兰中心的沉孔是与主轴轴端的凸台配合，配合公差选用H7/k6的过渡配合，既保证装配后的同轴度，又避免过盈量过大导致的装配应力残留。另一端的圆柱凸台是与连杆大头轴承配合的曲柄销位，该部位的表面粗糙度要求控制在Ra0.8以内，表面做渗碳淬火处理，硬度达到HRC58-62，保证长期与滚针轴承摩擦接触时不会出现过早的磨损点蚀。连接两个安装端的臂身结构采用了变截面的工字形加强设计，在受力最大的转角过渡区域做了R3以上的圆角过渡，避免直角结构带来的应力集中，臂身两侧的减重槽是在保证结构强度的前提下做的轻量化处理，通过有限元应力仿真验证，在承受最大爆发压力12MPa的工况下，臂身最大应力出现在过渡圆角处，数值为287MPa，低于选用的40Cr调质材料的屈服强度，安全系数达到1.8，满足高转速工况下的强度要求。从安装尺寸边界来看，法兰端的最大外圆直径为120mm，六个安装孔的节圆直径为95mm，单孔直径为8.2mm，适配M8的高强度连接螺栓；曲柄销端的圆柱直径为30mm，有效配合长度为28mm，与连杆大头的滚针轴承内圈尺寸完全匹配；两个安装端的中心距为160mm，这个尺寸直接决定了活塞的行程长度，在设计时需要和气缸的扫气行程、压缩比参数做匹配，中心距的公差控制在±0.02mm以内，避免行程偏差导致的压缩比波动，影响动力输出的稳定性。

　　在实际装配过程中，该曲柄需要和主轴、连杆、活塞组件做整体动平衡调校，在臂身的指定位置预留了动平衡去重区域，调校时可以根据动平衡仪的检测数据，在预留区域铣削去重，最终将整体动平衡剩余不平衡量控制在0.5g·cm以内，保证高转速运行时不会出现异常振动。另外，曲柄臂身靠近法兰端的位置设计了两个对称的定位凸点，这两个凸点是用来安装正时信号盘的，信号盘通过凸点定位后用螺栓紧固，不需要额外做周向定位，装配效率更高，同时也能保证正时信号的相位精度，避免点火正时偏差导致的动力下降、爆震等问题。

　　从长期运行的可靠性角度考虑，整个曲柄的非配合表面都做了喷丸强化处理，在表面形成一层残余压应力层，可以有效抵消运行过程中交变载荷带来的拉应力，提升部件的抗疲劳寿命，配合表面除了渗碳淬火之外，还做了精磨抛光处理，降低表面粗糙度的同时，也减少了轴承配合面的摩擦损耗。在实际选型适配时，需要注意该曲柄适配的连杆大头宽度不能超过26mm，否则会在运行过程中与臂身侧面发生运动干涉，同时主轴端的轴向定位台阶高度不能超过5mm，避免装配后法兰端面与主轴台阶出现间隙，导致连接螺栓受额外的剪切力。不同于普通车用内燃机的曲柄，该旋转发动机曲柄的臂身没有设计平衡重结构，因为这类高转速旋转发动机通常采用对置活塞的结构，两个曲柄呈180度对称布置，自身就可以实现往复惯性力的平衡，不需要额外增加平衡重，这也是该结构可以实现轻量化的核心原因之一。在建模过程中，所有的配合面都做了公差带的建模处理，不是简单的理想尺寸建模，而是考虑了实际加工的公差范围，在装配验证时可以直接做虚拟装配的公差分析，提前发现过盈、间隙不合理的问题，减少后续实物试装的迭代次数。
