多拐式发动机曲轴曲柄结构三维数模

　　在往复式动力机械的动力传递链路里，曲柄是曲轴总成的核心功能段，直接决定了活塞往复运动到旋转运动的转换效率，也是整个动力输出路径里承受交变冲击载荷最集中的结构单元。日常做动力总成匹配设计时，最先要敲定的就是曲柄的偏心距，这个参数直接和活塞行程绑定，偏心距的两倍就是活塞的运动行程，一旦这个尺寸出现偏差，整台发动机的压缩比、排量参数都会完全偏离设计值，甚至会出现活塞碰撞气门、冲缸垫的严重故障。

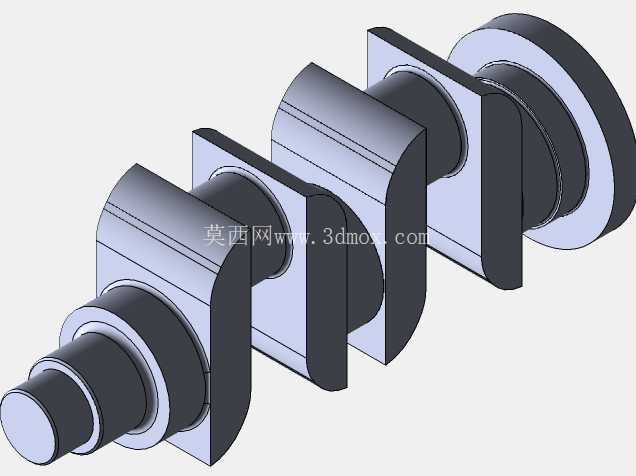

　　从结构细节来看，这个三拐曲柄结构采用了整体式锻造的设计思路，每个曲柄臂都做了扇形的配重平衡结构，这部分的重量分布是经过动平衡校核的，目的是抵消曲轴高速旋转时，曲柄销偏心布置带来的一阶、二阶往复惯性力，避免发动机运行时出现异常振动，降低主轴承座的冲击载荷。设计过程中，曲柄销和主轴颈的连接圆角是最容易被忽略但又至关重要的细节，这里采用了大圆弧过渡的结构，避免应力集中导致的曲轴疲劳断裂，毕竟发动机运行时，燃气爆发压力会通过连杆传递到曲柄销位置，圆角处的应力峰值会比轴颈表面高出2-3倍，如果圆角处理不当，很容易在高负荷工况下出现断轴故障。

　　从安装边界来看，前端的主轴颈设计有阶梯轴段，用来安装正时齿轮、皮带轮以及曲轴油封，轴段的直径公差、表面粗糙度都有严格要求，既要保证传动件的过盈装配可靠性，也要保证油封的密封效果，避免出现机油渗漏的问题。后端的法兰结构用来连接飞轮总成，法兰端面上的定位销孔、螺栓孔位置度要求极高，要保证飞轮和曲轴的同轴度，避免飞轮旋转时出现端面跳动，影响离合器的接合平顺性。实际应用场景里，这类三拐结构的曲柄多用于小排量三缸发动机、小型通用动力机械，比如微型客车的动力总成、园林机械的动力单元、小型发电机组的动力端，相比四拐曲轴，它的轴向尺寸更短，整体重量更轻，适合布置空间紧凑的动力舱环境。

　　建模过程中，每个轴颈的同轴度、曲柄销和主轴颈的平行度都做了严格的几何公差约束，配重块的外形是按照动平衡去重后的最终形态绘制的，没有多余的工艺余量结构，能直接用于后续的有限元强度校核、运动学仿真分析。在做结构选型时，还要考虑曲柄臂的厚度，这个参数直接影响曲轴的整体刚度，厚度过小会导致曲柄在高负荷下出现弯曲变形，进而加剧轴瓦的偏磨，厚度过大则会增加曲轴的整体重量，提升旋转惯量，导致发动机响应变慢，所以设计时需要在强度和轻量化之间做平衡，这个模型里的曲柄臂厚度就是按照1.5L排量自然吸气发动机的负荷参数匹配的，既满足满负荷工况下的强度要求，也不会带来多余的重量负担。另外，轴颈表面的油孔布置也在模型里做了体现，斜向的油道从主轴颈贯通到曲柄销表面，用来给连杆轴瓦输送压力润滑油，油孔的位置特意避开了轴颈的主承载区，避免油孔破坏轴颈表面的承载连续性，同时油孔边缘做了倒角处理，防止刮伤轴瓦表面的巴氏合金层。
