Y型双通法兰连接管路接头结构

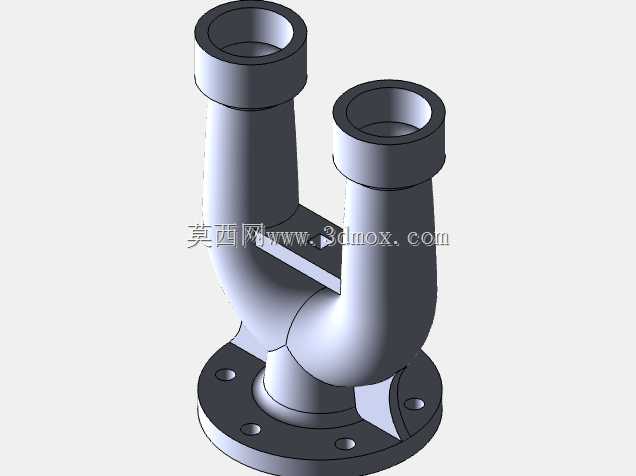

　　在流体输送系统的管路布设场景中，这类Y型双通法兰接头是管路分流、合流作业里的核心连接部件，常见于化工介质输送、市政给排水、暖通循环水、小型工业设备流体回路等场景，用来实现单路主管路与两路支管路的连通，既可以将主管路输送的流体均匀分流至两个支路，也能将两个支路的介质汇流至主管路统一输送，适配无强腐蚀、温度在常规金属管件耐受区间内的气体、液体介质输送需求。从结构设计逻辑来看，整体采用对称式Y型流道布局，底部为带螺栓安装孔的圆形法兰盘，作为与主管路对接的安装基准面，法兰盘上的安装孔沿圆周均匀分布，安装时可通过标准螺栓与对应规格的管路法兰锁紧，配合密封垫片即可实现端面静密封，能承受常规管路系统的工作压力，避免对接位置出现介质渗漏。

　　两个向上延伸的支管接口采用等径圆筒式结构，接口端面做了平整车削处理，可适配焊接、卡套、法兰转接等多种支管连接方式，支管与主管的过渡段采用大曲率圆弧过渡结构，没有直角弯折的流道死角，一方面能降低流体流经接头位置时的局部阻力损失，减少管路系统的输送能耗，另一方面也能避免介质中的固体杂质在弯折位置沉积堵塞流道，提升管路长期运行的稳定性。接头中部的连接筋板是结构强化的关键设计，由于两个支管在介质压力作用下会产生向外的扩张应力，筋板将两个支管的中段位置刚性连接，可有效抵消支管受内压产生的形变，避免长期运行后支管与主管衔接位置出现应力开裂，延长部件的使用寿命。

　　从安装边界来看，底部法兰的外径、螺栓孔中心距均遵循通用管路法兰的尺寸规范，可直接与同公称通径的标准法兰配对安装，不需要额外加工转接件；两个支管的中心距、伸出高度经过尺寸校核，安装后相邻支管的外接管路不会出现空间干涉，预留的操作空间足够完成支管对接、后期检修的螺栓紧固作业。建模过程中，流道内壁的曲面连续性是重点把控环节，所有流道过渡位置都做了相切约束，保证曲面顺滑无台阶，还原实际加工后的流道状态；法兰盘上的安装孔位置做了阵列特征约束，保证孔位的位置度符合法兰安装的公差要求，避免实际安装时出现螺栓无法穿入的问题；管壁厚度根据常规管路的压力等级做了等厚设计，既保证结构强度满足承压要求，也不会因壁厚过大造成材料浪费、整体重量超标。

　　这类接头在实际选型时，需要匹配对接管路的公称通径、工作压力等级，确认法兰密封面形式与现场管路一致，若用于有特殊腐蚀要求的场景，还可在基础结构上调整材质参数，更换为不锈钢、工程塑料等对应材质，建模时的参数化特征也支持快速调整通径、壁厚、法兰尺寸，适配不同的管路设计需求。
