三辐条圆轮式手动操作手轮结构设计

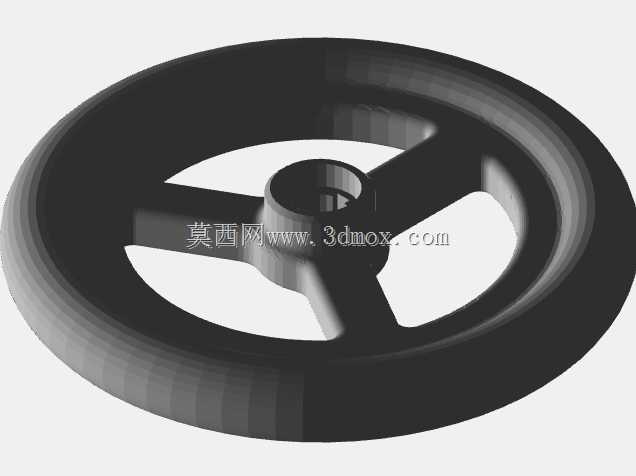

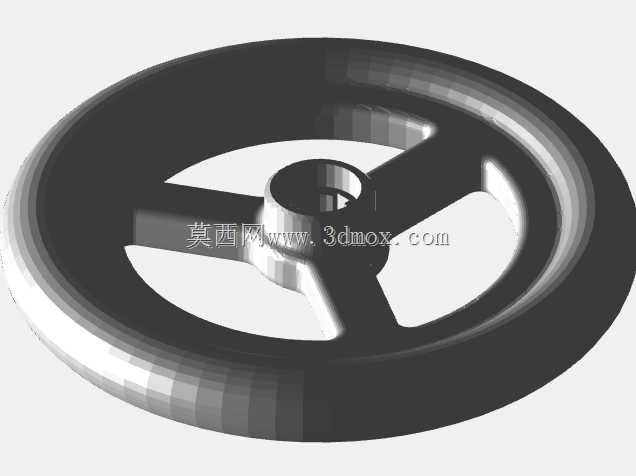

　　这类三辐条手轮是工业设备里极为常见的手动操作执行件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整等场景里随处可见，相比直柄式手把，圆盘式的结构能让操作人员在施力时获得更均匀的力矩输出，哪怕需要较大锁紧力的工况下，也不需要额外加接延长杆就能完成操作，大幅降低现场操作的疲劳感。从结构设计逻辑来看，这款手轮采用三辐条对称布局，并非随意选择的辐条数量：两辐条结构在轮缘受力时容易出现单侧形变，长期使用后轮缘圆度会出现偏差，导致操作时出现卡滞、晃动感；四辐条结构虽然刚性更好，但会增加不必要的材料用量，同时在狭小安装空间里，辐条过多会挤占手指握持的间隙，冬季佩戴劳保手套操作时容易卡绊。

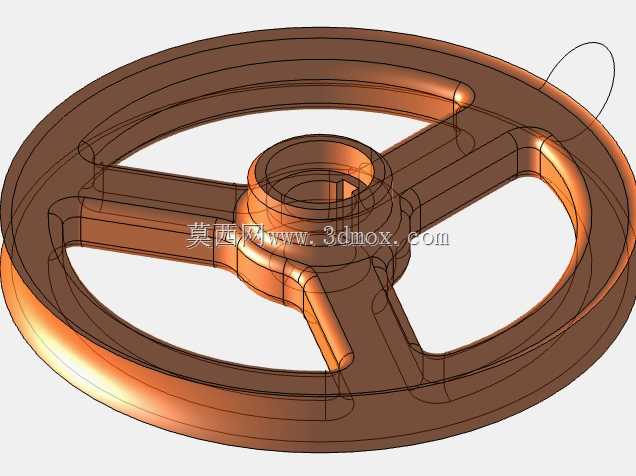

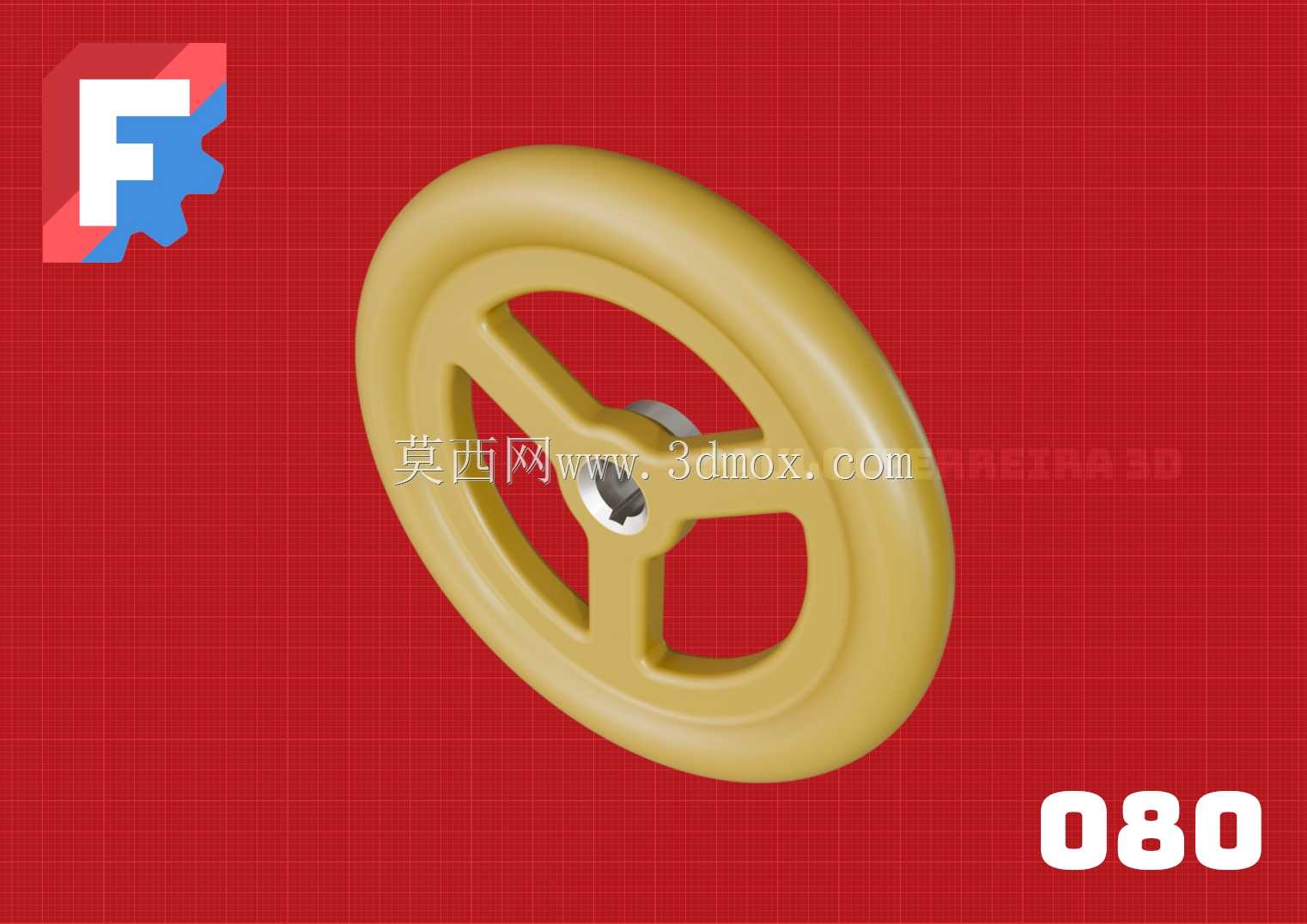

　　三辐条呈120度均匀分布，既能保证轮圈各个方向的受力均匀性，辐条之间留出的三个大尺寸镂空区域，刚好能容纳戴手套的手指穿入握持，不管是快速转动微调，还是大力锁紧操作都能找到合适的施力位置。手轮中心的安装孔采用带键槽的通孔设计，适配常用的圆柱形传动轴，键槽的位置与其中一根辐条对齐，这种对齐设计并非出于美观考虑，而是方便操作人员在设备外侧就能通过辐条位置判断内部轴的转动角度，比如在阀门调节场景里，看到辐条处于垂直位置就能快速判断阀门处于全开或全闭状态，不需要额外加装位置指示牌。

　　轮缘部分做了圆弧过渡的加厚处理，握持时不会有尖锐的棱角硌手，表面的圆润曲面也能减少长期操作带来的手部磨损，中心轮毂部分做了凸起加厚，用来增加与轴的配合长度，避免手轮安装后出现轴向窜动，轮毂与辐条的连接位置做了大圆角过渡，消除应力集中点，就算操作人员施加超出常规的操作力，也不会在辐条根部出现断裂问题。从安装边界来看，这类手轮的轴向安装尺寸紧凑，轮毂突出轮体背面的高度控制得很低，适合安装在设备操作面板外侧，不会过多占用设备内部的安装空间，轮缘的外径尺寸属于中等规格，既不会因为直径太小导致操作力矩不足需要反复转动，也不会因为直径过大突出设备表面过多，避免现场人员走动时发生磕碰。

　　实际使用中，这类手轮通常搭配锁紧螺母固定在轴端，部分需要频繁调节的工位还会在轮毂位置加装顶丝，防止长期转动后出现松动，手轮的轮缘表面不需要做额外的滚花处理，因为三辐条的结构已经提供了足够的握持着力点，光滑的轮缘表面反而更容易清洁，在有切削液、粉尘的加工车间里，不会像滚花手轮那样积存油污和铁屑，日常维护只需要简单擦拭就能保持整洁。在建模过程中，需要重点关注辐条与轮缘、轮毂的过渡圆角参数，圆角过小会导致注塑或铸造时出现填充不足的缺陷，圆角过大则会在连接处出现缩痕，影响零件外观和强度；中心安装孔的键槽尺寸需要严格对应传动轴的标准键规格，公差配合选择间隙配合，保证安装时能顺利套入轴端，同时不会出现过大的配合间隙导致操作空程。另外手轮的整体动平衡也需要在设计时考虑，三辐条对称结构本身就具备良好的自平衡特性，高速转动时不会出现偏心抖动，就算是用于需要快速转动调节的工位，也能保持平稳的操作手感。
