双法兰连接90度弯管式流体管路接头

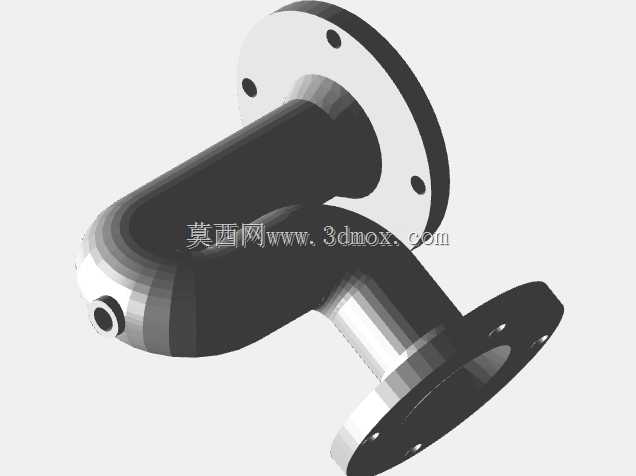

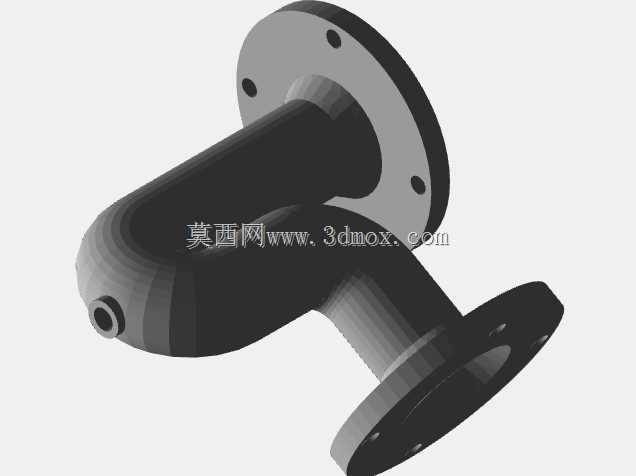

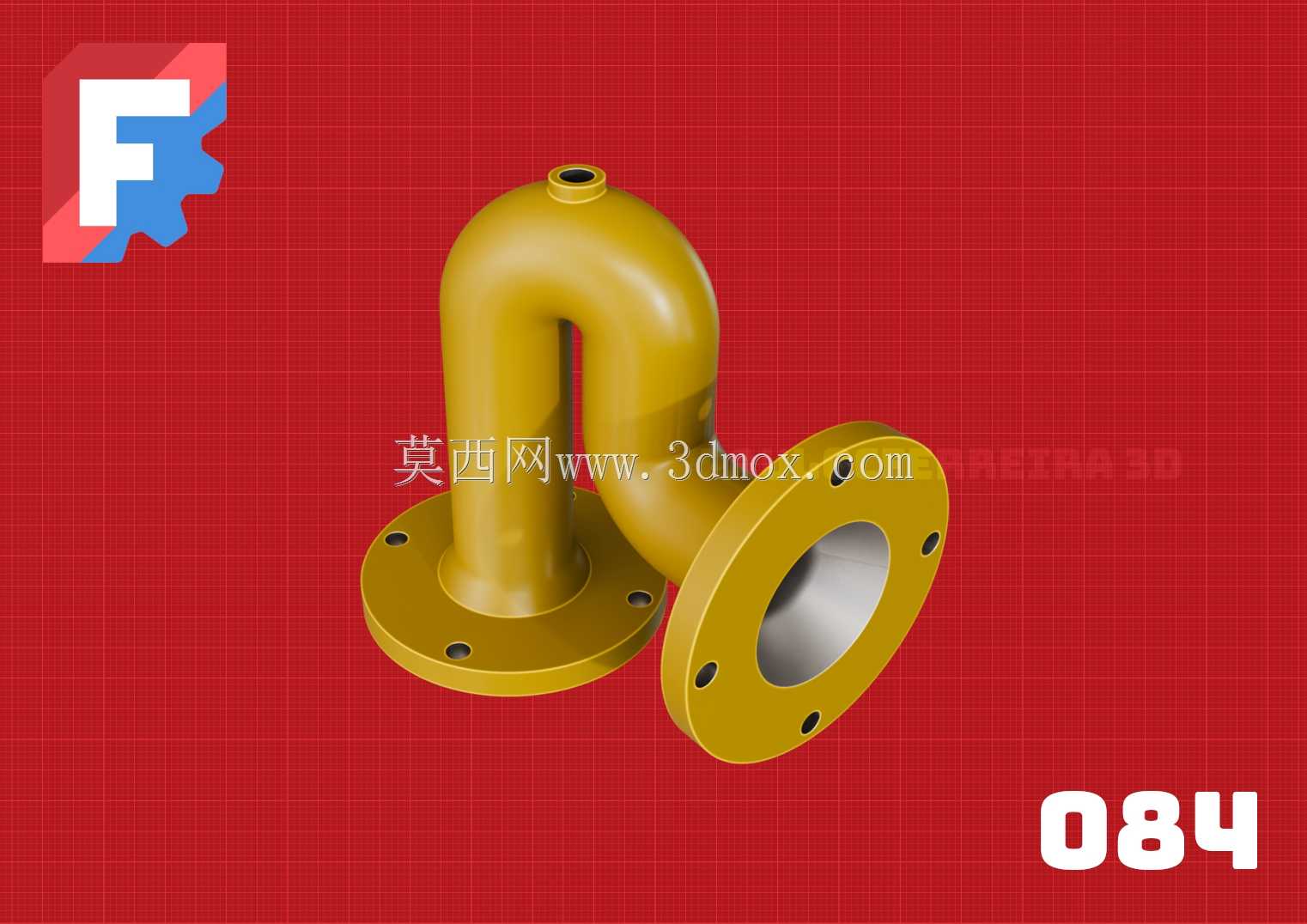

　　在工业流体输送系统的管路布设场景里，这类双法兰90度弯管接头是改变管路走向、衔接不同安装方位管路的核心连接件，常见于化工介质输送管网、市政给排水管线、暖通循环水系统、小型液压动力回路以及生产设备的内部流体通路搭建环节，承担着转向导流、保障管路密封衔接的作用，能在有限的安装空间内完成管路方向的垂直切换，避免管路强行弯折带来的应力集中与通径缩窄问题。从结构设计逻辑来看，该接头采用一体化弯制的主体结构，两个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管路法兰的刚性密封连接，相比螺纹连接的弯头，法兰连接形式的承压能力更强，密封可靠性更高，也更便于后期管路的拆装维护，不需要转动整段管路即可完成接头的拆卸更换。主体弯管部分采用等通径设计，弯曲段的曲率半径经过合理核算，既不会因为曲率过小导致流体流经时产生过大的局部阻力，造成系统压损升高、输送能耗增加，也不会因为曲率过大占用过多的安装空间，适配多数紧凑布设的管路场景。弯管主体的壁厚根据常规低压流体输送的承压要求设计，能够满足多数常压、低压工况下的流体输送需求，内壁做平滑过渡处理，减少流体在转向处的湍流、涡旋产生，降低流体对管壁的冲刷磨损，延长接头的实际使用寿命。

　　从安装边界来看，两个法兰端面分别朝向相互垂直的两个方向，安装时需要提前核算两个对接管路的中心距，确保法兰盘的螺栓孔位能够精准对位，避免安装时出现强制对口的情况，防止接头内部产生额外的装配应力，长期运行下出现焊缝开裂或者法兰密封面泄漏的问题。法兰盘的密封面采用平面密封形式，适配常用的橡胶垫片、四氟垫片等密封件，安装时按照对角顺序逐步拧紧螺栓，保证密封面受力均匀，避免出现偏压导致的密封失效。在实际选型应用中，这类弯管接头需要匹配对接管路的公称通径、公称压力参数，同时结合输送介质的腐蚀特性选择对应的材质，比如输送普通循环水可采用常规铸铁或碳钢材质，输送腐蚀性化工介质则需要选用不锈钢或者衬塑材质的同结构接头。

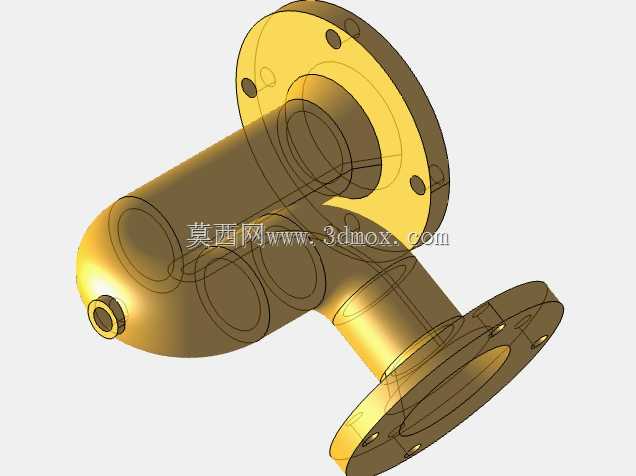

　　设计建模过程中，需要重点关注弯管段的圆滑过渡，避免出现折弯处的壁厚减薄、内壁褶皱等工艺缺陷，同时要保证法兰盘上螺栓孔的位置度公差，确保现场安装时能够顺利穿装螺栓，不会出现孔位错位无法装配的问题。另外，弯管顶部的小口径接口可作为排气、测压或者排空的备用接口，在管路系统充液时可打开该接口排出管内积存的空气，避免气阻影响流体输送效率，也可在此处安装压力表实时监测管路内部的压力参数，或者在系统检修时通过该接口排空管内残留的介质，提升管路系统的运维便利性。

　　这类接头的结构形式也可根据实际安装场景做调整，比如调整两个法兰端的相对角度、改变弯管的曲率半径、增减法兰盘的螺栓孔数量来适配不同压力等级的管路需求，是流体管路系统里通用性极强的转向连接件，建模时需要兼顾结构强度、流体阻力、安装便利性三个核心维度的平衡，既不能为了降低阻力过度放大弯曲半径浪费安装空间，也不能为了紧凑布局缩小弯曲半径造成压损超标，同时要保证法兰连接部位的结构强度，满足长期带压运行的可靠性要求。
