带螺旋密封盖的3D打印小型储纳容器

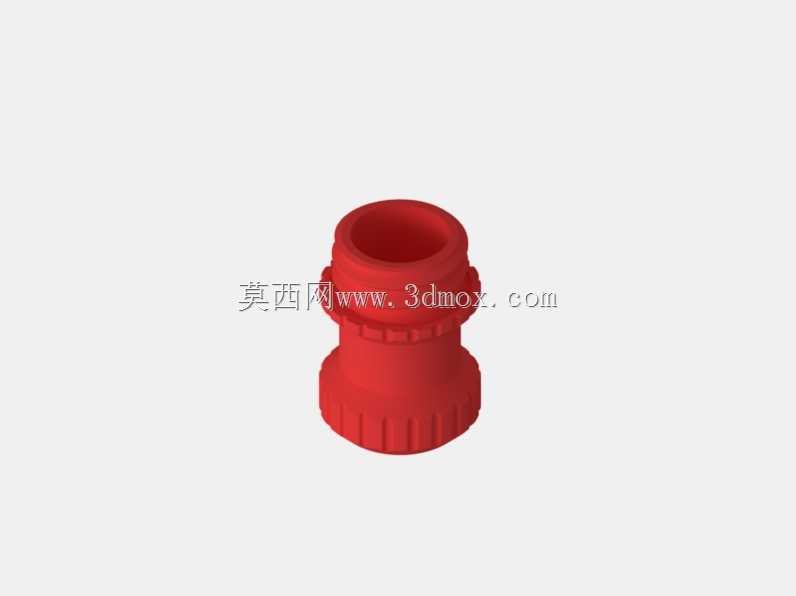

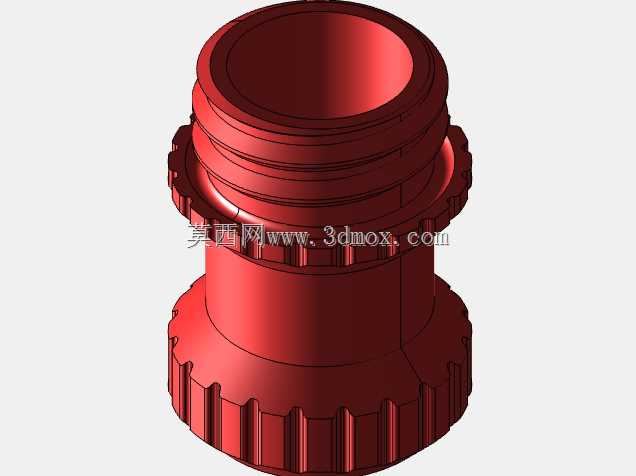

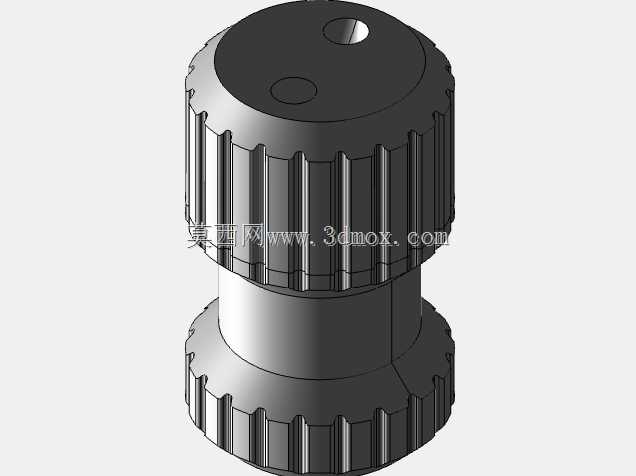

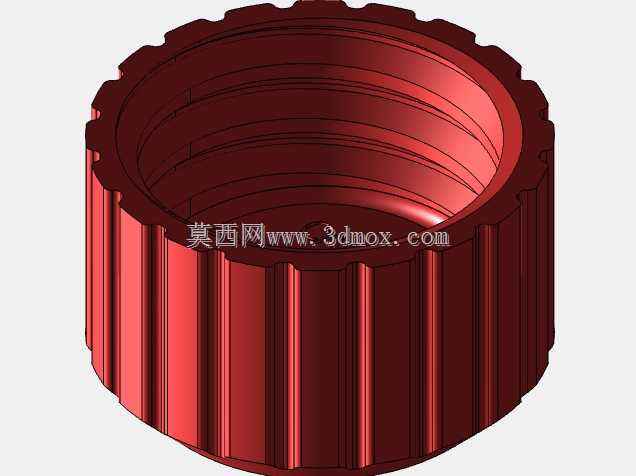

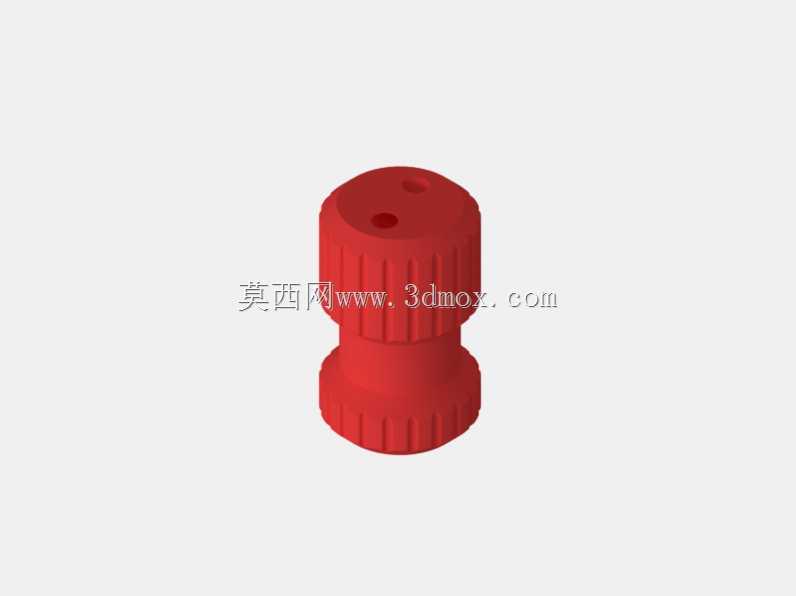

　　从结构功能上看，容器整体采用上下两段式的螺纹配合结构，盖体和容器本体的衔接处采用了标准的三角牙螺纹，这种螺纹的牙型角适配PLA、PETG等常用FDM耗材的打印特性，打印时不需要额外添加支撑，螺纹面的层间结合力足够，反复拧合不会出现牙型崩裂的问题。盖体顶部设计了两个对称的小孔，这部分结构不是多余的装饰，实际使用时可以穿入细挂绳，将容器挂在打印机机架的型材槽位上，拿取小零件的时候不需要翻找桌面收纳盒，伸手就能拧开取用；同时盖体外周和容器本体的下部都做了周向的滚花防滑筋，筋条的高度控制在0.8mm，间距1.5mm，这个尺寸是经过多次打印验证的，戴薄的丁腈手套操作时也能有足够的摩擦力，不会因为手上沾了少量耗材碎屑或者润滑脂出现打滑拧不开的情况。日常做桌面级FDM3D打印的结构验证时，经常会遇到零散小零件收纳的痛点，比如拆换的喷嘴、调平弹簧、M2-M3规格的小螺丝、打印时清理下来的耗材碎屑，还有少量光敏树脂打印后的清洁耗材，之前用普通敞口盒存放很容易洒落，用市售的带盖收纳盒要么尺寸不合适，要么螺纹配合和打印耗材的收缩率不匹配，拧合的时候要么过松容易脱开，要么过紧卡滞拧不动，这款带螺旋盖的小型容器就是针对这类桌面3D打印场景的实际需求设计的。

　　设计思路上没有做多余的曲面造型，整体以回转体结构为主，一方面是回转体在FDM打印时不需要设置复杂的支撑，打印方向沿着容器轴向摆放的话，所有外表面的层纹都是周向均匀分布，后期只需要简单打磨就能获得不错的表面质感；另一方面回转体的螺纹配合同轴度更容易保证，建模时只需要保证螺纹的起始点和终止点的位置公差，就能避免拧合时出现偏心卡滞的问题。尺寸边界上，容器整体高度控制在45mm，最大外径22mm，内部储纳腔的直径16mm，有效储纳深度32mm，这个尺寸刚好能容纳下常用的3D打印机喷嘴、10颗以内的M3内六角螺丝、少量的耐高温胶带小段，不会因为尺寸过大占用桌面过多空间，也不会因为尺寸过小放不下常用的小零件。

　　容器的壁厚设置为1.8mm，刚好是0.4mm直径喷嘴打印3层线宽的厚度，既保证了容器本身的结构强度，掉在桌面高度的地面不会摔裂，又不会因为壁厚过厚浪费打印耗材，单个容器打印耗时控制在40分钟以内，耗材用量不到5g，即使批量打印多个用来分类收纳不同规格的小零件，也不会占用过多的打印时间和耗材成本。实际使用场景中，除了收纳3D打印相关的小零件，也可以用来收纳电子维修时的小电阻、电容元件，或者外出时携带少量的耳钉、纽扣这类小型随身物件，螺纹配合的密封性能虽然达不到防水等级，但可以阻挡日常的灰尘进入，避免小零件积灰受潮。

　　建模时特意将螺纹的配合间隙设置为0.2mm，这个间隙刚好抵消PLA耗材打印时0.1-0.15mm的收缩率，不需要后期打磨螺纹就能顺畅拧合，盖体拧到底之后有1mm的止位行程，不会出现拧过位导致螺纹滑牙的问题。容器底部做了0.5mm的圆角过渡，打印时底部和热床的接触面积足够，不需要加裙边也能保证打印时不翘边，底部没有做额外的标识凹槽，避免打印时出现支撑残留或者层纹堆积的问题。针对3D打印的工艺特性，所有的棱边都做了R0.3的圆角处理，避免打印时出现尖锐边角的层间剥离问题，同时拿取的时候也不会刮手。盖体上的两个小孔直径2mm，位置距离盖体边缘3mm，不会因为开孔破坏盖体的螺纹结构强度，穿入1.5mm直径的尼龙绳之后有足够的活动余量，挂在机架上时不会因为设备运行的轻微震动导致容器脱落。
