TO220封装适配电子散热器结构设计

　　在小功率电源类电路板的热设计环节，功率半导体器件的散热冗余设计直接决定整机长期运行的可靠性，尤其是采用TO220封装的整流、稳压类器件，工作时的结温如果长期超出额定阈值，会加速封装材料老化、引脚脱焊甚至器件击穿，配套的型材散热器是这类场景下成本与可靠性平衡最优的选择。这款散热器的外形尺寸控制在41.2×17.0×50.0mm的边界内，整体采用挤压铝型材加工成型，铝基材的导热系数能够满足自然对流场景下的热传导需求，不需要额外加装强制风冷风扇就能覆盖常规小功率电源的散热负荷，适配电路板上空间局促的安装区域，不会和周边的电解电容、接线端子、PCB走线产生结构干涉。

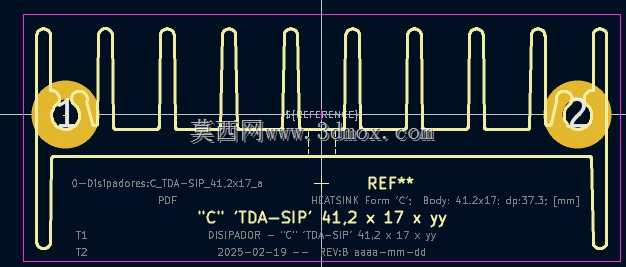

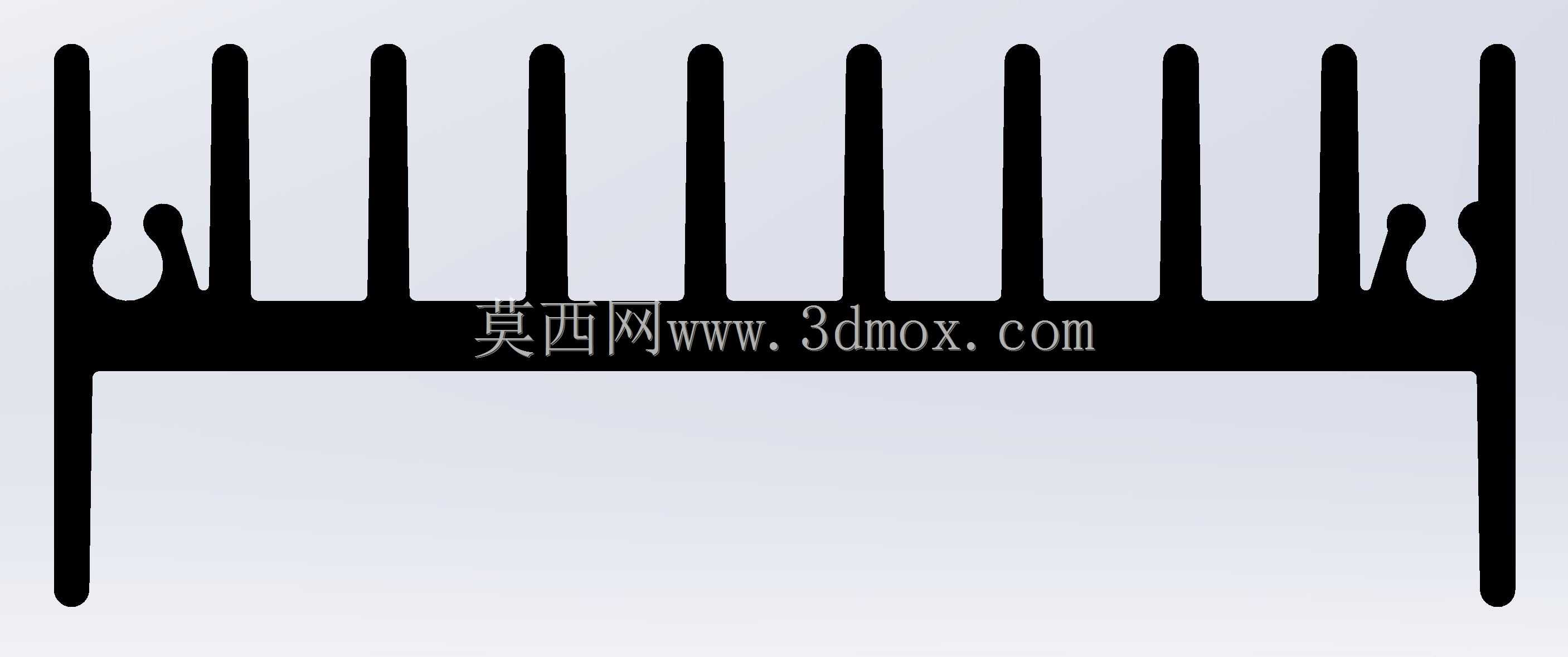

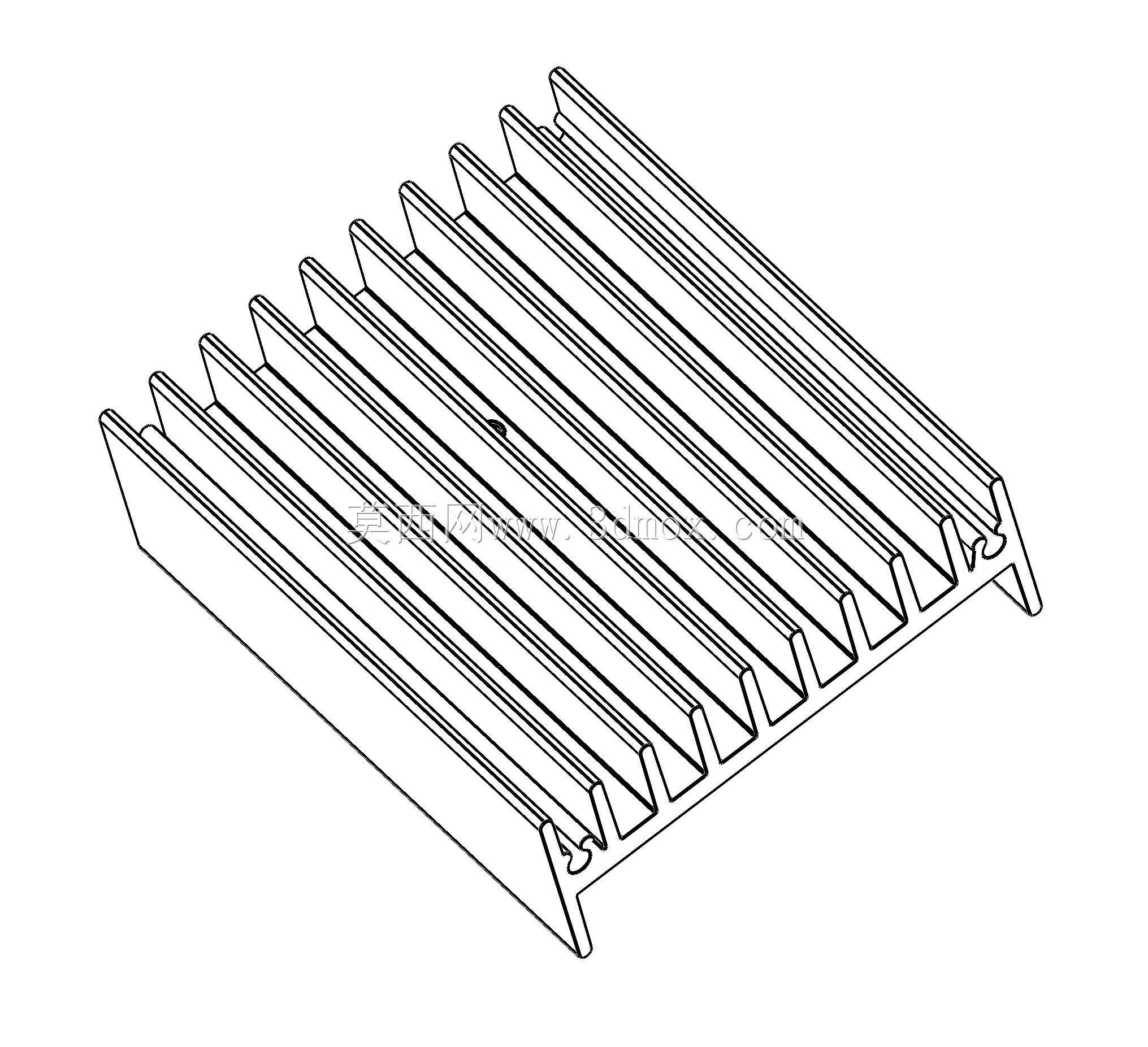

　　从结构设计逻辑来看，散热器的基底平面做了平整度控制，安装时和TO220器件的金属散热面完全贴合，中间预留了导热绝缘片的安装间隙，不需要额外加工沉台就能保证绝缘片不被挤压破损，两个PIN引脚的定位尺寸完全匹配TO220封装的标准安装孔位，俯仰角度的设计是为了在垂直安装的电路板上，让散热鳍片的走向顺着热空气上升的方向，最大化自然对流的换热效率，避免热流在鳍片间隙内形成淤积。基底部分厚度2.25mm，这个厚度是平衡热扩散能力和整体重量的结果——过薄的基底会导致热量集中在器件接触区域无法快速扩散到整个鳍片阵列，过厚则会增加不必要的材料成本和整体重量，给电路板的引脚带来额外的机械应力。鳍片部分的间距经过优化，既不会因为间距过小导致灰尘堆积堵塞风道，也不会因为间距过大浪费有效散热面积，在50mm的高度方向上，鳍片的有效换热面积能够满足器件额定功耗下的温升要求，保证满载运行时器件外壳温度控制在安全区间内。

　　在实际电路装配场景中，这款散热器不需要额外定制加工，标准的型材切割后做去毛刺处理就可以直接上线装配，适配消费类电源、工业控制辅助电源、小功率充电模块等多种产品的PCB布局，安装时只需要通过标准螺丝穿过器件安装孔和散热器基底的定位孔固定，不需要额外的卡扣或者粘接结构，装配工序简单，适合批量生产的流水线作业。设计时也考虑了不同安装方向的适配性，如果电路板是水平安装，鳍片的排布方向也能保证空气在鳍片间顺畅流通，不会因为安装方向变化导致散热效率大幅下降。同时散热器的边缘都做了倒角处理，避免装配过程中锐边划伤操作人员或者破坏电路板上的绝缘层，整体结构没有复杂的曲面或者异形结构，用常规的铝型材挤压工艺就能批量生产，加工成本可控，也能兼容回流焊后的手工装配工序，不会因为结构复杂导致装配不良率上升。对于电源类产品的结构设计人员来说，这款散热器的安装边界清晰，不需要反复调整PCB布局来适配散热结构，在方案设计初期就可以直接把这个尺寸的散热器纳入布局评估，缩短产品开发的热设计验证周期，减少打样迭代的次数。
