60mm宽黑色塑料工业合页结构设计

　　这款黑色塑料铰链在工业装配场景中适配性极强，日常多用于铝型材框架的防护门、设备检修盖板、轻质非金属舱门的转动连接，尤其适配4040系列工业铝型材的安装孔位布局，在电子设备柜体、小型自动化工作站护罩、实验室台柜挡板这类对承重要求不高、但需要频繁开合的结构上应用十分广泛。不同于金属合页的厚重质感，这款塑料材质的铰链自重极轻，不会给轻质门板带来额外的载荷负担，同时本身具备不错的绝缘性能，用在电气柜体周边可以避免金属构件带来的导电隐患，表面做了哑光磨砂处理，日常使用不容易残留指纹和污渍，在洁净度要求较高的车间设备上使用也能长期保持外观整洁。

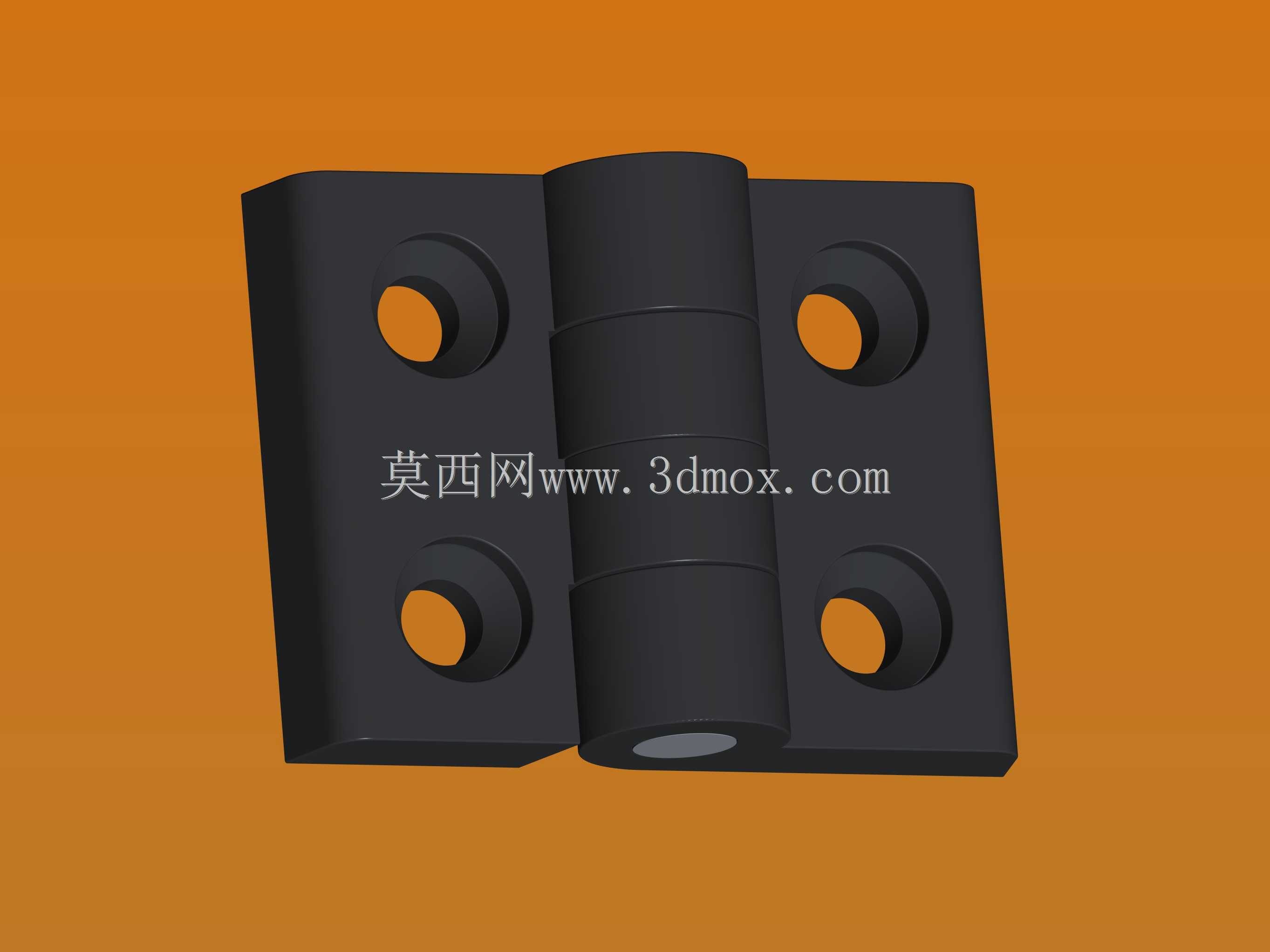

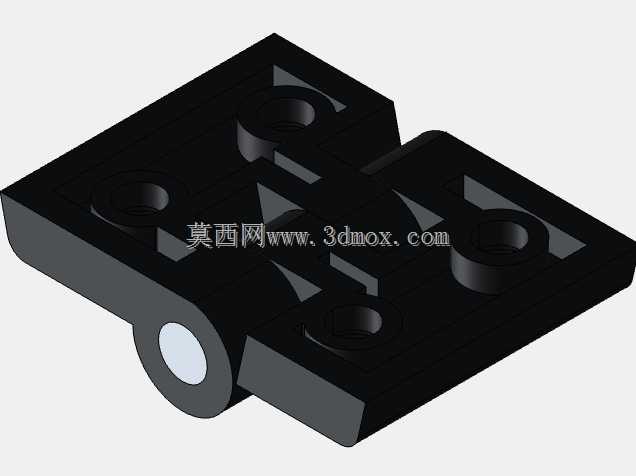

　　从结构设计来看，这款铰链采用对称式双页片布局，每页片设置两个沉头安装孔，安装时螺丝可以完全沉入孔位内部，不会突出合页表面刮蹭周边构件，中间的转轴部分做了分段式加粗设计，相比同尺寸的细轴塑料合页，抗弯折能力有明显提升，开合过程中转轴的配合间隙控制得比较合理，既不会因为间隙过大出现门板晃动，也不会因为间隙过小出现开合卡滞，常温环境下长期使用也不容易出现转轴磨损松旷的问题。尺寸边界上，这款合页展开总宽度为60mm，水平方向安装孔中心距为35mm，垂直方向安装孔中心距为24mm，安装前只需要在对应门板和框架上按照孔位坐标预钻适配的安装孔，不需要额外做沉台以外的二次加工，装配效率很高。

　　设计过程中需要注意，这款塑料铰链的承重上限不高，单组合页的承重建议控制在2kg以内，如果门板重量偏大，可以通过增加合页安装数量的方式分散载荷，不建议用在重型金属门、高频率冲击开合的结构上。另外塑料材质本身的耐温区间有限，不适合在长期高于60摄氏度或者低于零下10摄氏度的环境中使用，避免材质变脆或者软化影响结构强度。在三维建模过程中，这款合页的结构特征比较规整，页片部分采用等壁厚设计，转轴部分做了同轴度约束，安装孔的沉头深度按照常用的M4螺丝尺寸设计，导入装配体时可以直接通过孔位配合完成约束，不需要额外调整配合关系，对于做铝型材框架设备设计的工程师来说，直接调用这款模型可以省去大量绘制标准件的时间，装配时也能提前验证合页开合过程中会不会和周边的型材、把手、锁具出现干涉，提前调整安装位置，避免实际装配时出现干涉问题。

　　实际选型时，除了尺寸匹配之外，还要结合使用场景的环境要求判断是否适用，比如有耐腐蚀要求的弱酸弱碱环境，这款塑料铰链相比钢制铰链有更好的耐蚀性，不需要额外做表面处理，而如果是有高强度抗冲击要求的场景，则不建议选用这款塑料材质的合页，应该更换对应尺寸的金属合页。
