硬盘插接金属连接端子三维结构设计

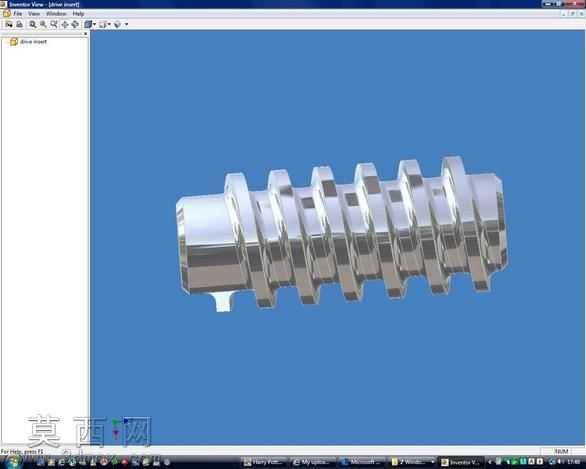

本作品为硬盘插接用金属连接端子的三维建模成果，建模过程依托三维设计软件完成，整体遵循工业接插件的实际尺寸规范与功能需求开展设计。建模初期先梳理插接端子的功能逻辑：该零件需要实现硬盘与对应接口的稳定导通、机械定位与插拔导向，因此整体采用长条形同轴排布的结构形态。主体部分设计有多道等距排布的环状凸肋结构，每道凸肋的尺寸经过参数化校准，既可以在插接时起到导向定位作用，避免插接过深或偏移，也能增强端子整体的结构强度，减少长期插拔产生的形变。端子的插接端做了平滑的倒角过渡处理，能够降低插拔过程中的阻力，同时减少对接接口的磨损，提升连接的使用寿命；尾端则设计为平整的对接面，用于与内部线路或固定基座实现稳定连接。材质设置上选用了高光亮面的金属材质，模拟镀镍铜质接插件的真实质感，渲染时调整了金属反射参数与环境光映射效果，还原金属零件表面的冷冽光泽与精密加工质感，同时对凸肋的棱边做了细微的圆角处理，模拟实际机加工后的边缘状态，避免模型出现过于尖锐的不真实棱角。结构设计过程中重点考量了插拔受力的分布：环状凸肋的间距、凸起高度都经过反复调整，确保插拔时受力均匀，不会出现局部应力集中导致的零件断裂或形变；同时端子侧面预留的微小定位卡扣结构，能够在插接到位后实现卡合固定，防止使用过程中出现松脱、接触不良的问题。整体建模采用全参数化的特征建模方式，每一个凸肋、倒角、卡扣结构都保留了可编辑的参数，后续如果需要调整适配不同规格的硬盘接口，只需要修改对应参数即可快速生成新的模型版本，无需重新搭建整体结构，能够大幅提升后续衍生设计的效率。渲染阶段采用纯色背景突出零件本身的结构细节，通过多角度的光影调整，清晰展现每一道凸肋的轮廓、端子整体的同轴度以及金属表面的质感，完整呈现该插接端子的精密结构特征与工业设计细节。
