嵌入式暗装金属拉手三维结构设计

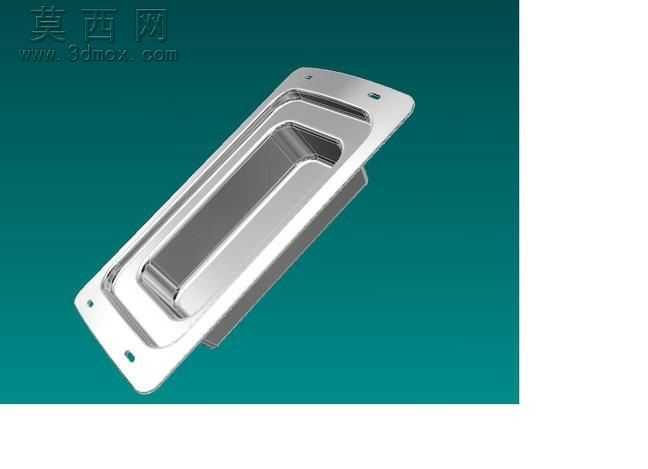

本作品为嵌入式暗装金属拉手的三维参数化模型，采用Autodesk Inventor软件完成全流程建模设计，建模过程严格遵循钣金冲压类五金件的生产工艺逻辑，从基础草图绘制到特征生成全程保持参数关联，便于后续根据不同安装场景调整安装孔距、面板厚度、拉手内槽深度等核心尺寸。模型主体采用一体化钣金折弯加冲压成型的结构设计，外层安装面板为带圆角的矩形薄钢板结构，四个角位预留沉头安装孔，安装后可完全贴合柜体门板表面，无外凸结构避免磕碰风险；内凹拉手槽采用多次冲压折弯成型，槽体内侧做圆弧过渡处理，既保证手指抠拉时的握持舒适度，也避免钣金锐边造成的划伤风险，槽体与外层面板的连接部位采用压合加固结构，保证长期反复拉拽下的结构强度。材质配置上，模型整体赋予拉丝不锈钢材质参数，还原金属表面的细腻拉丝纹理与金属反光特性，渲染阶段采用工作室冷光环境，通过多角度打光凸显金属件的棱角转折与曲面过渡效果，清晰展示拉手的内凹结构、安装孔位细节与整体轮廓比例。设计过程中充分考量暗装拉手的实际使用需求：整体嵌入深度适配常规18-25mm厚度的门板规格，内槽握持空间符合成年人手指的操作尺寸，面板边缘做0.5mm的小圆角处理，安装后与门板表面齐平，既满足柜门、抽屉、设备舱门的启闭握持需求，也适配工业设备、特种车辆、家居柜体等多种场景的简洁外观设计要求，模型所有特征均做工艺合理性校验，无倒扣、无壁厚突变等不符合冲压生产的结构问题，可直接导出工程图用于开模生产或安装调试参考。
