双筒弯接式金属连接臂结构设计

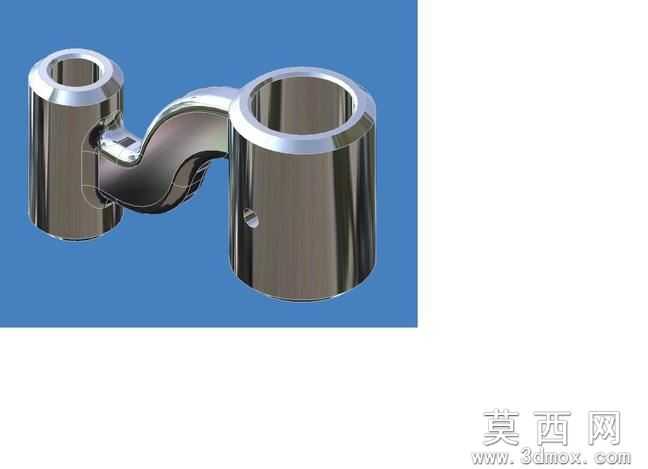

本作品为一款双筒弯接式金属连接臂的三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先确定两端同轴圆筒的基准尺寸，对筒壁厚度、端口倒角参数进行精准约束，保证两端筒体内孔的圆柱度与端面垂直度满足装配公差要求。中间连接弯臂部分采用扫掠建模方式，先绘制弯臂的中心引导线，对引导线的曲率半径进行反复调整，避免弯臂与两端筒体衔接处出现应力集中的锐角结构，再通过布尔运算将弯臂与两端筒体整合为单一实体，对衔接区域做圆角过渡处理，让曲面衔接顺滑无突兀折角。材质设置阶段选用抛光金属材质，调整材质的反射率、粗糙度参数，模拟镀铬金属构件的高光亮面质感，在渲染环节添加环境反射贴图，让金属表面的光影反射更贴近真实机加工零件的视觉效果，同时对筒体内壁做轻微的粗糙度区分，体现内孔加工与外圆抛光的工艺差异。结构设计上，两端筒体可分别套接对应直径的轴类构件，其中一侧筒体外壁预留的小凹孔可用于安装紧定螺钉，实现连接臂与轴件的锁止固定，避免装配后出现相对转动；弯臂的弧形走向经过力学受力模拟优化，在保证整体结构轻量化的前提下，提升弯臂部分的抗扭、抗弯承载能力，让该连接臂可应用在需要错位轴系连接、角度传动的机械结构中。建模过程中对所有特征做参数化关联，后续可根据实际装配需求快速调整筒体直径、弯臂长度、弯折角度等参数，无需重新搭建整体模型，大幅提升该零件的设计复用性；渲染阶段采用蓝色纯色背景突出金属构件的轮廓细节，通过多角度布光展现零件的曲面光影变化，清晰呈现外表面的抛光质感与结构衔接细节，完整还原该连接臂加工完成后的真实外观形态。
