电源变压器用紫色金属支撑固定件

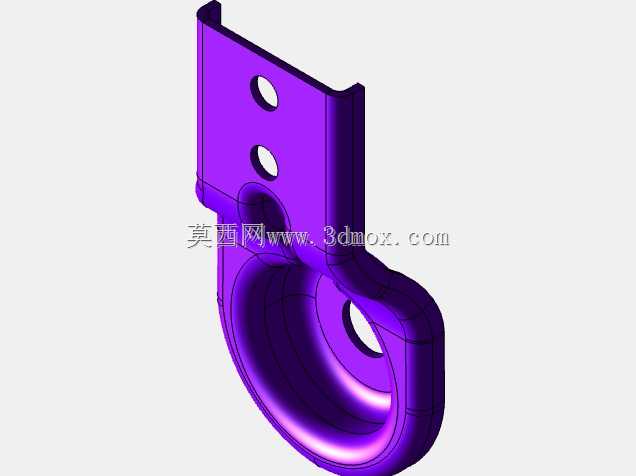

　　这款金属支撑件是电源变压器装配环节中用于承托、定位绕组及铁芯组件的专用结构件，采用锻压金属材质加工成型，整体结构经过弯折、冲孔一体化成型处理，适配小容量电源变压器的内部安装固定需求。从实际应用场景来看，这类支撑件多用于工频小功率电源变压器的内部装配，在电子电工设备的供电模块、小型工控电源、民用家电内置电源单元中都有广泛使用，主要作用是将变压器的铁芯与绕组总成可靠固定在设备壳体或者安装基板上，避免设备运输、运行过程中因振动导致绕组移位、接线端子松脱，同时也能为变压器本体提供一定的结构防护，减少外力磕碰对绕组绝缘层的损伤。

　　从功能特性上看，该支撑件上部设计有两个同轴排布的圆形安装孔，孔位公差控制在IT12级，适配M4或者M5规格的标准紧固件，可直接通过螺栓将支撑件上部固定在设备的安装立板或者机架型材上，安装时两个孔位的间距经过精准校核，能保证安装后支撑件的垂直度偏差不超过0.2mm，避免变压器安装后出现偏载。下部的环形承托结构采用圆弧过渡设计，内圈圆弧半径与对应规格变压器的铁芯外圈半径完全匹配，承托面与铁芯接触位置做了压边处理，能增大接触面积，分散承托应力，避免局部应力集中导致铁芯硅钢片变形。环形结构上预留的单孔位用于穿设绑扎带或者固定卡箍，可将变压器铁芯与支撑件牢牢绑定，防止变压器从承托位滑脱。

　　设计思路上，这款支撑件充分考虑了小空间安装场景的适配性，整体采用等厚度金属板材弯折成型，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了自身占用的安装空间，上部的弯折翻边结构做了15度的倾角处理，既可以提升支撑件自身的结构刚度，避免长期承重后出现弯折变形，又能在安装时为紧固件的拧紧操作预留足够的操作空间，不会因为空间局促导致扳手无法就位。支撑件的所有棱角位置都做了小圆角钝化处理，避免安装过程中锋利的边角割伤操作人员，也防止划破变压器绕组的绝缘漆层造成绝缘失效。

　　从安装边界尺寸来看，该支撑件上部安装段的总宽度适配常规小型电源变压器的安装间距，两个安装孔的中心距为25mm，上部安装面到下部承托环中心的垂直距离为42mm，承托环的内孔直径为12mm，整体板材厚度为2mm，安装时需要在设备基板上预留至少30mm*60mm的安装操作空间，支撑件安装完成后，变压器本体的外沿距离安装立板的最小间隙为3mm，既可以保证安装后有足够的空气流通间隙帮助变压器散热，又不会因为间隙过大导致整体结构占用过多设备内部空间。承托环的下沿距离安装基准面的高度为18mm，能保证变压器底部与设备底板之间留出足够的走线空间，方便变压器输入输出引线的排布与固定。

　　在实际选型使用时，需要注意该支撑件的承重上限为5kg，适配额定功率在50VA到200VA之间的小型电源变压器，安装时紧固件需要加装平垫与弹垫，避免设备长期运行过程中紧固件出现松脱，承托环与铁芯接触的位置可以根据实际需求加装薄橡胶垫，既可以提升固定的摩擦力，又能吸收变压器运行时产生的微小振动，降低振动传导带来的运行噪音。整体结构没有复杂的曲面特征，加工时仅需要通过冲孔、弯折两道主要工序即可完成成型，加工难度低，适合批量冲压生产，能有效控制配套采购成本，是小型电源变压器装配中性价比很高的配套固定构件。
