直列四缸发动机活塞组件结构设计

　　在乘用车动力系统的开发流程里，活塞作为内燃机核心的往复运动部件，其结构合理性直接决定了整机的动力输出效率、运转平顺性与服役寿命。这款直列四缸机配套的活塞设计，首先要匹配紧凑级家用车型的动力舱布局边界，活塞本体的裙部长度、销孔中心到顶面的压缩高度，都严格对应1.5L-1.8L排量自然吸气机型的缸体中心距参数，安装时需保证活塞销与连杆小头衬套的配合间隙控制在0.01-0.02mm区间，避免冷态敲缸或热态抱销的故障出现。从实际应用场景来看，这类活塞主要适配前置前驱的横置动力总成，日常运行工况覆盖城市通勤的频繁启停、高速巡航的持续高转速，以及爬坡工况的大负荷输出，因此设计阶段就针对不同工况的受力特征做了结构优化。

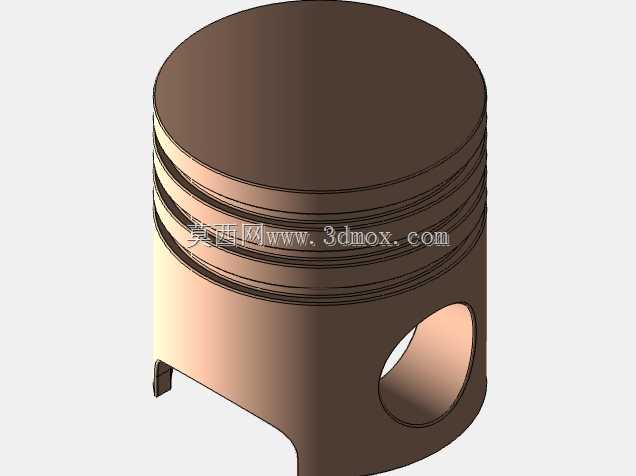

　　活塞头部的三道环槽设计，分别对应气环与油环的安装，顶部两道气环承担密封燃烧室高压燃气的作用，最下方的油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；环槽的加工精度直接影响密封效果，建模时特意预留了环与槽的侧隙、背隙参数，匹配量产机型的活塞环配套尺寸。活塞销孔采用偏置设计，偏移方向朝向做功行程的主推力面，能够在活塞越过上止点切换受力面时，减小活塞对缸壁的敲击噪声，这也是民用四缸机平衡NVH性能的常用设计手段。裙部的型线设计没有采用正圆柱结构，而是做了中凸变椭圆的型面处理，冷态下裙部与缸壁的接触集中在中下部区域，热机后活塞裙部受热膨胀，能够形成均匀的面接触，既减小了往复运动的摩擦阻力，也避免了局部应力集中导致的裙部拉伤。

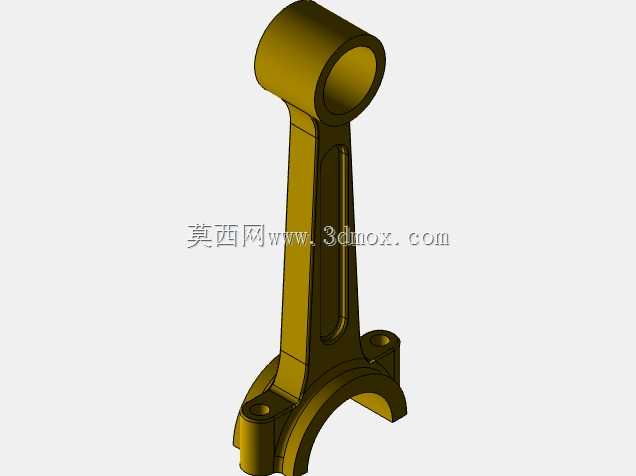

　　活塞内部的销座位置设置了加强筋结构，连接销座与活塞头部的火力岸区域，能够把做功行程中燃气作用在活塞顶的爆发压力均匀传递到活塞销，再通过连杆传递给曲轴，避免销座位置因应力集中出现开裂。从安装边界来看，活塞顶面的燃烧室凹坑形状匹配四气门屋脊型燃烧室的结构，凹坑的深度、边缘倒角都和缸盖的气门避让坑做了对应，防止活塞运行到上止点时与进排气门发生运动干涉；活塞裙部的底部缺口则是为了避让曲轴的平衡块，当活塞运行到下止点时，裙部不会和高速旋转的曲轴平衡块发生碰撞，这一细节在建模时通过运动仿真做了全行程的干涉校验，覆盖了曲轴最大转角下的所有极限位置。

　　针对自然吸气机型的低扭需求，活塞顶面的挤气面积占比控制在合理区间，压缩行程末期挤气区域的混合气会形成定向紊流，加快火焰传播速度，提升混合气的燃烧效率，降低低转速区间的循环波动率，让车辆在起步、低速跟车时的动力响应更跟脚。活塞的材料选型默认匹配共晶铝硅合金，热膨胀系数低，高温下的强度保持率好，能够胜任汽油机燃烧室最高2000℃以上的瞬时燃气温度，活塞顶部的阳极氧化处理层也在模型的表面特征里做了对应，能够提升顶面的耐热冲击能力，减少长期高温运行后的顶面烧蚀风险。在实际的维修与装配场景中，活塞的安装方向标记也做了结构体现，活塞顶部的朝前标记对应缸体的前端面，能够保证各缸活塞的偏置方向、环槽开口位置符合装配工艺要求，避免装反导致的偏磨、拉缸故障。这套活塞模型的结构参数完全对标量产民用四缸自然吸气发动机的成熟设计，既可以作为动力总成开发阶段的结构参考，也能用于教学场景下曲柄连杆机构的运动原理演示，帮助从业者理解往复式内燃机核心部件的设计逻辑与工程约束。
