TAS606高精度50kg负载传感单元

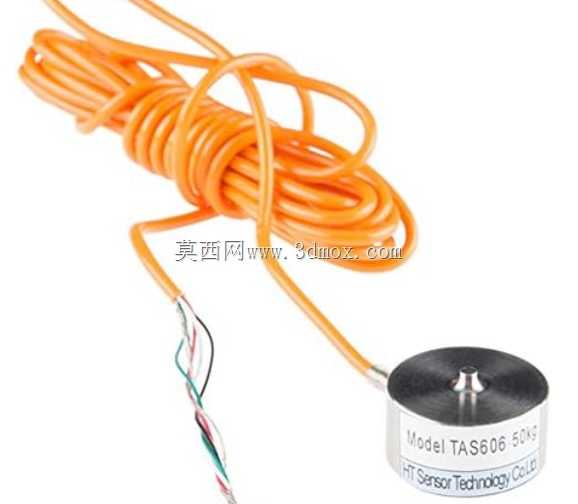

　　这款测力负载单元的建模过程，最先需要锚定的是实际产线里的安装适配场景——在自动化压装工位、小型材料试验机、精密装配力控平台这类需要精准采集50kg量程内轴向力的场景里，这类圆形压头结构的传感元件是核心力反馈部件，建模时不能只做外观复刻，要把实际安装时的所有边界尺寸都卡准，不然导入装配体后会出现干涉、安装孔位不对、压头受力偏心的问题。先从传感主体的结构说起，主体为圆柱式金属壳体，顶部是凸起的球面压头，这个结构的设计初衷是让受力点始终落在传感芯体的中心轴线上，避免偏载带来的测量误差，建模时球面的弧度要和实际产品一致，压头突出壳体顶面的高度要严格对应实际尺寸，不然压装时会出现压头提前接触或者行程不足的问题。壳体侧面印有型号标识区域，建模时要预留出标识的蚀刻位置，不需要做太精细的纹理，但要保证圆柱外径、壳体总高度的尺寸公差控制在合理范围内，毕竟这类传感元件通常是通过壳体底部的安装面固定在设备基板上，底部安装面的平面度要求很高，建模时要保证安装面是完全平整的基准面，不能出现曲面变形。再看引出线缆部分，橙色的柔性线缆是多芯屏蔽线，建模时要还原线缆的自然盘绕状态，同时要注意线缆从壳体侧面引出的位置，出线口的防护结构要做出来，实际使用中这个位置是应力集中区，容易因为线缆反复弯折出现线芯断裂，所以出线口的护套结构尺寸要准确，方便后续做线缆固定的结构设计。线缆内部的多股芯线分色要对应实际接线定义，虽然建模时不需要做内部线芯的详细结构，但出线端剥线后的分线长度、芯线排布要符合实际产品的出线状态，方便电气设计人员做接线布局参考。从设计思路上来说，做这个模型的时候，最先要确定的是受力轴线，整个传感单元的所有结构都要围绕中心轴线做对称设计，压头的球面中心、壳体的圆柱中心、安装面的中心必须共线，这是保证测量精度的核心结构基础。安装边界方面，这类传感单元通常采用底部法兰或者本体粘接、侧面顶丝固定的方式安装，建模时要在壳体侧面预留顶丝固定的平面位置，底部安装面要给出足够的接触面积，保证固定后不会因为受力出现偏移。线缆的长度要根据常见的设备布线需求做合理的盘绕建模，既不能太长导致布线时冗余杂乱，也不能太短够不到接线端子，盘绕的曲率半径要符合柔性线缆的最小弯曲半径要求，避免建模时出现线缆折角的不合理结构。在实际应用中，这类负载单元经常和小型伺服压装机构搭配使用，用来实时反馈压装过程中的压力值，实现压装力的闭环控制，所以模型的整体高度要和常见的压装工位安装空间匹配，不能出现主体过高导致压装行程不足的问题。顶部压头的球面半径要适配常见的压头接触工况，比如和金属零件平面接触时，球面压头能自动找正，不会因为安装面的微小倾斜导致侧向力作用在传感芯体上，损坏内部应变片结构。

　　建模时还要注意壳体的壁厚，这类传感元件的壳体通常采用铝合金或者不锈钢材质，壁厚既要保证足够的结构强度，承受额定负载下的反作用力不出现形变，又要尽量轻量化，减少自身重量对测量精度的影响，所以壳体的内部空腔结构要做出来，不能做成实心圆柱，那样既不符合实际产品结构，也会给后续的装配仿真带来错误的重量参数。线缆的外被材质是柔性PVC，建模时的材质表现要体现出柔性线缆的质感，和金属壳体的硬质质感做出区分，出线口的护套是硬质塑料材质，要和线缆、壳体的材质做区分，方便后续做渲染或者装配检查时快速识别不同部件。另外，在做装配配合的时候，这个模型的基准面要设置在底部安装面，中心轴线作为装配基准轴，方便用户在装配体里快速配合定位，不需要再额外找基准。

　　压头的顶面要设置为受力参考面，方便后续做有限元受力分析时快速选取受力面，施加对应的载荷。很多工程师在选型这类传感元件的时候，最关心的就是安装尺寸是否适配现有工位，所以模型里所有的安装相关尺寸，比如壳体外径、总高度、压头直径、出线口位置、线缆直径，都要严格按照实际产品的尺寸来做，不能有偏差，不然用户导入模型做布局设计的时候，会出现尺寸不符导致的结构返工。比如之前做类似项目的时候，就遇到过模型尺寸比实际产品大了2mm，导致安装时和旁边的导向柱干涉，不得不重新调整整个工位的布局，耽误了项目进度，所以做这类工业元件的三维模型，尺寸准确性是第一位的，外观细节反而是次要的。

　　线缆部分的建模还要考虑实际布线时的弯折需求，盘绕的状态要自然，不能出现生硬的转折，每一段线缆的曲率都要符合柔性线缆的自然弯曲状态，这样用户在调整线缆布线方向的时候，可以直接基于现有模型调整，不需要重新绘制线缆路径。出线端的分线部分，不同颜色的芯线长度要一致，剥线的长度要符合接线端子的压接需求，方便电气设计人员参考做接线端子的选型和布局。整体来看，这个模型的核心是还原50kg量程负载传感单元的真实结构和安装尺寸，为设备选型、工位布局、装配仿真提供准确的三维参考，不需要做过多的外观美化，所有结构细节都要服务于实际工程应用，保证结构工程师拿到模型后可以直接导入装配体使用，不需要再做尺寸修正。
