兰宝光电式工业检测传感器结构设计

　　在离散制造产线的物料到位检测、位置校验、工件计数场景中，这类侧出线方形光电传感器是应用频次极高的检测元件，本次建模还原的兰宝系列传感器，完全贴合现场安装的实际尺寸边界，可直接用于设备布局的干涉校验、安装工位的结构适配。从实际使用场景来看，这类传感器常部署在皮带输送线的侧边、工装夹具的定位面旁、自动化装配站的进料口位置，用来检测工件是否到达指定工位，相比接触式检测元件，它没有机械磨损，响应速度可以满足每分钟数百次的检测节拍，在轻工包装、电子装配、五金加工的自动化设备上都有大量应用。

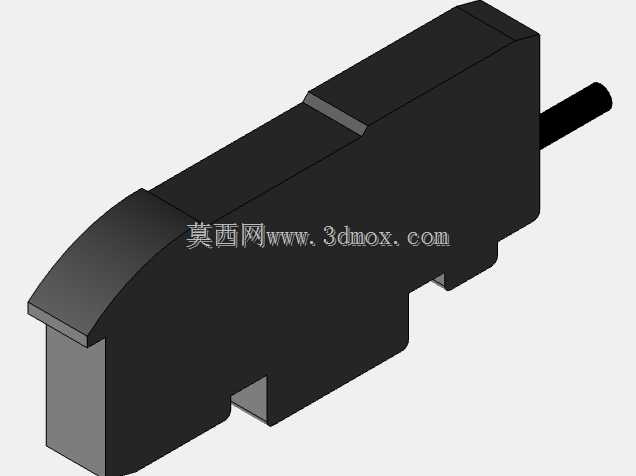

　　建模过程中首先还原了产品的外形结构：主体采用方型带圆弧过渡的壳体设计，前端检测面做了内凹的防护结构，避免现场安装调试时刮花光学透镜，侧方出线的结构可以压缩安装时的轴向空间，适合安装在设备框架的窄缝位置，不会和周边的气管、线槽产生干涉。尺寸方面严格按照实物的安装边界做了还原，壳体的宽度、高度、长度都匹配常用的安装支架规格，底部的两个安装槽位间距符合工控元件的通用安装孔距标准，不需要额外定制转接板就可以直接固定在标准铝型材框架上，出线端的线缆直径、出线方向也做了准确还原，在做设备布线仿真的时候，可以直接模拟线缆的弯曲半径，避免实际装配时出现线缆弯折过度、和运动部件剐蹭的问题。

　　从功能设计的角度，这类传感器的前端光学发射接收区做了角度收束设计，对应的建模细节里也还原了前端透镜的安装位，内部的电路板安装槽、光电元件的固定位都按照实际装配结构做了预留，结构设计人员在做设备改造的时候，可以直接调用这个模型来核对安装空间，不需要反复测量实物尺寸。比如在做3C产品的组装工位设计时，传感器需要安装在治具的侧边，距离工件检测面的距离要在有效检测范围内，通过这个三维模型可以直接在装配环境里模拟检测距离，调整安装支架的高度和角度，提前规避检测盲区、安装干涉的问题。

　　实际选型搭配的时候，这类传感器常和M4规格的安装螺丝、L型金属安装支架配合使用，模型里预留的安装槽可以支持前后位置的微调，方便现场调试的时候对准检测位置，壳体侧面的状态指示灯位置也做了还原，在做设备外观布局的时候，可以确认指示灯的朝向是否方便运维人员观察设备状态，不需要后期再调整安装角度。相比圆柱形的光电传感器，这种方形壳体的传感器在安装时不需要额外做防转结构，靠壳体的平面贴合安装面就可以保证检测方向的准确性，调试效率更高，适合在多工位的自动化设备上批量部署。

　　建模时还考虑了不同安装场景的适配性：除了标准的侧面安装，模型的壳体结构也支持正面安装、顶部吊装的固定方式，对应的安装孔位都做了结构还原，设计人员可以根据设备的实际布局选择合适的安装方向，不需要重新建模修改结构。出线端的护套结构也做了细节还原，模拟了线缆和壳体连接处的防弯折结构，在做线缆应力仿真的时候，可以准确还原护套的防护范围，避免长期使用时线缆根部断裂的问题。对于做设备三维布局的工程师来说，这个模型的细节精度足够支撑总装设计的需求，不会因为模型简化导致后期装配时出现尺寸不符、空间不足的问题，能有效减少现场调试的改造成本。
