拉挤型材配套底漆均匀涂抹工装结构

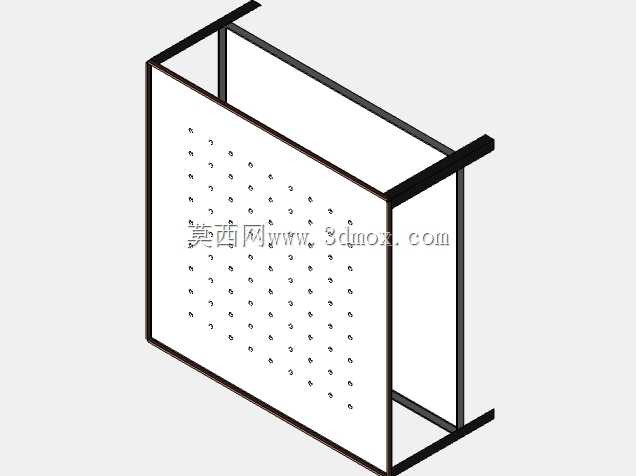

　　在复合材料拉挤型材的连续生产工序中，型材出模定型后进入固化后段前，需要在其外表面均匀涂覆一层配套底漆，用来提升后续面层涂料的附着强度，同时隔绝型材表面孔隙避免出现渗胶、鼓包等涂装缺陷，这款涂覆工装就是专门适配矩形截面拉挤型材的在线底漆涂覆作业场景。从结构设计来看，整体采用框架式承载结构，外围由方管焊接成矩形支撑边框，边框两侧设置向外延伸的安装支耳，可直接通过螺栓固定在拉挤生产线的型材输送轨道两侧，不需要额外搭建独立支撑台架，安装时只需调整两侧支耳的固定位置，就能让涂覆工作面与型材输送中心线保持同轴，适配不同安装高度的生产线布局。

　　涂覆工作面采用带密集通孔的多孔面板结构，面板整体尺寸略大于常规矩形拉挤型材的截面尺寸，通孔按照矩阵式均匀排布，每个通孔位置都可嵌入渗液棉条或者涂覆刷头，底漆通过供液管路输送到面板背部的储液腔后，会顺着通孔均匀渗透到前端的涂覆介质上，当型材从面板前方匀速通过时，整个外表面就能同时接触到带漆的涂覆介质，实现整面一次性均匀涂覆，相比传统的人工刷涂或者单侧辊涂，不会出现漏涂、涂覆厚度不均的问题，也能避免漆液顺着型材侧壁流挂形成漆痕。设计时特意将面板与外围框架做成可拆分的螺栓连接结构，针对不同截面尺寸、不同涂覆宽度要求的型材，只需要更换对应开孔密度、对应尺寸的多孔面板即可，不需要整体更换工装，能大幅降低多规格型材生产时的工装切换成本。

　　框架的上下横梁位置预留了导向条安装槽，可根据型材的实际厚度更换不同厚度的尼龙导向条，导向条与型材表面保留0.5-1mm的间隙，既可以避免型材输送过程中出现偏移蹭到框架边缘破坏涂覆层，也不会因为间隙过大导致型材晃动影响涂覆精度。从安装边界来看，整个工装的横向总宽度控制在常规拉挤生产线的轨道间距范围内，纵向厚度不超过300mm，不会占用过多的生产线安装空间，供液接口设置在框架背部的下方位置，可直接对接生产线的集中供漆管路，回液槽顺着框架底部的倾斜面设置，多余滴落的漆液会顺着倾斜面汇集到回液口回流到供漆系统循环使用，能减少漆液的浪费，也避免漆液滴落到生产线其他位置造成清洁负担。

　　在实际使用过程中，这款工装可适配连续输送速度在0.5-2m/min的拉挤生产线，涂覆厚度可通过调整供液压力、涂覆介质的孔隙密度来灵活控制，针对不同粘度的底漆，只需要更换对应渗透率的涂覆刷头就能适配，不需要对工装主体结构做改动。框架整体采用碳钢材质做防腐喷塑处理，接触漆液的多孔面板采用不锈钢材质加工，长期接触溶剂型底漆也不会出现锈蚀掉屑的问题，不会污染漆液影响涂覆质量。日常维护时只需要定期拆下多孔面板清理通孔内残留的漆渣，检查涂覆介质的磨损情况及时更换即可，整体维护难度低，适合连续化生产的长线作业场景。相比传统的浸涂工艺，这种直面接触式的涂覆方式不需要将整段型材浸入漆槽，能大幅减少漆液的单次投放量，也避免型材端面、背面多余的漆液滴落造成的浪费，涂覆过程中漆液始终在封闭的供液回路内循环，溶剂挥发量更小，能改善生产车间的作业环境。
