二位五通先导式气动换向阀三维设计

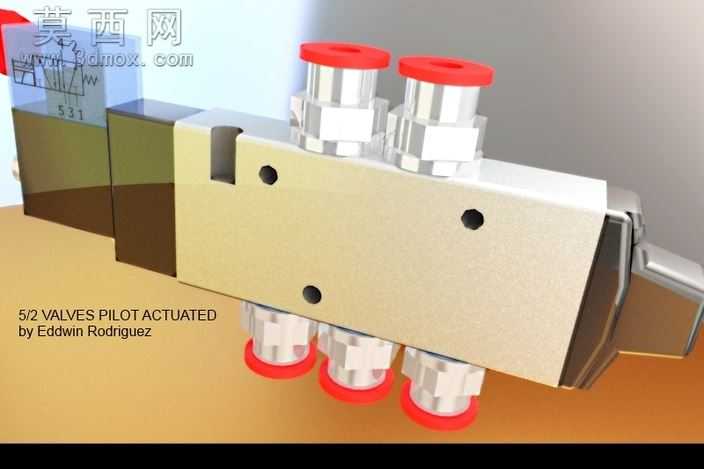

本作品为二位五通先导式气动换向阀的三维数字化设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个功能部件，确保各组件间的装配公差符合气动元件的行业设计规范。建模过程中对阀体主体、先导控制端、气路接口、手动拨杆等核心结构做了精细化还原：阀体主体采用拉伸、切除、打孔等基础特征组合完成，表面的安装定位孔严格按照实际安装尺寸排布，孔位的同轴度、端面垂直度均做了参数化约束，保证后续工程图导出时尺寸精度可直接用于生产参考。顶部两个红色密封端盖、底部三个气路接头采用不同的材质参数区分，金属接头部分赋予镀铬金属材质，调整反射粗糙度参数模拟金属机加工后的亮面质感，红色密封件赋予哑光橡胶材质，调整漫反射参数还原橡胶件的磨砂视觉效果，阀体主体采用阳极氧化铝合金材质，调整金属度与粗糙度参数还原工业气动阀常见的哑光金属表面质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒阀体的整体轮廓与结构转折，辅光源从侧方补光消除暗部死黑，背光源打亮轮廓边缘区分模型与背景，同时添加柔和的环境反射贴图，让金属表面的反射效果更贴近真实工业场景的视觉表现。结构设计上还原了二位五通阀的核心气路逻辑，五个气路接口的位置、通径尺寸均参考行业通用标准设计，侧面的手动控制拨杆做了活动限位的结构示意，可直观展示阀件的手动操作状态，先导控制端的结构做了分层还原，能清晰区分控制腔与主阀腔的结构分界，整体模型装配关系清晰，无干涉错面，各部件可单独拆分用于结构展示、装配教学或产品选型演示，完整还原了这类气动控制阀的典型外观与核心结构特征。
