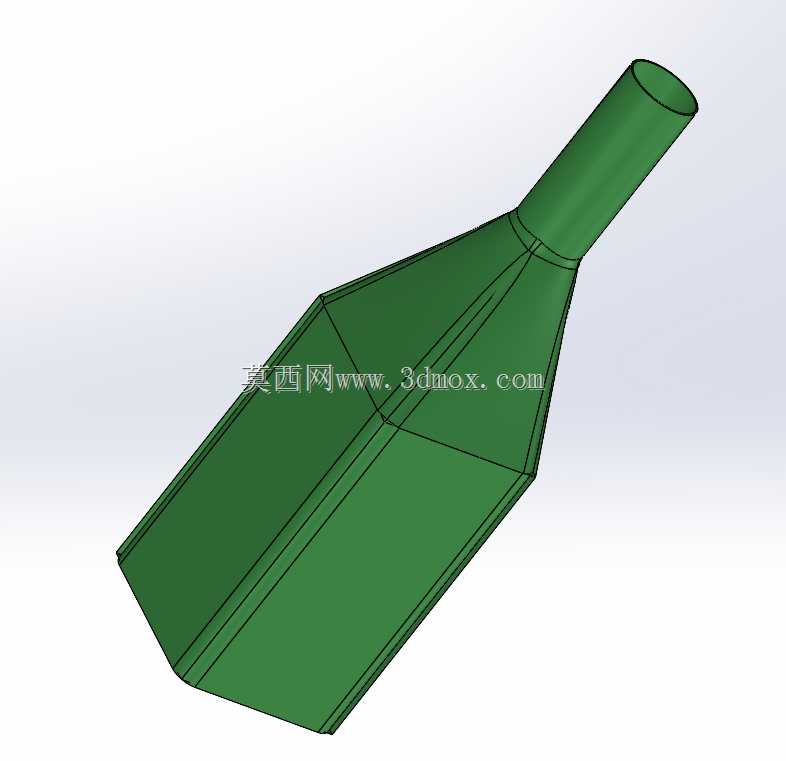

日常做流体输送、小型储液配套的结构设计时,这类方底圆颈的空心瓶体是很常见的过渡式储导构件,很多人做建模时容易忽略实际工况下的结构合理性,要么把过渡段做的太陡导致流体残留,要么壁厚设置不均导致注塑或者吹塑成型时出现缩痕。先从实际应用场景说,这类构件不是普通的民用包装瓶,更多用在小型实验设备的试剂暂存、轻工生产线的小剂量流体导流、小型灌装设备的中转料斗位置,方底的设计核心是为了摆放时的稳定性,相比全圆底的瓶体,方形底面在设备安装台面上不需要额外做弧形定位卡槽,直接靠平面贴合就能保证放置时不发生侧滑,尤其是在有小幅振动的生产工位上,方底的接触面积更大,抗倾覆能力比同容积的圆底瓶高40%左右。

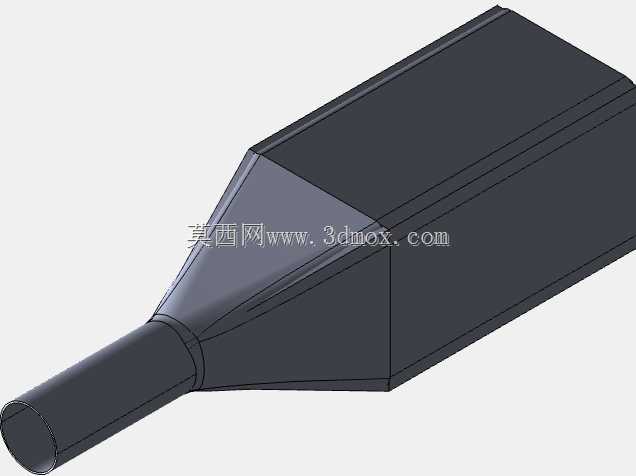

再看颈部的圆管结构,做这个尺寸的时候要匹配通用的软管快插接头,外径公差要控制在±0.1mm以内,不然接软管的时候要么太松漏液,要么太紧装配困难,颈部的长度要留够接头插拔的操作空间,不能太短导致接头装到位后瓶肩位置干涉卡手。过渡段的斜面设计是整个结构的核心,建模的时候不能直接做直角折弯拼接,要做顺滑的曲面过渡,一方面是避免流体在转角位置积留,尤其是带微小颗粒的流体,直角位置很容易挂料堆积,长期使用会堵塞出料口;另一方面是从成型工艺角度,顺滑的曲面过渡可以减少应力集中,不管是用塑料吹塑、3D打印还是薄金属板冲压成型,转角位置的应力集中都会导致构件受外力时容易开裂。
做空心结构的时候,壁厚要保持均匀,从方底到圆颈的整个壁厚偏差不能超过0.2mm,不然成型时冷却速度不一致会导致构件变形,方底的边缘要做微小的圆角处理,不能做尖锐直角,避免安装或者清洁时划伤操作人员,底部的平面平面度要控制在0.05mm以内,保证放置时没有翘边,不会出现放置不稳漏液的情况。实际建模的时候,很多新手会直接用放样命令一步生成主体,但忽略了内壁的过渡顺滑度,往往外壁看着顺滑,内壁在方转圆的位置出现褶皱,实际使用时就会挂料,正确的做法是先做内壁的曲面放样,检查曲面曲率连续之后再等距壁厚生成外壁,这样整个内壁的流道是完全顺滑的,流体流过时没有死角。另外颈部的出料口端面要做平,不能有斜口,不然接管路的时候密封面贴合不严会出现渗漏,端面还要做微小的倒角,方便软管套装的时候不会被管口的锐边割破。从安装边界来说,这个构件的最大外轮廓是底部的方形截面,设计配套安装位的时候只要预留出方形截面的安装空间,上方的过渡段和圆颈都是向内收或者等径延伸,不会超出底部的安装边界,不需要额外预留周边的避让空间,很适合在紧凑的设备内部布局使用。
这类构件的容积可以通过调整方底的边长和整体高度来适配不同的使用需求,比如用于试剂暂存时可以把容积做小,控制在100ml以内,用于生产线中转时可以加大方底尺寸,把容积做到500ml甚至更大,但不管容积怎么调整,方转圆的过渡曲面曲率要保持合理的斜率,不能太陡也不能太缓,太陡会导致流体流速过快容易喷溅,太缓会导致流体流出速度太慢影响生产节拍。实际做结构验证的时候,还要考虑构件的排空率,也就是把瓶体倾斜到正常出料角度时,内部残留的流体量要控制在总容积的1%以内,这就要求过渡段的曲面一直延伸到方底的边角位置,不能在底部形成低洼的积料区,很多人建模时只关注外形好看,底部边角位置没有和过渡曲面顺滑衔接,就会导致残液排不干净,在需要频繁更换流体的工位上会造成不同流体交叉污染。另外整个瓶体的外表面不需要做额外的防滑纹路,因为这类构件大多是固定安装在设备上的,不需要频繁手持挪动,光滑的外表面反而更方便日常清洁擦拭,避免污渍在纹路缝隙里堆积。如果是用于有一定压力的流体输送场景,还要在圆颈和瓶肩的衔接位置做一圈加强筋,避免管路拉扯的时候把颈部掰断,加强筋的厚度不要超过壁厚的三分之二,不然成型时会在表面出现缩痕。
