带凸缘定位长轴类机械零件结构设计

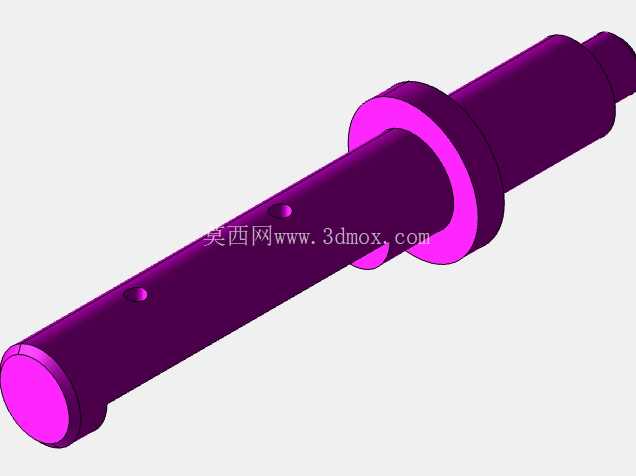

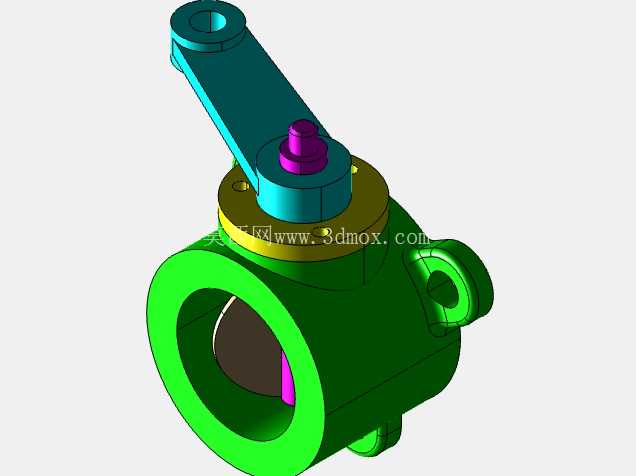

　　从结构细节来看，轴体沿轴向分为多个不同直径的分段，靠近凸缘一侧的长轴段表面设计有两个径向的小孔，这类小孔通常用于安装定位销或者注入润滑介质，当轴体在衬套或者轴承内做回转运动时，径向孔可以作为润滑油的通道，将润滑脂直接引导至摩擦接触面，减少轴颈与配合件之间的磨损，延长整套运动副的使用寿命；另一侧的短轴段直径做了阶梯式收窄，主要用于连接传动件比如联轴器、带轮或者齿轮，阶梯轴肩可以对传动件做二次轴向定位，避免传动件在回转过程中出现滑移脱落的问题。在常规机械传动与定位机构的设计场景中，这类带中间凸缘的长轴零件往往承担着核心的传动衔接与轴向定位作用，区别于普通光轴，中间凸起的法兰式凸缘是整个零件的功能核心，在装配环节中，凸缘的两个端面会直接与相邻构件的定位面贴合，通过端面的接触限制轴体沿轴向的窜动，不需要额外加装轴套或者定位挡圈就能完成轴向位置的固定，能有效减少装配环节的零件数量，降低整套机构的装配累计误差。

　　设计这类轴件的时候，首先要明确整套机构的安装边界，轴体的总长度需要匹配安装腔的轴向空间，凸缘的外径尺寸要大于两侧轴段的直径，同时要小于安装座的避让孔直径，保证装配时轴体能顺利穿过安装座，凸缘端面能完全贴合在安装座的定位台面上；凸缘的厚度需要根据轴向承载的载荷来计算，当轴体承受较大轴向冲击的时候，凸缘厚度要适当增加，避免凸缘根部出现应力集中导致的断裂问题，实际建模过程中，凸缘与轴体的衔接位置必须做圆角过渡处理，绝对不能做成直角衔接，直角位置在热处理或者受载时会产生极大的应力集中，是轴类零件最容易出现断裂失效的位置。

　　从应用场景来看，这类轴件广泛用在中小型传动设备、工装夹具以及自动化输送机构中，既可以作为回转运动的传动轴，传递扭矩带动末端执行件动作，也可以作为定位芯轴使用，在工装夹具中对工件做中心定位，凸缘端面作为定位基准面，保证工件装夹的同轴度要求；在做三维建模的时候，要重点关注各轴段的同轴度公差要求，所有外圆面的同轴度必须控制在合理范围内，否则装配后会出现轴件回转卡滞、跳动超标的问题，径向小孔的位置要避开轴体的应力集中区域，不能设置在轴肩过渡位置，防止削弱轴体的整体结构强度。

　　轴体末端的平面设计也是细节重点，长轴段的末端做了平端面处理，方便装配时施加压装力，不会因为轴端圆弧导致压装时出现偏斜，短轴段的末端同样做了倒角处理，方便传动件或者轴承的顺利套入，避免装配时刮伤配合件的内孔表面。在实际选型匹配的时候，要根据整套机构的转速、载荷大小确定轴体的材质与热处理要求，如果是用于高速回转的传动场景，轴体需要做调质处理提升整体韧性，轴颈位置做高频淬火提升表面硬度，增强耐磨性能；如果是用于静态定位的芯轴场景，可以适当降低热处理要求，只要保证凸缘端面与轴颈的形位公差满足定位精度即可。这类轴件的加工工艺通常采用圆钢下料，先车削各段外圆与凸缘结构，再铣削或者钻削径向小孔，最后做热处理与表面磨削，保证各配合面的粗糙度与尺寸精度满足装配要求，三维建模过程中需要把所有的倒角、圆角、小孔特征完整还原，不能遗漏工艺细节，否则后续生成的加工图纸会出现信息缺失，导致加工出来的零件无法满足装配要求。
