适配Nema23规格电机的L型金属支撑安装支架

　　在小型数控滑台、桌面级自动化输送模组、3D打印运动轴、小型雕刻机进给单元这类采用Nema23规格步进电机作为动力源的设备中，电机安装支架是连接动力单元与设备主体机架的核心受力构件，其结构合理性直接决定电机输出轴的同轴度精度、运行过程中的振动幅值以及长期运转的连接可靠性。这款L型折弯结构的支撑支架，正是针对Nema23电机的安装尺寸做了适配性设计，整体采用钣金折弯一体成型工艺，避免了多零件拼接带来的装配累积误差，同时兼顾了结构强度与加工经济性。

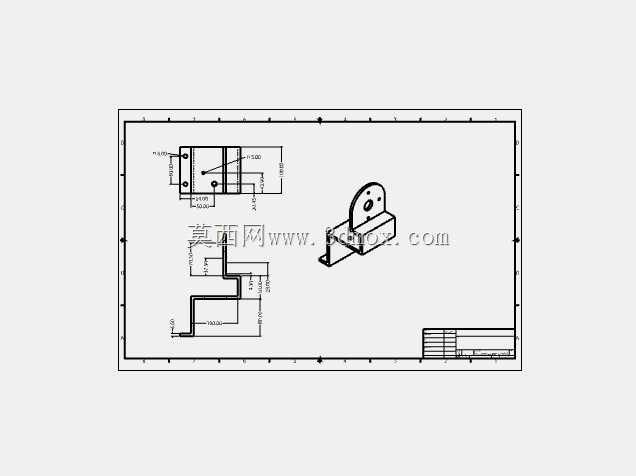

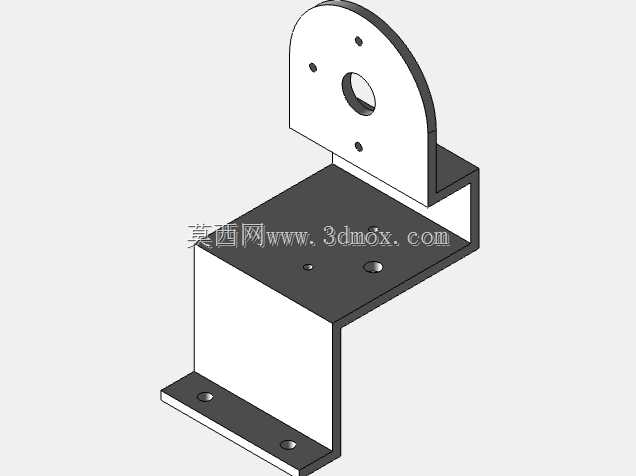

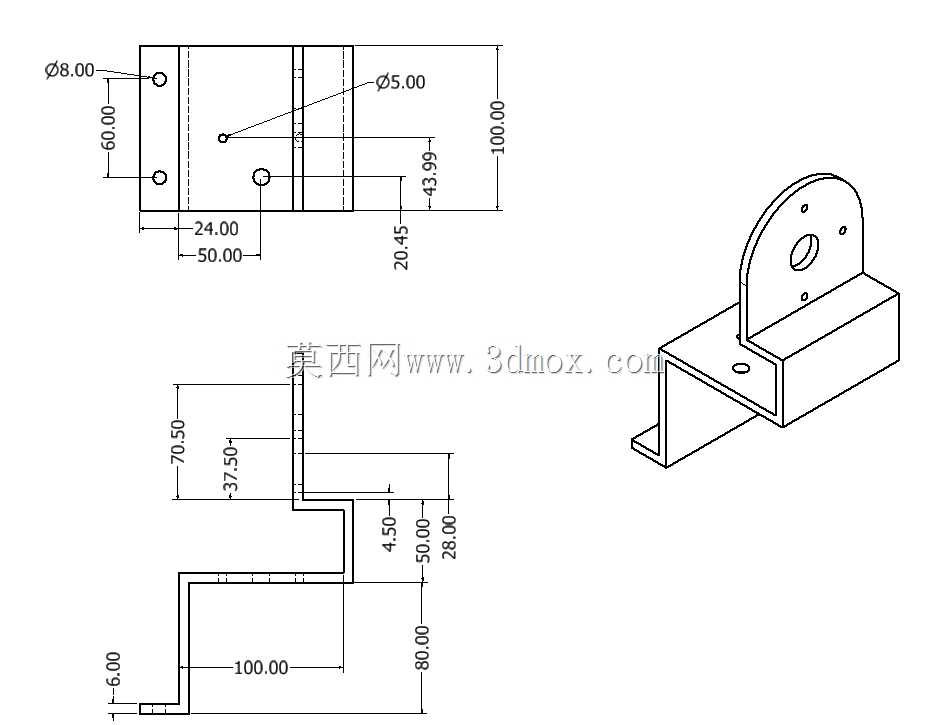

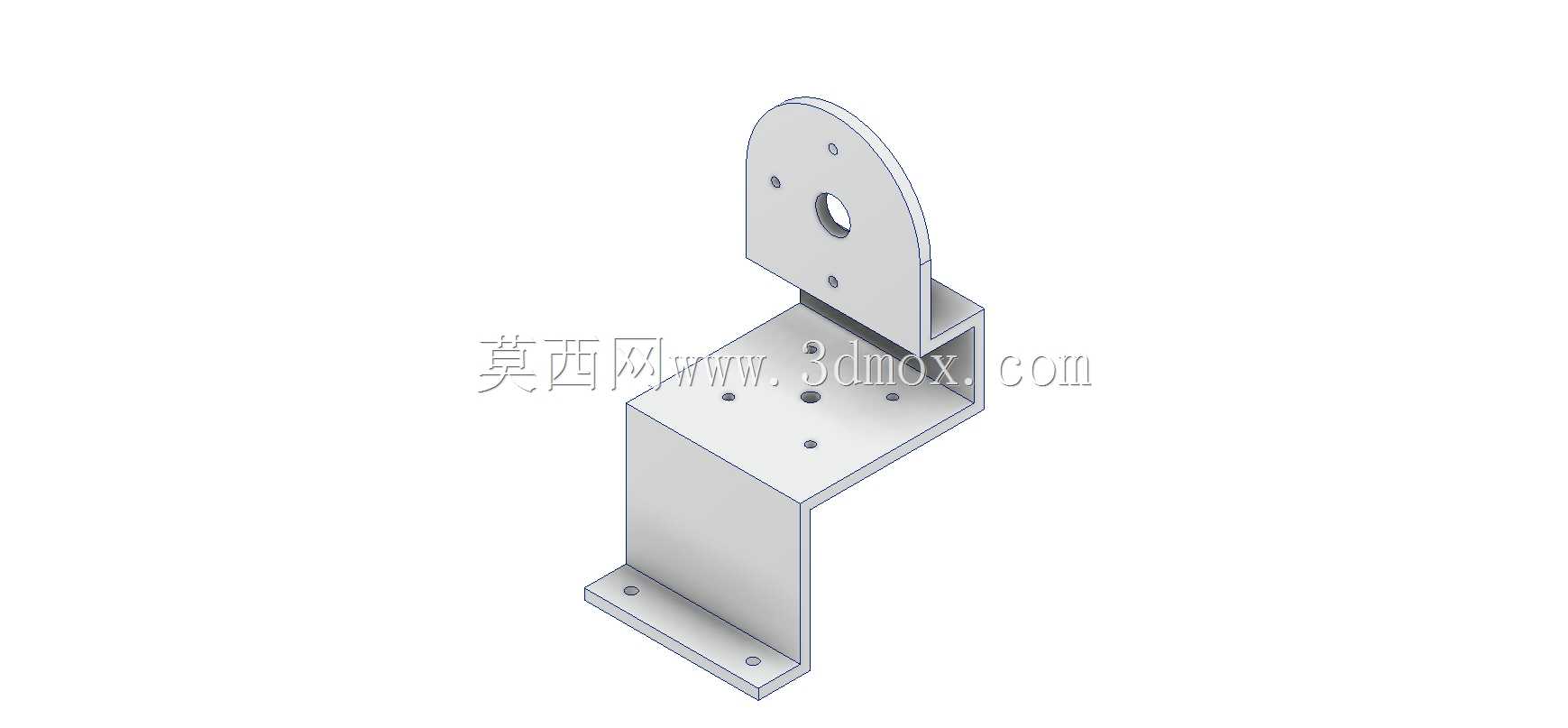

　　从实际安装边界来看，支架底部的水平安装板设置了四个沉头安装孔，孔位间距匹配常用2020、3030工业铝型材的槽位间距，也可直接通过螺栓固定在钢板焊接的设备基座平面上，安装板边缘做了折弯翻边处理，在不增加板材厚度的前提下提升了底板的抗弯折刚度，避免电机满扭矩输出时底板出现翘曲变形。垂直方向的电机安装立板采用圆弧过渡的顶部轮廓，板上开设的四个电机固定孔完全匹配Nema23电机前端法兰的安装孔位，中心预留的大直径通孔用于避让电机输出轴，保证电机轴可顺畅穿过立板与联轴器、同步轮或者丝杠端部连接，不会出现轴端与支架剐蹭的问题。立板与水平底板之间设置了三角形的加强折弯筋，连接位置采用满焊工艺处理，可抵消电机启停瞬间产生的反向扭矩，防止长期交变载荷作用下立板与底板的连接位置出现焊缝开裂或者角度偏移。

　　设计过程中充分考虑了电机运行的减振需求，立板与电机法兰的接触平面预留了0.5mm的垫片安装间隙，实际装配时可在金属接触面之间加装丁腈橡胶或者硅胶材质的减振垫，切断电机运行时产生的结构传声路径，避免电机的高频振动直接传递到设备机架上引发整体共振，尤其在桌面级小型设备上，这一细节设计可大幅降低设备运行时的噪音水平，同时减少振动对末端执行件定位精度的影响。支架的所有安装孔位均做了去毛刺处理，孔位公差控制在±0.1mm范围内，可保证电机安装后输出轴与传动部件的同轴度控制在允许范围内，减少联轴器的偏磨损耗，延长传动组件的使用寿命。

　　从应用场景适配性来看，这款支架不仅可用于常规水平安装的电机固定场景，通过调整底部安装板的固定方向，也可实现电机垂直输出、侧装输出等多种安装姿态，适配不同设备的布局需求。板材厚度选用3mm的冷轧钢板，表面做镀锌钝化处理，具备基础的防锈能力，可满足常规工业车间环境下的使用要求，无需额外做表面涂装即可直接装配使用。在结构校核阶段，通过有限元模拟验证，当电机输出额定扭矩2.2N·m时，支架立板的最大形变量仅为0.03mm，远低于传动系统允许的形变量阈值，不会因为支架变形导致电机轴与传动部件出现卡滞、偏载等问题。

　　不同于市面上常见的直角拼接式电机支架，这款一体折弯成型的支架省去了额外的角码加固零件，减少了装配时的零件数量，安装时仅需先将电机固定在立板上，再将整体通过底部安装板固定到设备机架上即可，装配工序更简单，也避免了多零件连接带来的松动隐患。对于需要做轻量化设计的桌面级自动化设备而言，这款支架的整体重量控制在0.4kg以内，在保证结构强度的前提下尽可能压缩了材料用量，不会给设备运动单元带来额外的负载负担。在实际选型使用时，仅需确认所配电机的法兰尺寸为Nema23标准规格，输出轴长度不超过立板到安装面的避让距离，即可直接适配使用，无需额外做孔位修改或者结构二次加工。
