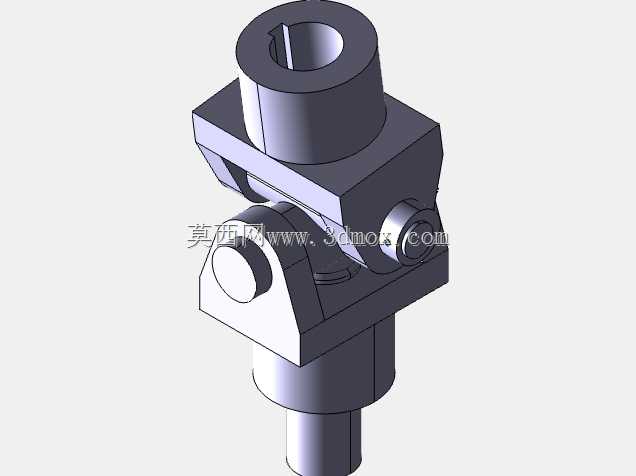

十字轴式万向U型关节耦合传动结构

　　在各类需要跨角度传递旋转扭矩的机械系统中，轴系对中偏差始终是设计阶段需要优先解决的问题——不管是量产车型的底盘传动路径，还是工业生产线的动力排布，受装配公差、机架形变、工况振动带来的轴端偏移，都会让刚性联轴器出现额外的附加载荷，轻则加速轴承磨损，重则直接出现轴系断裂的故障。这类U型结构的万向耦合件，就是针对这类非同轴传动场景开发的核心连接部件，它不需要两根连接轴保持严格的同轴度，允许两轴之间存在一定范围的角度偏移，在轴系存在夹角的状态下依旧可以稳定实现扭矩的连续传递，不会出现传动卡滞或者动力中断的问题。

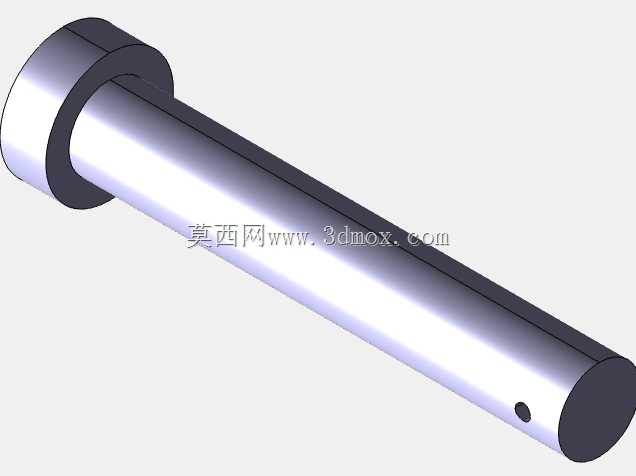

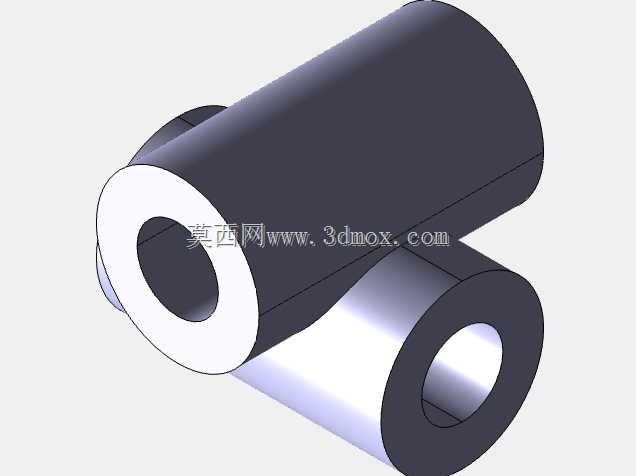

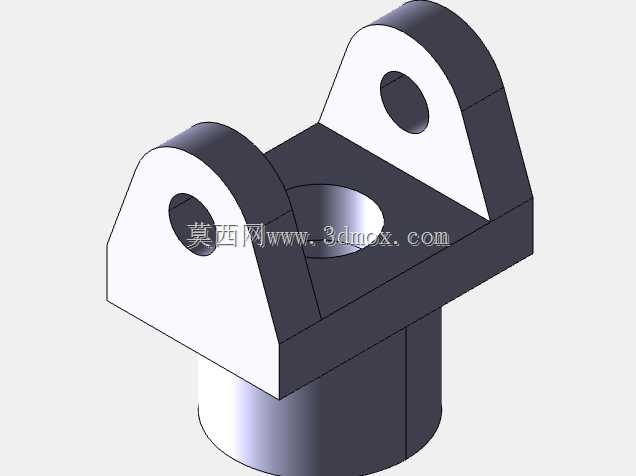

　　从结构设计逻辑来看，这个耦合件采用双轴套垂直排布的十字交叉布局，两个带通孔的筒状轴套分别用于对接两端的待连接轴，轴套内孔根据对接轴的标准直径做公差匹配，通常采用H7级的基孔制公差，保证和传动轴的配合间隙控制在合理范围，既不会因为间隙过大出现传动晃量，也不会因为过盈量太大导致装配困难。两个轴套的交叉位置预留了十字销的安装空间，通过十字销轴实现两个轴套之间的铰接，让两个轴套可以绕十字销的轴线做相对摆动，以此补偿两轴之间的角度偏差，这种结构的角度补偿能力通常可以达到单节15°到25°的范围，足够覆盖绝大多数工业场景的轴系偏移需求。

　　在实际选型应用过程中，首先需要确认的就是安装边界尺寸：轴套的外径决定了耦合件的最大回转半径，设计安装空间时需要在耦合件的最大回转轮廓外预留至少3mm的安全间隙，避免运转过程中和周边的机架、护罩等结构发生运动干涉；轴套的轴向长度则决定了和传动轴的配合深度，配合深度需要达到轴径的1.2倍到1.5倍，才能保证键连接或者顶丝固定的可靠性，避免大扭矩传递过程中出现轴和轴套之间的相对滑动。如果是用于高速传动的场景，还需要在设计阶段对耦合件做动平衡校验，因为两个轴套的偏心摆动会在高速运转时产生额外的离心振动，通常转速超过1000rpm的应用场景，就需要把动平衡等级控制在G6.3以上，减少振动对整个轴系的影响。

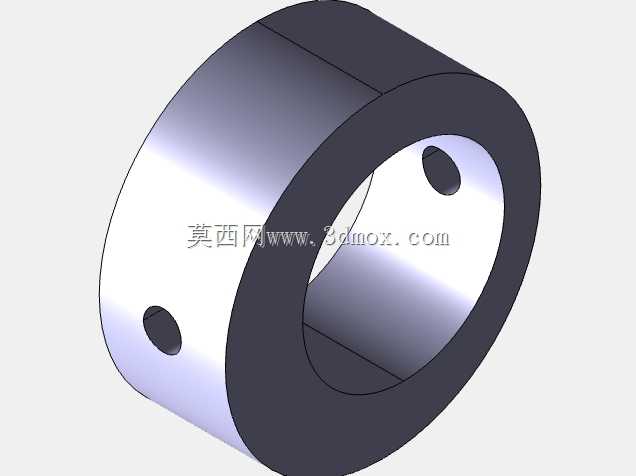

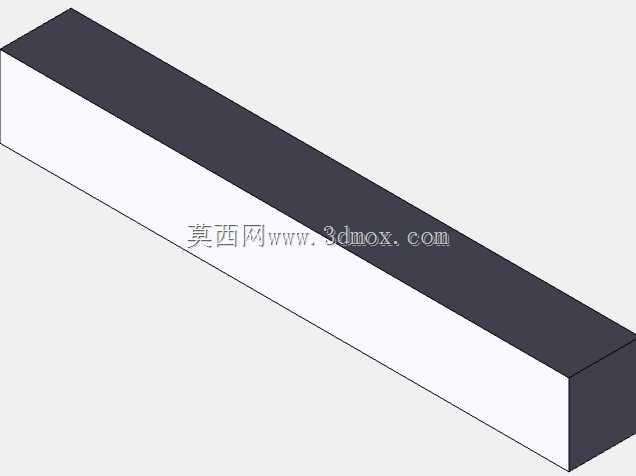

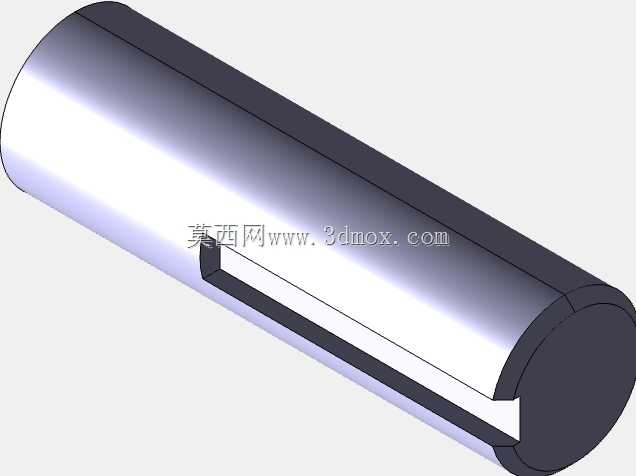

　　不同应用场景下的结构细节也会做针对性调整：比如用于汽车传动系统的万向耦合件，会在十字销的位置加装滚针轴承和注油嘴，减少铰接位置的转动摩擦，同时预留润滑脂的加注通道，延长部件的维护周期；用于普通工业设备、小扭矩传递的场景，则可以采用自润滑的铜套作为铰接衬套，简化结构降低制造成本，同时不需要定期加注润滑脂，减少后期维护工作量。轴套和传动轴的固定方式也有多种选择，小扭矩场景可以采用顶丝锁紧，装配拆卸都比较便捷；大扭矩场景则需要在轴套内孔加工标准键槽，通过平键实现扭矩传递，同时在轴端加装锁紧挡圈，防止轴向窜动导致的轴套脱出。

　　在建模实现过程中，需要重点关注两个轴套的交叉位置的过渡处理，不能出现结构干涉，同时要保证十字销安装孔的同轴度，两个垂直方向的销孔轴线必须相交于同一点，否则装配后会出现转动卡滞，无法实现预期的角度补偿效果。轴套的壁厚需要根据传递的额定扭矩做强度校核，通常采用45号钢或者40Cr材质加工，调质处理后硬度达到HB220-250，既保证足够的结构强度承受扭矩载荷，也具备一定的韧性应对工况下的冲击载荷。如果是用于有腐蚀环境的场景，还可以选择不锈钢材质或者做表面发黑、镀锌处理，提升部件的抗腐蚀能力，延长在恶劣工况下的使用寿命。

　　这类耦合件的应用覆盖范围极广，除了常见的汽车底盘传动系统，在机床的进给传动链、输送设备的动力传递单元、农业机械的动力输出结构、甚至部分小型电动工具的传动结构中都能看到这类结构的身影，它解决了刚性联轴器无法应对轴系角度偏差的痛点，同时结构简单可靠，加工制造成本低，维护便捷，是机械传动系统中应用非常广泛的轴系连接部件。在做结构设计时，还需要根据实际的传动转速、传递扭矩、允许的最大偏移角度来调整具体的结构参数，不能直接照搬通用尺寸，否则容易出现强度不足或者结构尺寸过大浪费安装空间的问题。
