多铰接孔联动曲柄连杆传动构件

　　这类带多铰接孔的联动构件，常出现在中小功率的往复式传动工位里，比如轻工包装线的间歇送料摆臂、小型冲压设备的进给驱动端、农用机具的拨料传动组，核心作用是把旋转轴的圆周运动，转化为指定行程的往复摆动或者直线推拉动作，相比单臂曲柄，它的多安装位设计能适配不同行程的输出需求，不用重新更换主臂就能调整传动比，在小批量多规格的设备改造场景里实用性很强。

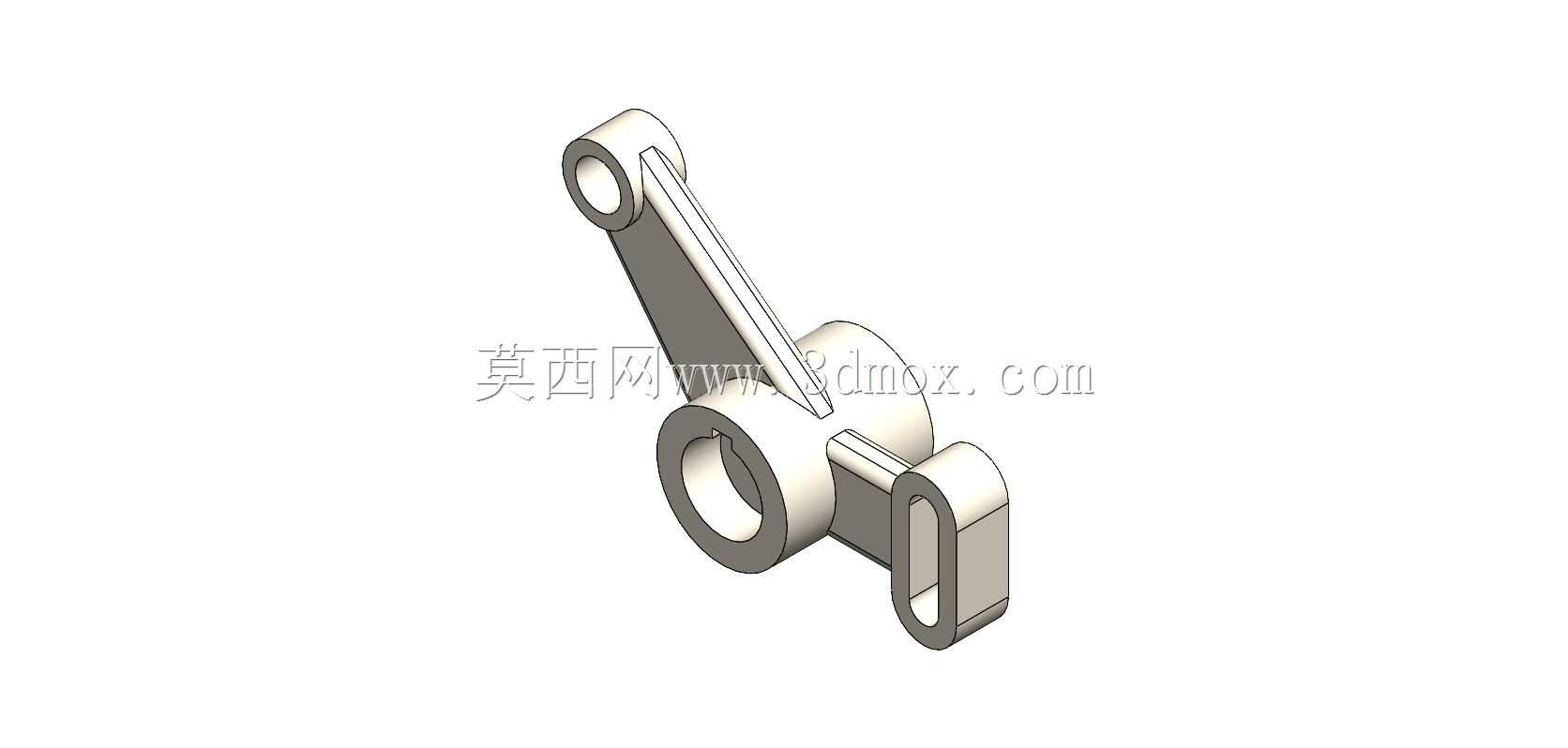

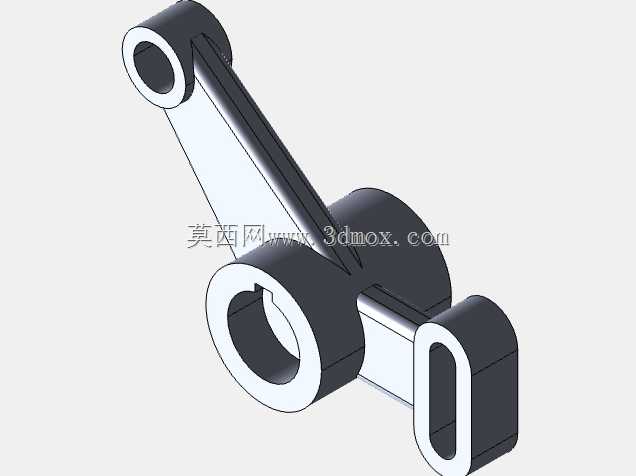

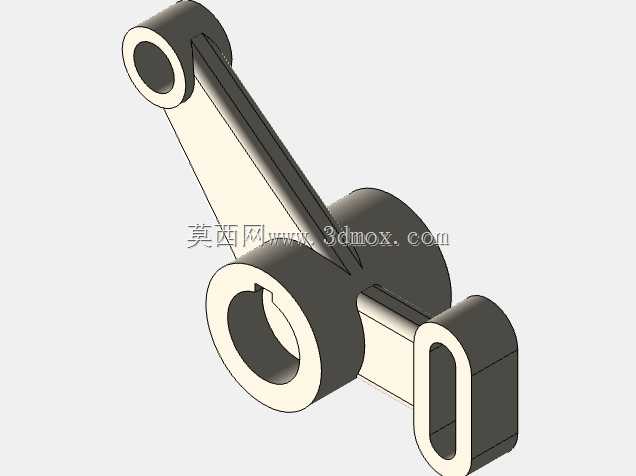

　　从结构上看，构件主体采用一体化铣削成型的思路，三个铰接位分别对应动力输入、中间支撑、动作输出三个节点：大直径的轴套端是和设备主轴配合的安装位，内孔预留了标准的轴承安装公差，能直接压入深沟球轴承抵消径向跳动，轴套外侧延伸出的加强筋顺着受力方向布置，刚好覆盖曲柄转动时的最大弯矩截面，避免长期交变载荷下出现臂身断裂的问题；中间的长条形连接臂做了等截面减重处理，厚度控制在既能满足扭转强度，又不会额外增加转动惯量的范围，臂身的棱边全部做了R2的倒角，既消除加工后的应力集中点，也能避免装配时刮伤操作人员；末端的腰型铰接孔是这个构件的设计巧思，它允许输出端的连接销在孔内有小范围的滑移量，能补偿安装时的同轴度误差，也能在传动遇到硬限位时起到微小的缓冲作用，避免刚性连接直接掰断销钉。

　　实际装配时要注意几个边界尺寸：大轴套端的外圆直径决定了它的转动扫掠半径，安装时要确认周边30mm范围内没有其他管线或者结构件干涉，避免转动时出现磕碰；连接臂的总长度对应输出端的摆动行程，腰型孔的长度方向要和初始安装时的受力方向保持一致，不然会抵消掉补偿间隙的作用，反而增大传动卡顿的概率。这类构件的受力特点是周期性交变载荷，所以建模时特意在三个铰接位的衔接处做了圆弧过渡，没有直角拐角，从根源上减少应力集中的风险，材质一般选用45号钢调质处理，表面做发黑防锈就能满足多数工况的需求，如果是用在食品级设备上，也可以换成304不锈钢材质，只需要调整轴套内孔的公差配合即可，整体结构没有复杂的曲面，普通三轴铣床就能完成加工，加工成本低，替换维护也很方便，不需要专用工装就能完成拆装。

　　在传动系统里，它属于中间传力部件，本身不直接参与作业动作，但是它的加工精度直接影响整个传动组的运行平稳性，如果臂身的两个铰接孔中心距公差超过0.02mm，就会导致输出端的行程出现偏差，在送料类工位上就会出现送料位置不准、卡料的问题，所以建模时三个孔的位置度公差设置在0.015mm以内，轴套内孔的圆柱度公差控制在0.01mm，保证和轴承配合时不会出现偏载。很多新手设计这类曲柄构件时，容易把臂身做的过厚，导致整个传动组的转动惯量过大，电机启动时需要克服的阻力变高，反而增加能耗，这个设计里的臂身厚度是按照传递15N·m扭矩的工况计算的，在满足强度的前提下尽可能做了减重，实际测试下来，配套60W的减速电机就能稳定驱动，不会出现启动卡顿的问题。另外腰型孔的两端做了半圆过渡，和连接销的接触面积不会因为滑移而变小，避免长期使用后出现孔位磨偏的问题，相比在臂身上打多个等距圆孔来调整行程的设计，腰型孔可以实现无级调整行程，适配性更强，在设备调试阶段能节省大量的调整时间。
