工业级大流量主管线液体过滤装置

在民用供水、工业循环水、中小型制程流体输送的管路系统中，主管路的前置过滤环节直接决定后端用水设备的使用寿命与流体洁净度，这款大流量主管线过滤装置，就是针对DN50口径主管路的前置拦截需求设计的核心配件。从实际应用场景来看，这类过滤器常被安装在入户供水总管、工业冷却循环水进水端、小型水处理设备前置预处理段、商用净水系统的第一级过滤位置，用来拦截流体中携带的泥沙、铁锈、大颗粒悬浮杂质，避免这些硬质颗粒进入后端的精密阀门、换热设备、泵体流道，造成密封面磨损、流道堵塞、换热效率下降等常见工程问题。

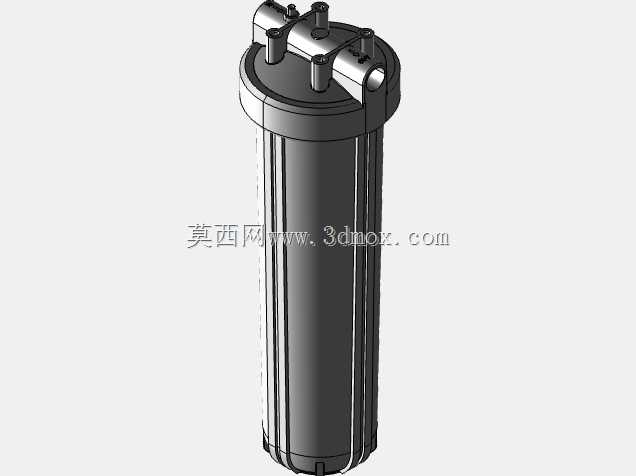

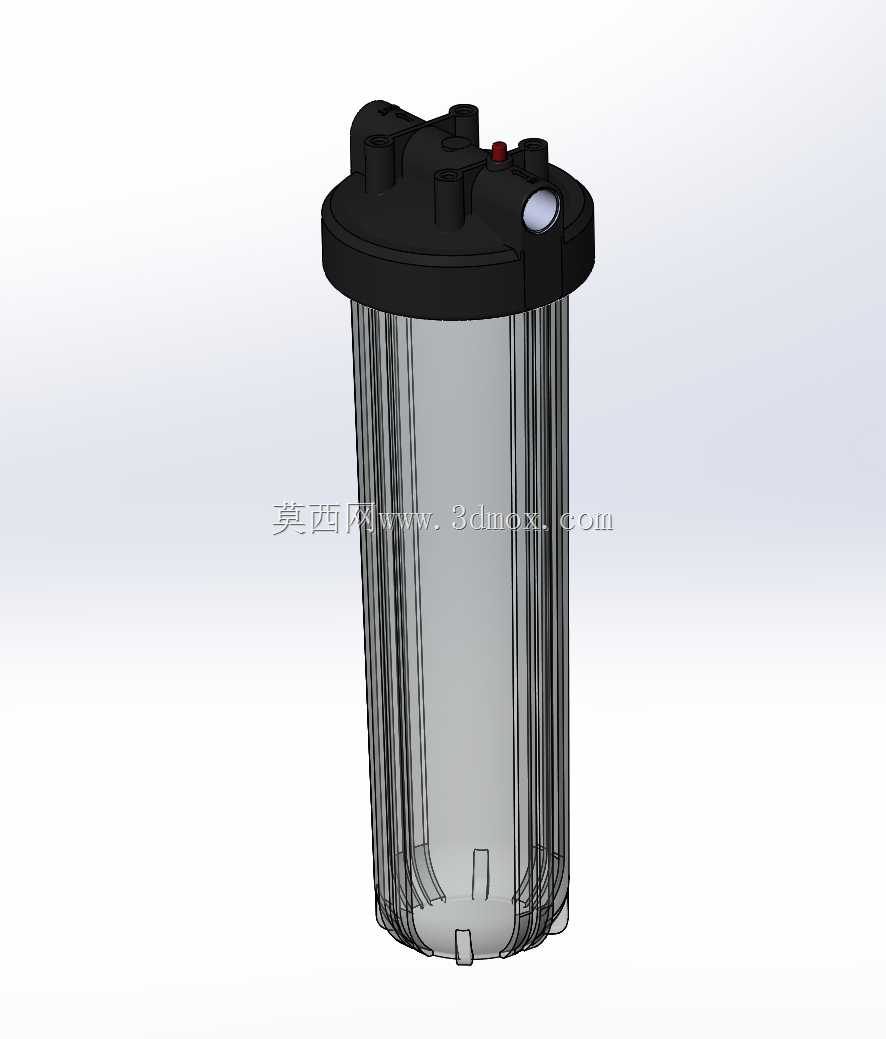

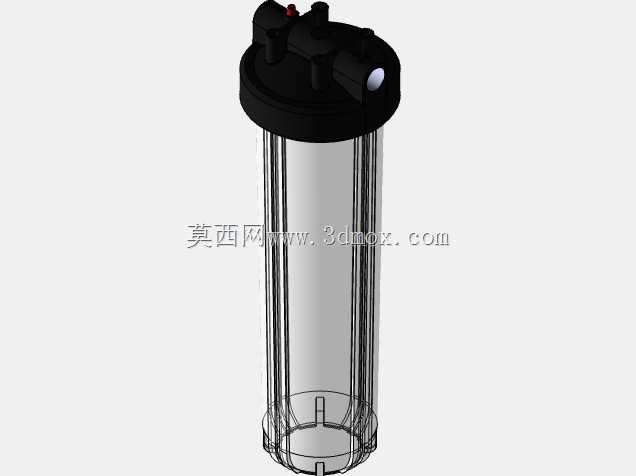

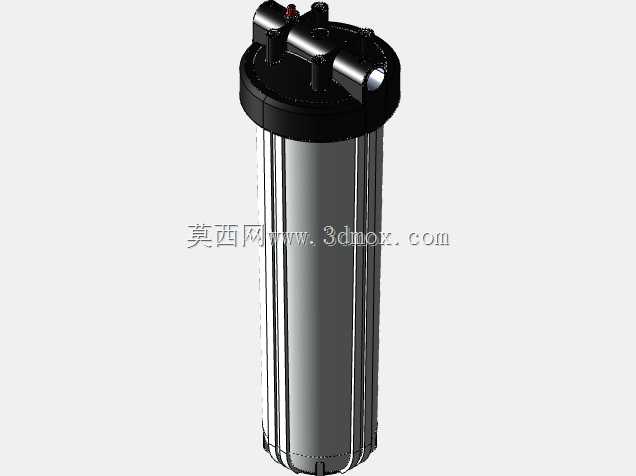

从结构设计思路来看，这款过滤装置采用了上置阀头加下置滤筒的经典立式结构，整体安装后垂直固定在管路上，不需要额外的支撑结构，仅靠两端的管路接口即可完成承重固定。顶部的阀头采用一体式黑塑材质，集成了进水、出水两个平行的外螺纹接口，接口方向与滤筒轴线垂直，安装时直接对接水平走向的主管路即可，不需要额外做管路变向转接，能有效减少管路接头数量，降低漏水风险。阀头顶部预留了手动排气阀结构，在首次通水或者更换滤芯后，可以通过顶部的排气阀排尽滤筒内部的空气，避免气阻造成的水流量下降、管路异响问题；部分工况下还可以在排气阀位置外接压差检测装置，实时监测滤芯前后的压力差，当压差达到设定阈值时就提示需要更换内部滤芯，不需要人工频繁拆检判断堵塞情况。

滤筒部分采用透明加强材质制作，日常巡检时可以直接透过筒壁观察内部滤芯的污染程度，不需要拆开设备就能判断是否需要维护，大幅降低日常运维的工作量。滤筒外壁做了竖向的加强筋结构，在不增加筒壁整体厚度的前提下提升了筒体的耐压能力，能够承受常规供水管网的0.6-1.0MPa工作压力，避免水锤冲击造成筒体开裂。滤筒与顶部阀头的连接采用旋转密封结构，更换滤芯时不需要将整个过滤器从管路上拆下，只需要拧开下部的滤筒，取出旧滤芯更换新的对应规格滤芯后，重新拧紧滤筒即可完成维护，单人操作全程不超过十分钟，不需要特殊工具。

从安装边界尺寸来看，这款过滤器的整体高度适配常规的管路安装空间，两个进出水接口的中心距与同规格的商用大胖滤瓶通用，替换现有管路中的旧过滤设备时不需要调整管路间距，直接替换即可完成安装。安装时需要注意在过滤器两端预留足够的操作空间，尤其是滤筒正下方要预留至少等于滤筒长度的拆卸空间，方便更换滤芯时将滤筒向下取出；同时过滤器的安装位置要避开低温冻裂风险区域，如果安装在室外管路需要做对应的保温处理，避免冬季筒内结冰膨胀造成筒体损坏。

在功能特性上，这款过滤器的内部可以适配不同精度的折叠滤芯、PP熔喷滤芯、线绕滤芯，根据不同的过滤需求选择5微米、10微米、20微米等不同过滤精度的内芯，就能实现从粗滤到精滤的不同过滤效果，不需要更换外部壳体，只需要更换内部滤芯就能适配不同的工况需求。阀头内部的流道做了圆弧过渡设计，没有直角死角，流体通过时的压损非常小，在额定流量下不会造成明显的管路压降，能够满足大流量供水场景下的通流需求，不会因为加装过滤器造成主管路水流量不足的问题。密封部位采用了径向O型圈密封结构，相比平面密封的结构，径向密封的耐压能力更强，在水压波动的情况下也不容易出现渗漏问题，密封件的使用寿命更长，日常维护时只需要在更换滤芯时检查O型圈是否有老化变形，出现磨损时及时更换即可保证密封可靠性。

在实际选型应用中，需要根据主管路的实际流量匹配对应的滤芯规格，避免流量超过滤芯的额定通流能力造成滤芯过早堵塞、压损过大的问题；同时要根据流体的化学特性选择对应的密封圈和滤筒材质，处理有弱腐蚀性的流体时需要更换对应的耐腐材质部件，避免长期使用过程中材质老化造成设备损坏。这款过滤装置的结构设计充分考虑了民用和普通工业场景的运维需求，没有复杂的电控结构，纯机械结构的可靠性更高，不需要外接电源即可工作，适合在没有供电条件的管路上安装使用，长期使用的故障率极低，只需要定期更换滤芯即可维持正常工作。
