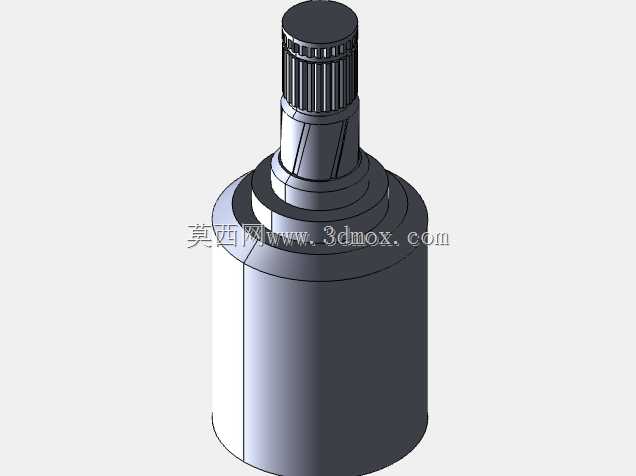

等速万向节接头内部结构三维数模

本次拆解呈现的CV接头内部结构，是前置前驱车型传动系统中承担扭矩传递、角度补偿的核心部件，日常工况下需要在悬架跳动、车轮转向带来的夹角变化过程中，始终保持动力输出的等速特性，避免车轮转速波动带来的行驶抖动、传动冲击问题。从实际装车场景来看，这类部件布置在半轴与轮毂单元的连接位置，外侧靠近轮毂轴承的球笼结构需要兼顾大角度转向时的传动连续性，内侧靠近差速器端则需要补偿悬架上下跳动带来的轴向长度变化，本次呈现的内部结构完整还原了钢球滚道、星形套、钟形壳、保持架的配合关系，能直观看到各零件在不同摆角下的接触状态。

从功能特性来看，该结构通过六个均匀分布的钢球在内外滚道之间的滚动接触，实现输入轴与输出轴在存在夹角时的等速传动，相比传统十字轴万向节，不会因为轴间夹角产生转速周期性波动，能大幅降低高速行驶时的传动振动，适配乘用车1500-6000转的常用动力输出区间。设计过程中，滚道的曲率中心偏移量是核心参数，需要保证钢球在任意摆角下始终处于两轴夹角的平分面上，这也是实现等速传动的核心逻辑，建模时需要严格控制滚道的圆弧轨迹、保持架的窗口间隙，避免钢球在传动过程中出现卡滞、滑移量过大的问题。

从安装边界来看，该接头的钟形壳端部设计有花键轴段，用于和轮毂轴承内圈配合传递扭矩，花键参数采用乘用车常用的模数1.0、齿数26的渐开线花键，配合端面的锁紧螺纹结构，能保证在大扭矩输出时不会出现松脱。整体外径控制在85mm以内，适配多数A级乘用车的轮腔空间，最大允许摆角达到42度，满足车辆满载转向时的角度需求，轴向预留的滑移行程可以覆盖悬架上下跳动120mm的补偿量，不需要额外增加滑动花键结构。

建模过程中对内部配合间隙做了还原，保持架与内外滚道的间隙控制在0.2-0.4mm之间，钢球与滚道的接触间隙控制在0.05mm以内，既保证传动过程中的灵活性，又避免间隙过大带来的冲击异响。外层的护套安装槽结构也做了完整呈现，实际装车时橡胶护套通过卡箍固定在钟形壳和半轴杆部，防止内部润滑脂泄漏、外界泥水进入磨损滚道，护套的卡接槽深度设计为2.5mm，能保证车辆在高速行驶、泥水飞溅工况下的密封可靠性。

从工程应用角度，这类数模可以用于传动系统的运动干涉检查，在底盘设计阶段验证悬架跳动、车轮转向过程中球笼是否会与周边的减震器、转向拉杆发生运动干涉，也可以用于教学演示，帮助结构设计新人理解等速万向节的等速传动原理，避免在选型时出现摆角不足、滑移量不够导致的部件早期损坏问题。日常维修场景中，也可以通过该结构直观判断钢球、滚道磨损后产生的松旷量，对应排查车辆行驶时转向抖动、加速异响的故障点。
