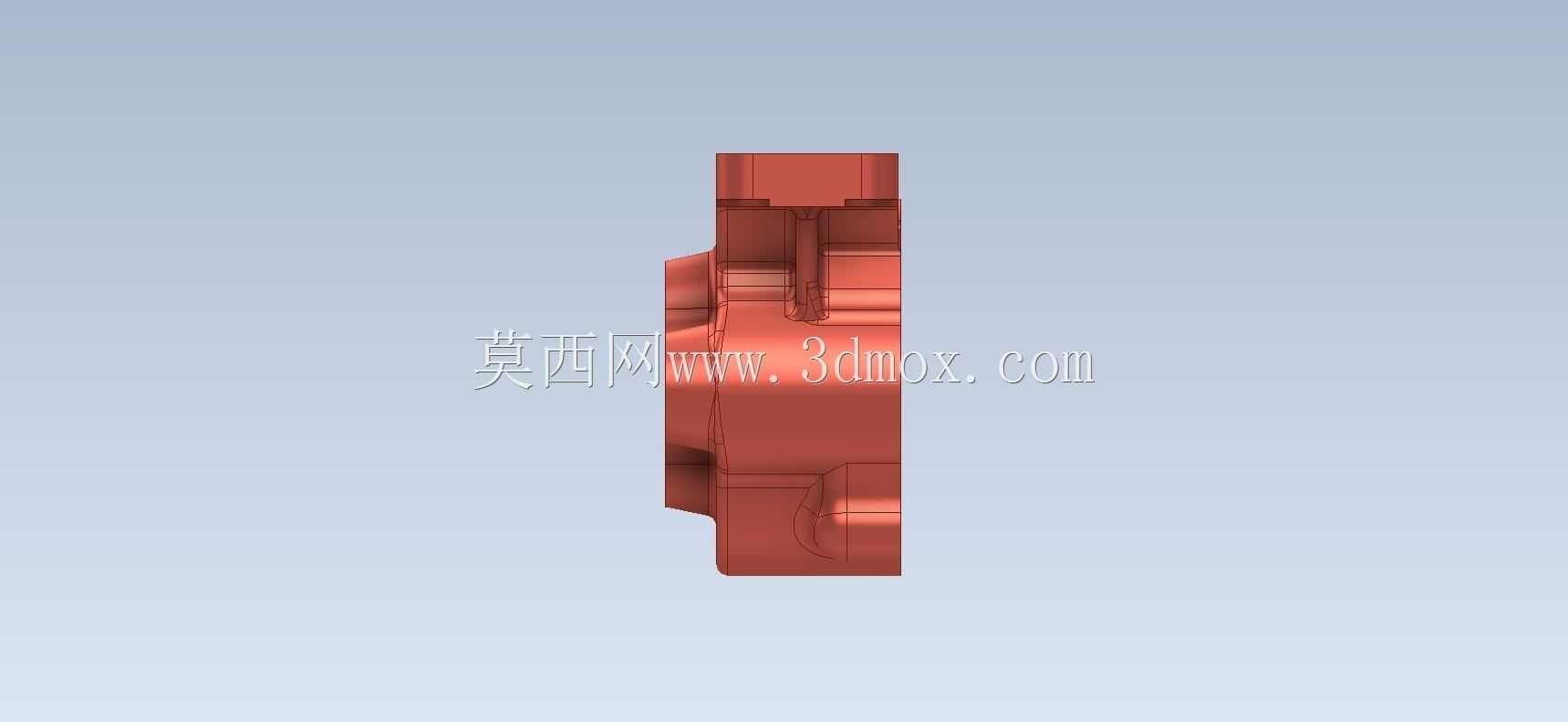

齿轮泵壳体结构三维设计方案

　　齿轮泵作为液压系统里应用最广的动力元件之一，其壳体承担着容纳齿轮副、构建密闭容腔、连接外部油路、承载安装载荷的核心作用，本次设计的齿轮泵壳体，针对低压润滑系统、小型液压站、工程机械辅助油路这类工况做了结构优化，能适配模数2以内的外啮合齿轮副，满足额定压力16MPa以内的使用需求。从实际使用场景来看，这类齿轮泵壳体常被用在机床润滑供油单元、小型工程机械的液压助力系统、农用机械的液压执行机构供油端，还有部分工业设备的冷却循环油路里，因为这类场景对泵的体积要求紧凑，同时需要壳体具备足够的刚性，避免齿轮啮合时因为壳体变形导致内泄漏增大，影响容积效率。

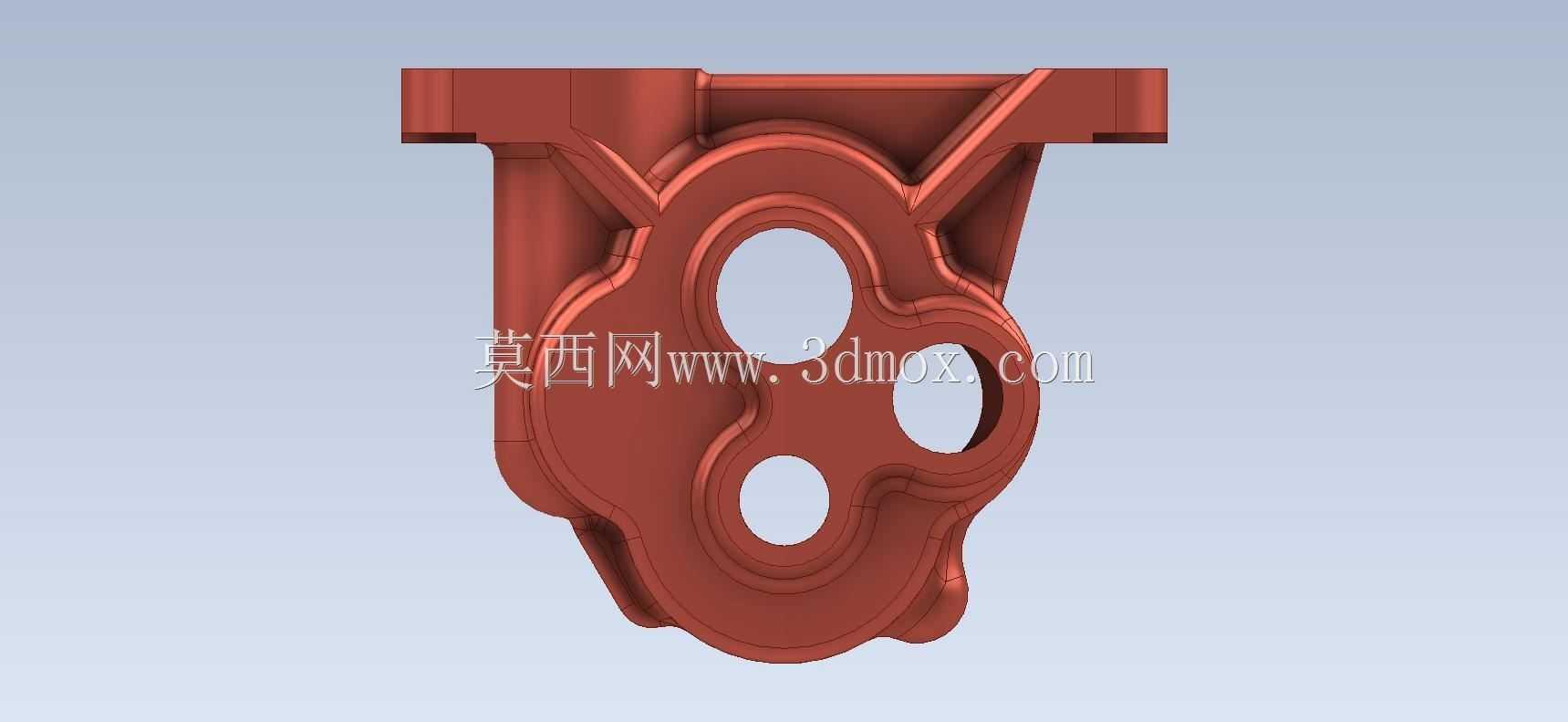

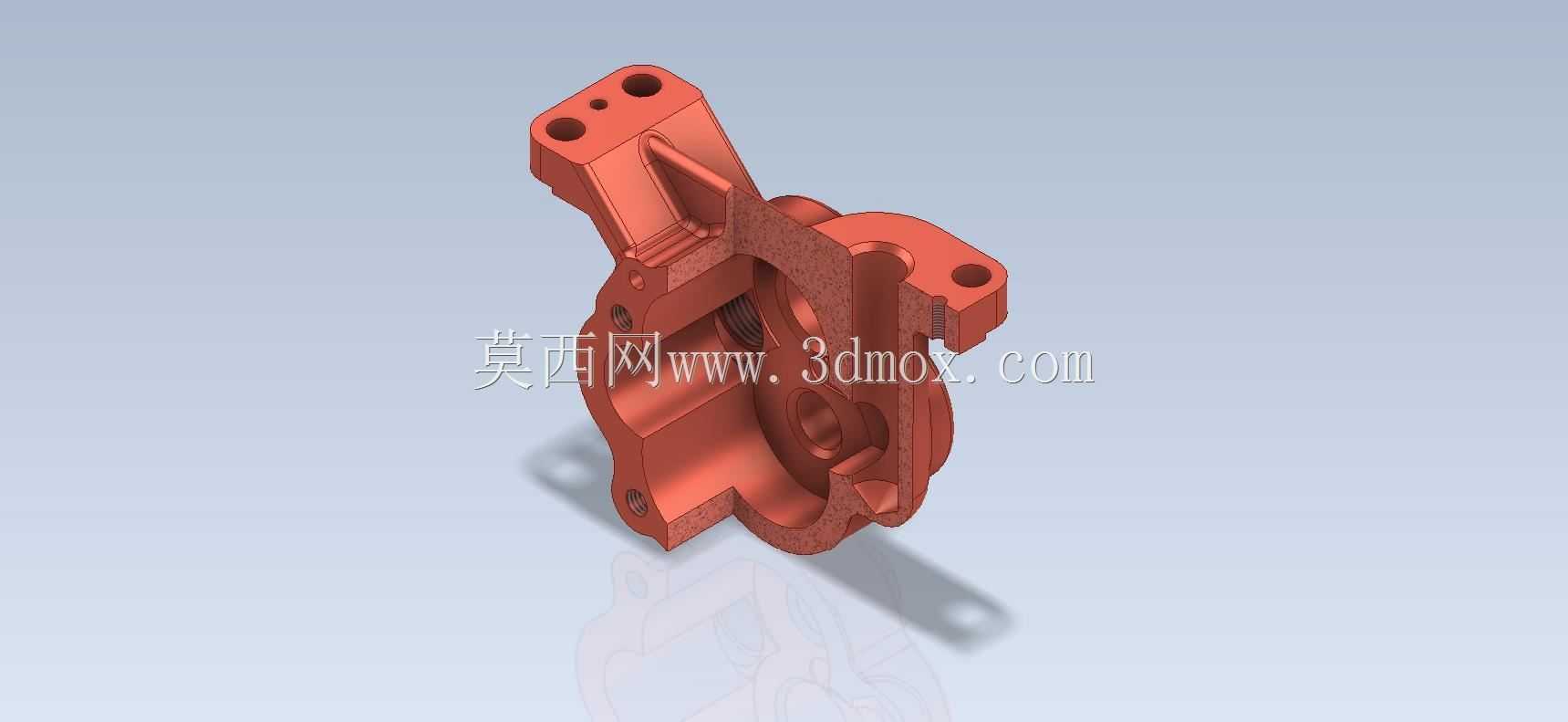

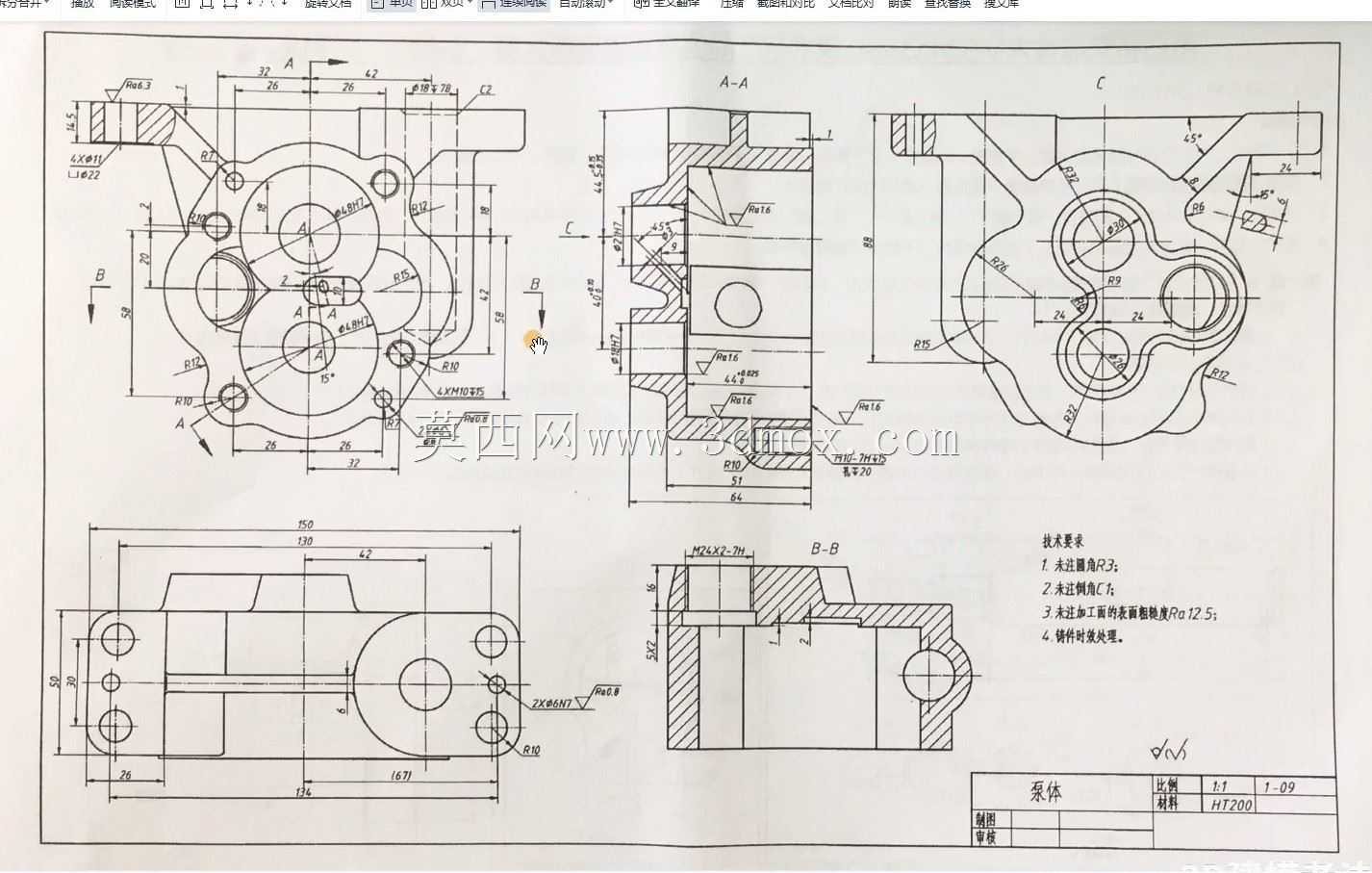

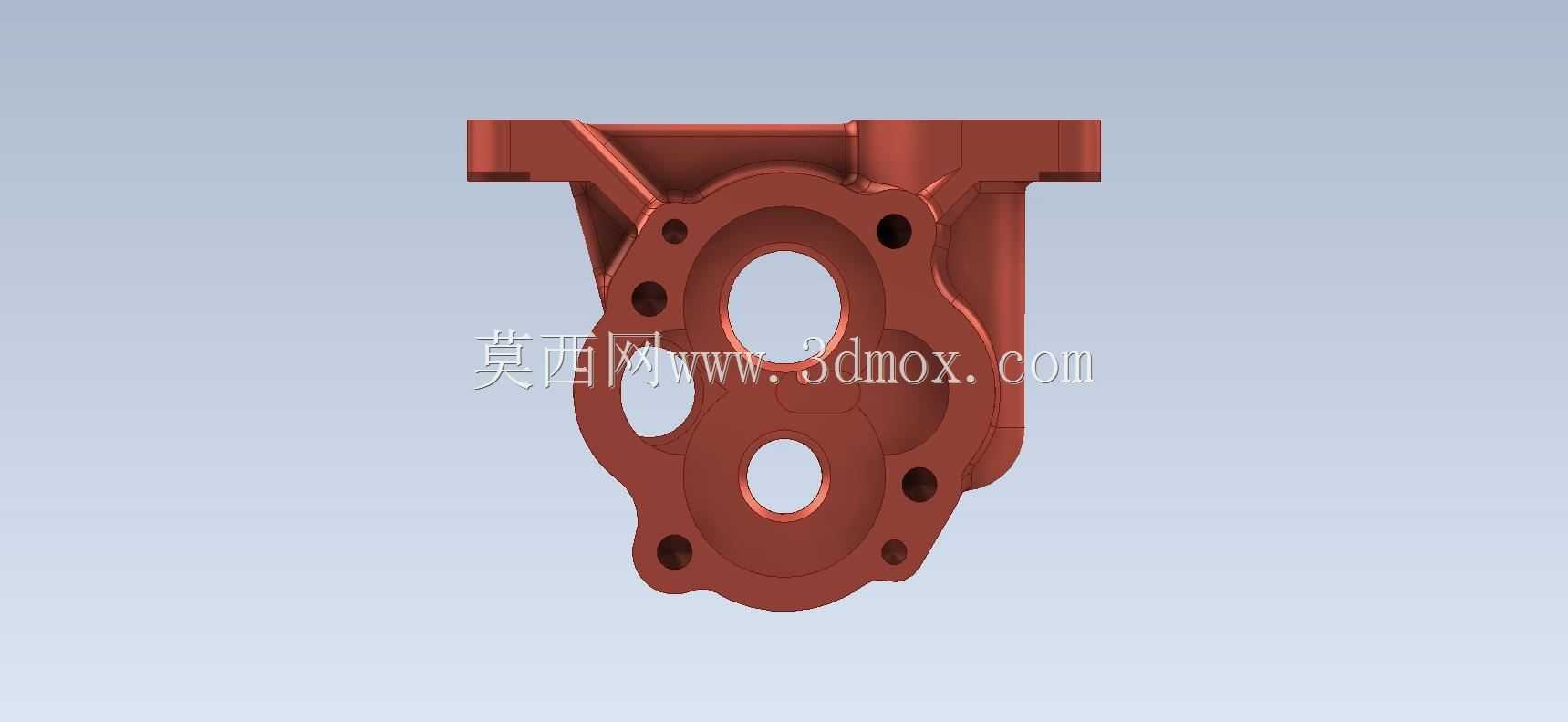

　　设计思路上，首先围绕齿轮副的啮合腔做了壁厚优化，腔体部分采用不等厚设计，齿轮啮合区域的壁厚比外部安装区域厚2mm，既保证了高压区的结构强度，又不会让整体重量过大；进油口和出油口的法兰位置做了凸台加强，避免管路安装时的拧紧力矩导致接口开裂，同时法兰面上的密封槽深度控制在1.8mm，适配O型圈的压缩量要求，保证静密封的可靠性。壳体上的轴承安装孔采用了同轴度0.02mm的公差设计，因为齿轮轴的支撑精度直接决定齿轮的啮合间隙，一旦同轴度超差，会出现齿轮偏磨、噪音增大、容积效率下降的问题，所以在建模时就把安装孔的位置度约束和腔体的中心基准做了关联，后续加工时可以一次装夹完成两个轴承孔的镗削，减少装夹误差。

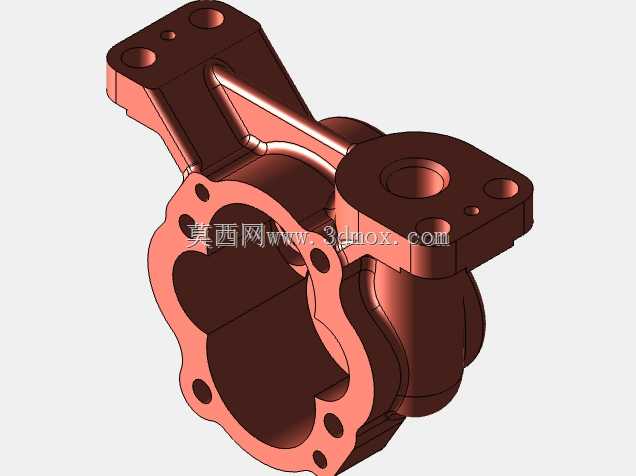

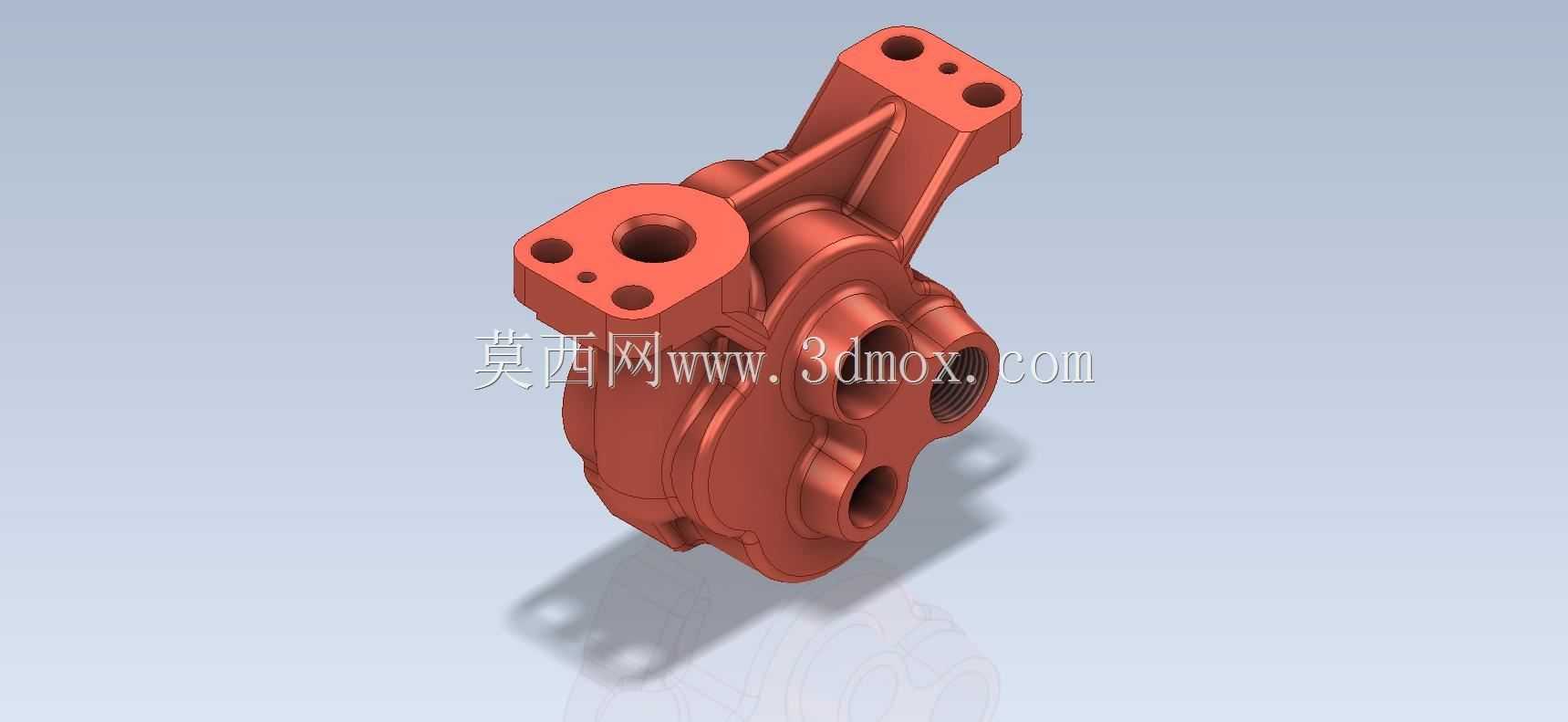

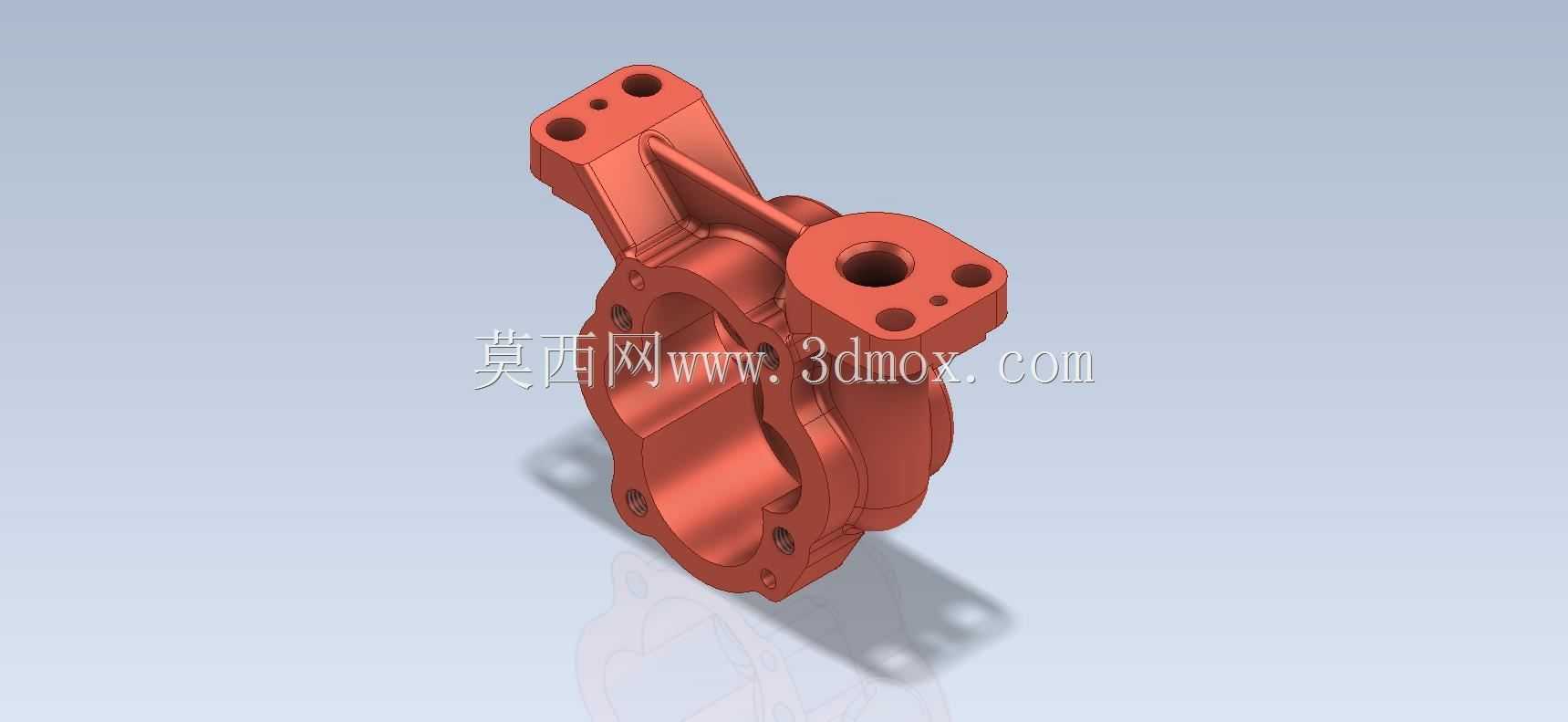

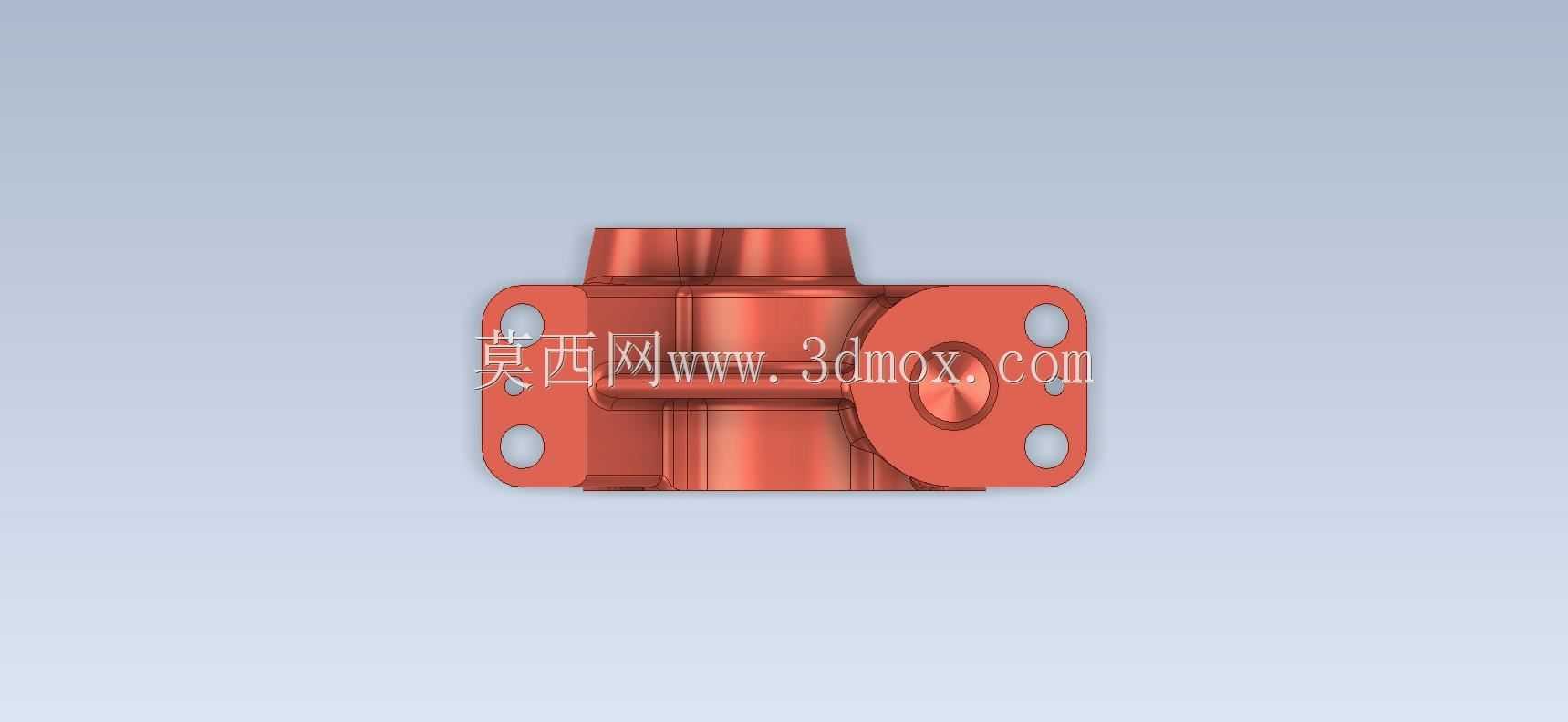

　　安装边界方面，壳体上的三个安装凸台分别布置在腔体的上部和侧部，凸台上的安装孔直径为8.5mm，适配M8的安装螺栓，三个安装点的平面度控制在0.05mm以内，保证泵体安装到设备基座上时不会出现翘曲变形；上部的两个凸台是用来安装泵盖或者集成阀组的，孔位的位置度公差控制在0.1mm，方便和阀组的油口对齐，减少额外的过渡连接板。壳体的整体外形尺寸控制在120mm×90mm×85mm以内，属于紧凑型设计，能在狭小的设备安装空间里布置，不会和周边的管路、其他元件产生干涉。

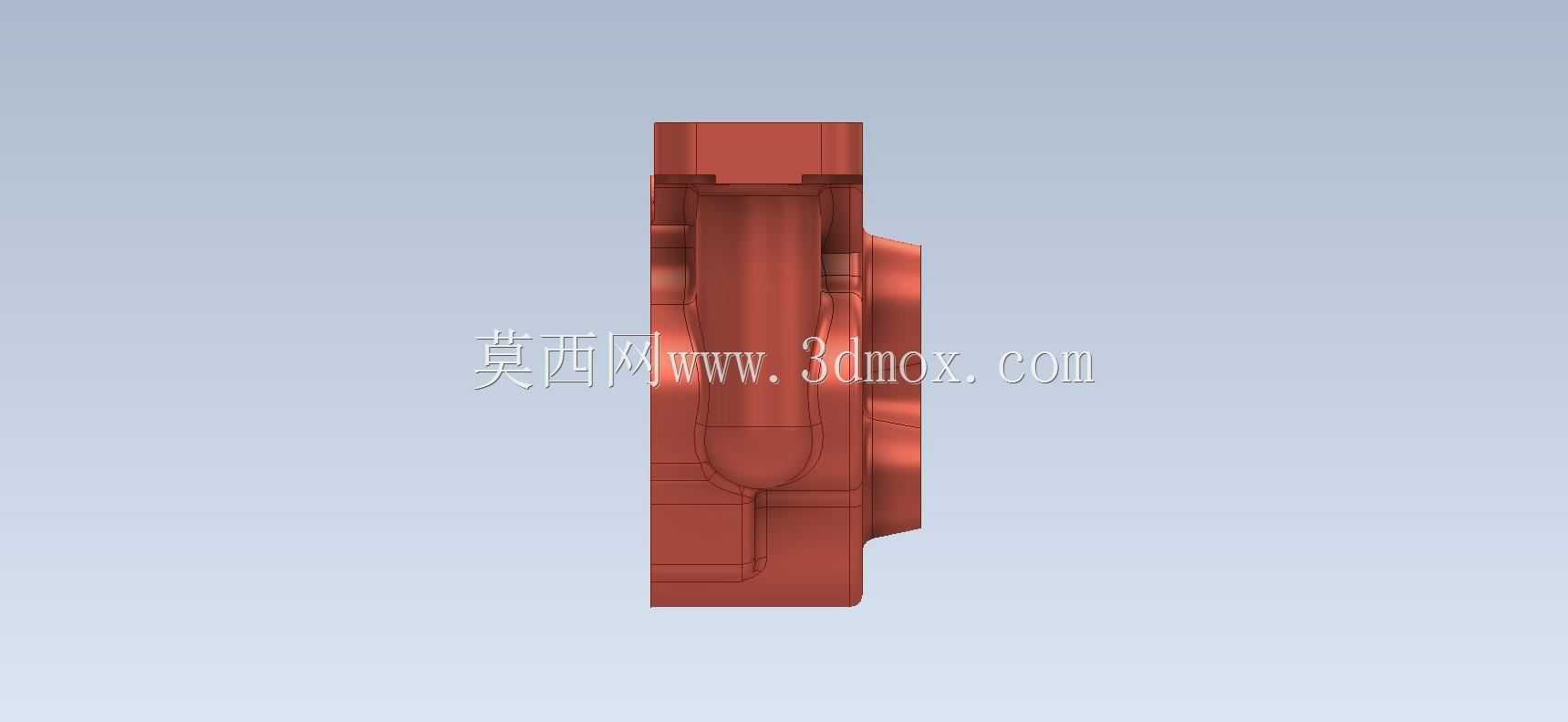

　　从功能特性来看，壳体内部的卸荷槽做了对称设计，位置对应齿轮的啮合点，能有效减少齿轮啮合时的困油现象，降低泵运行时的噪音和压力脉动；壳体上的泄油孔直接连通到进油腔，不用额外布置外部泄油管路，简化了系统的管路设计；腔体内部的流道做了圆角过渡，避免油液在流道内产生涡流，减少压力损失，同时也能避免杂质在直角位置沉积，影响油液清洁度。另外壳体的外部加强筋采用了斜向布置，既提升了壳体的抗变形能力，又不会在铸造时产生缩孔缺陷，筋的厚度控制在5mm，和主体壁厚的比例控制在1:1.2，符合铸造工艺的要求，减少铸造废品率。

　　在实际选型适配的时候，需要注意这个壳体适配的齿轮齿宽不能超过35mm，进油口的通径是15mm，出油口通径是12mm，匹配的流量范围在10-25L/min，如果需要更大的流量，就需要调整腔体的宽度尺寸，同时重新核算壁厚的强度。安装时要注意壳体和泵盖结合面的平面度，如果结合面有磕碰划伤，会导致结合面泄漏，需要研磨修复后再进行装配；轴承安装孔如果出现磨损，会导致齿轮轴下沉，啮合间隙变大，这时候就需要更换壳体或者对孔进行镶套修复。这类壳体一般采用铸铁或者铝合金铸造，铸铁版本适合压力稍高的工况，减震性更好，铝合金版本重量更轻，适合移动设备上使用，建模时已经预留了两种材质的加工余量，不管是采用压铸还是砂型铸造工艺，都能直接用这个模型开模生产，不需要做太多的结构调整。
