航模用60A 12S锂电电子调速器结构

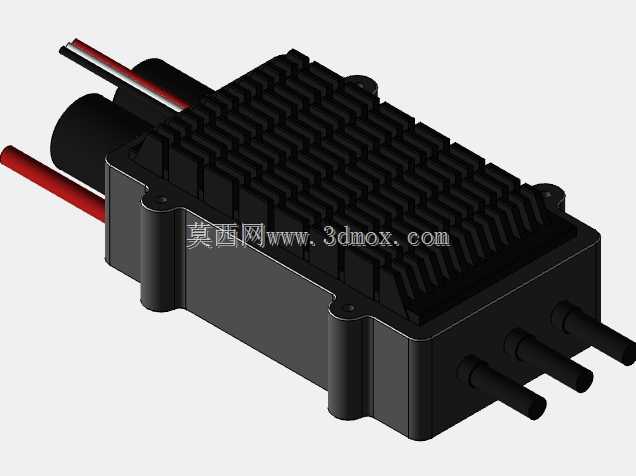

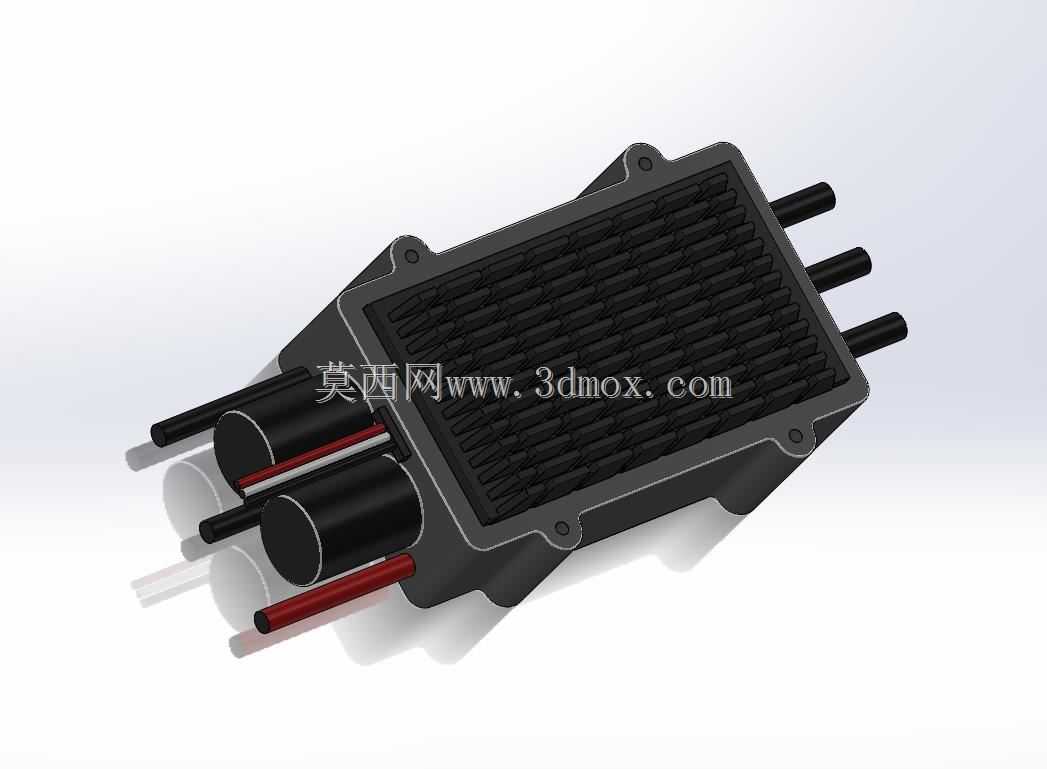

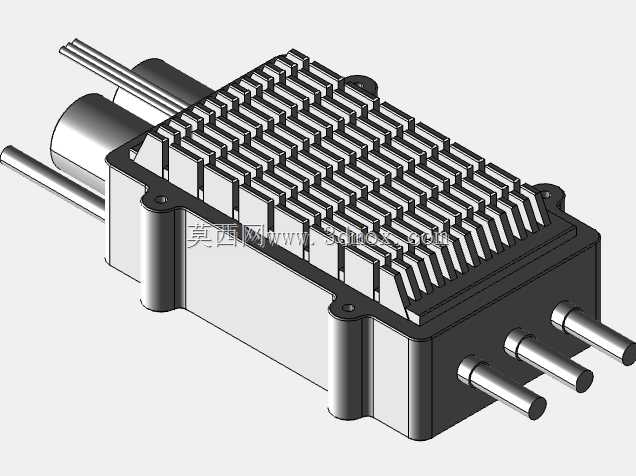

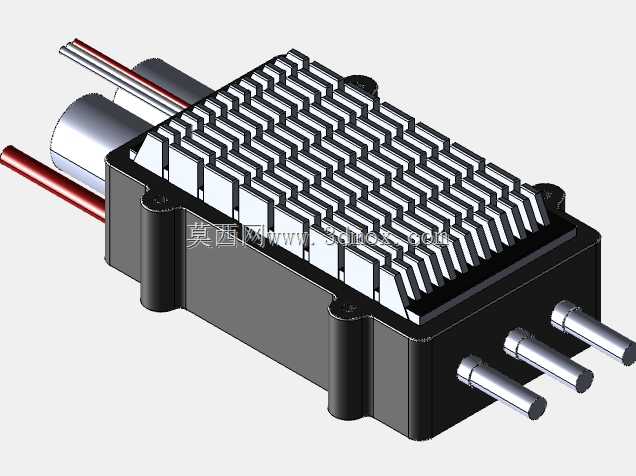

　　这款功率控制单元主要面向多旋翼、固定翼航模以及小型无人动力平台的动力输出管控场景，核心作用是承接锂电池输出的直流电能，按照飞控系统给出的油门信号完成功率转换，为无刷电机提供匹配的三相驱动电流，实现动力输出的线性调节。从结构设计来看，外壳采用上下扣合的密封式结构，上盖表面排布密集的平行散热鳍片，鳍片走向顺着设备安装后的气流方向布置，在航模飞行过程中可以借助迎面气流带走功率MOS管工作产生的热量，避免大电流工况下器件过热触发降频保护。

　　外壳侧边预留的三个柱状接口是电机三相线的出线位，采用侧出式设计可以避免线材在设备上方堆叠，减少飞行过程中的风阻，同时也能降低线材与机架结构件干涉的概率；另一侧伸出的红黑粗线是电源输入线，线径匹配60A持续电流的载流要求，线材根部做了应力释放结构，避免飞行振动导致线材根部焊盘脱焊。设计阶段首先考虑的是安装边界的适配性，整体外壳采用长方体构型，边角做了圆弧过渡处理，既可以减少应力集中，也能在紧凑的机架安装空间内避免棱角剐蹭其他线材或结构件；外壳两侧预留的凸耳是安装固定位，凸耳上的安装孔位间距匹配主流航模机架的电调安装孔距，安装时可以直接通过减震胶圈固定在机架侧板或者机臂上，不需要额外制作转接支架。

　　内部腔体的空间预留充分考虑了功率板、电容组以及驱动芯片的排布，功率器件直接贴合在上盖散热鳍片的内表面，中间预留导热垫的填充空间，保证热量可以快速传导到外壳散出；腔体边缘做了密封槽设计，扣合后可以阻挡户外飞行时的灰尘、雨滴进入腔体内部，适应复杂的户外飞行环境。从功能特性来看，这款设备支持6-12S锂电池输入，持续输出电流可达60A，匹配高转速无刷电机的驱动需求，油门响应速度适配航模特技飞行的动力响应要求，内置的电流检测、温度检测模块可以实时反馈工作状态，配合飞控完成动力异常的保护触发。

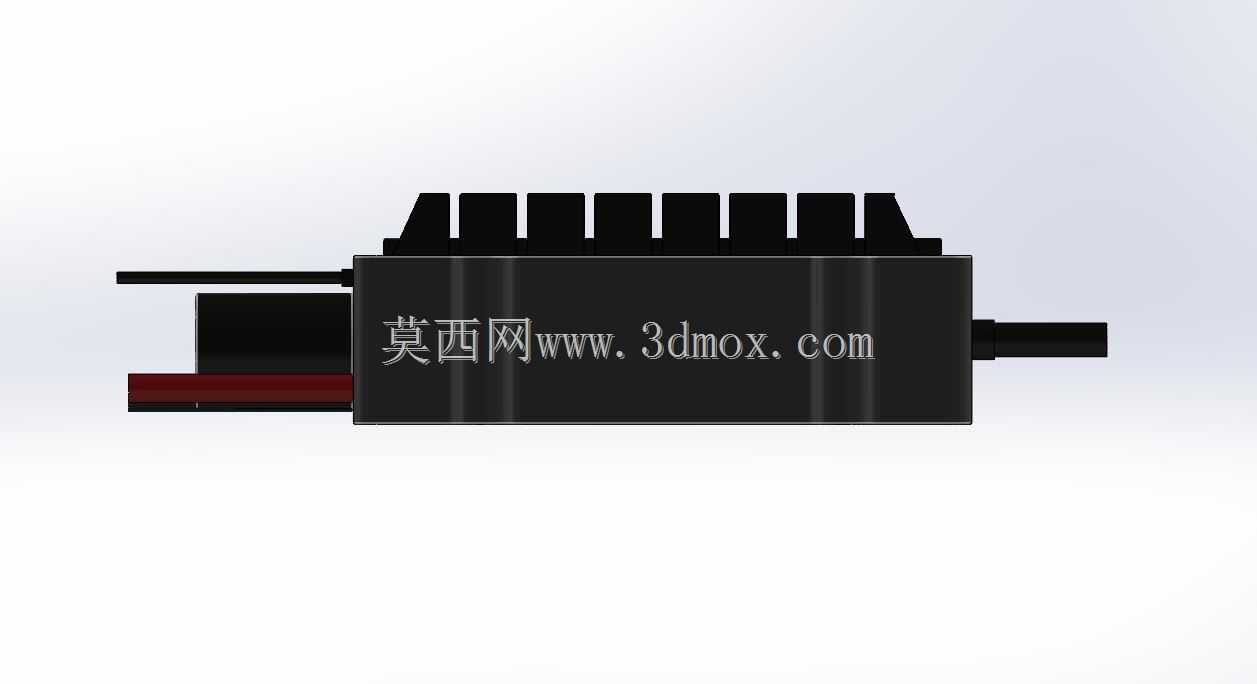

　　在实际选型适配时，需要注意设备的出线方向与机架走线的匹配度，侧出的三相线可以顺着机臂方向延伸到电机端，减少线材弯折的角度，降低线材的疲劳损伤；电源输入线的长度可以根据电池安装位置调整，避免线材过长增加重量或者过短导致接插受力。外壳的散热鳍片高度经过优化，在保证散热面积足够的前提下控制整体设备的厚度，避免设备突出机架过多增加风阻，同时鳍片之间的间距足够大，不会因为飞行过程中积累的灰尘堵塞散热通道，日常维护只需要用毛刷清理鳍片缝隙即可。安装固定时凸耳位置的减震胶圈硬度选择要适中，过硬的胶圈无法过滤电机传递的振动，容易导致内部焊点疲劳开裂，过软的胶圈则会导致设备在飞行过程中出现晃动，干扰内部传感器的检测精度。整体结构的设计完全围绕航模动力系统的实际使用需求展开，没有多余的装饰结构，每一处外形设计都服务于散热、安装、走线、防护这些实际工程需求，对于从事航模动力系统设计、小型无人平台动力选型的结构工程师来说，这个模型可以直接作为电调安装位设计、动力系统排布的参考样本，也可以用于虚拟装配时的干涉检查，确认设备与机架、电池、飞控等其他部件的空间匹配关系。
