C型立式加工铸造夹座结构设计

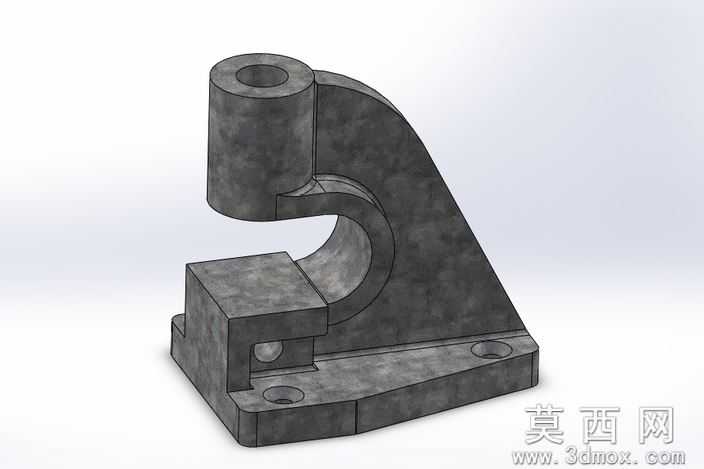

本作品为立式C型结构的加工铸造夹座三维模型，整体采用一体化铸造成型的结构思路设计，建模阶段以SolidWorks为核心工具，通过草图绘制、特征拉伸、切除、圆角过渡等基础特征命令完成主体结构搭建，同时针对铸造工艺特性添加了合理的拔模斜度与铸造圆角，避免铸件出现应力集中、冷隔等工艺缺陷，兼顾结构力学性能与铸造生产可行性。模型渲染阶段采用铸铁材质作为基础材质，通过调整材质的粗糙度、金属度、环境光遮蔽参数，还原铸铁件表面略带粗糙的哑光金属质感，同时搭配浅灰色渐变背景与柔和的侧上方打光方案，清晰呈现构件的轮廓层次与结构细节，让观看者能够直观识别各部位的结构形态。从结构设计来看，该夹座底部为带安装孔的矩形安装底板，底板上设置两处沉头安装孔，可通过螺栓将整个构件稳固固定在工作台面，保证工作状态下的结构稳定性；底板向上延伸出弧形过渡的C型支撑臂，支撑臂采用变厚度设计，受力较大的根部区域做加厚处理，向顶端延伸过程中逐步收窄厚度，在保证整体结构刚性的前提下尽可能减少材料用量，降低铸件整体重量；支撑臂顶端为带轴向通孔的圆柱套筒结构，可用于安装压杆、导柱类执行部件，套筒与支撑臂衔接处做圆弧过渡处理，分散工作状态下的集中应力；C型开口内侧下方设置带定位槽的方形工作台面，台面上预留定位孔与安装槽，可用于装夹待加工工件，工作台与底板之间设置加强筋结构，进一步提升承载部位的结构强度，避免装夹受力时出现形变。整个设计过程围绕铸造加工的工艺特性展开，所有非配合面均保留铸造所需的工艺余量，配合面则预留后续机加工的余量空间，既满足铸造生产的脱模、成型要求，也适配后续铣削、钻孔等精加工工序的加工需求，结构布局紧凑合理，C型开口的空间设计能够满足一定尺寸范围内工件的装夹操作需求，整体结构无冗余设计，各部位的受力路径清晰，可作为小型工装夹具的基座构件，应用于小工件的压装、冲孔、铆接等加工场景。
