立式双屏自助服务终端设备外观结构

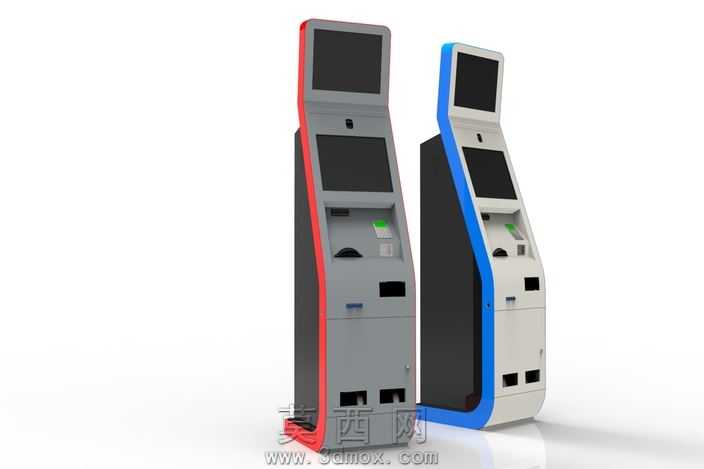

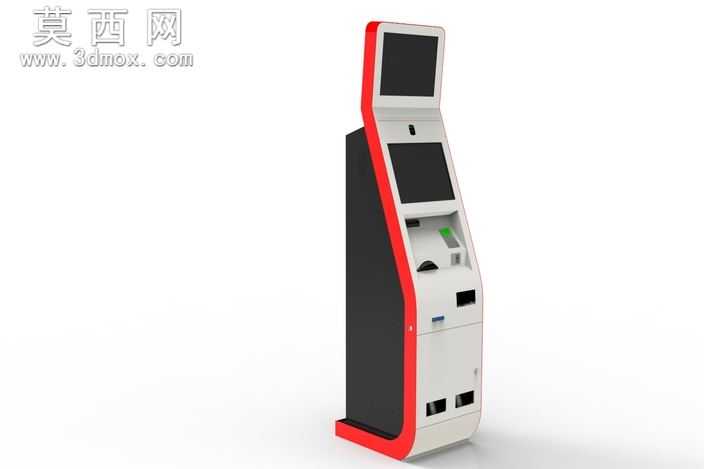

本作品为立式双屏自助服务终端的三维建模成果，建模过程围绕产品实际量产的落地需求展开，首先通过基准面搭建确定设备整体的长宽高比例，以符合人体工程学的操作高度为核心依据，划定上部显示屏区、中部操作交互区、下部功能舱区的三段式结构边界。建模阶段优先完成主体外壳的曲面与实体融合构建，针对设备侧边的弧形过渡特征，采用放样、边界凸台等命令实现顺滑的曲面衔接，避免生硬棱角带来的视觉突兀感与使用安全隐患，同时保证外壳钣金件的折弯工艺可行性，所有折弯处预留符合钣金加工标准的圆角半径，减少后续生产的工艺难度。材质设置阶段，主体外壳的侧部与背部采用哑光黑色金属烤漆材质，调整材质的粗糙度参数模拟真实磨砂漆面的漫反射效果，正面边框与底部包边采用亮红色金属烤漆材质，通过细微的反射参数调整突出色彩的视觉辨识度，上下两块显示屏分别赋予高透玻璃覆盖的液晶面板材质，添加轻微的屏幕反光效果提升真实感，操作区的插卡口、凭条出口、密码键盘区域分别对应设置磨砂塑料、金属读卡口、硅胶按键等差异化材质，通过材质的质感区分强化不同功能区域的视觉引导性。结构设计上充分考虑自助终端的实际使用场景，上部屏幕面向站立用户提供远距离信息展示功能，中部倾斜屏幕适配用户近距离操作的视角，操作区的内凹设计可在一定程度上保护用户操作隐私，下部预留的多个开口对应设备维护、票据打印、外设拓展的功能需求，内部预留充足的走线空间与硬件安装位，可适配工控主机、打印机、读卡器等多种标准自助设备硬件。渲染阶段采用影棚级三点布光方案，主光源从设备侧前方45度角投射，突出设备正面的结构层次与色彩对比，辅光源补充暗部细节避免阴影区域死黑，顶部轮廓光勾勒设备的侧边弧形线条，凸显立式设备的挺拔感，最终渲染效果完整还原设备的真实外观质感，可直接用于产品方案展示、生产前的外观确认环节，建模过程中所有特征均保留参数化记录，可根据后续需求快速调整设备尺寸、屏幕比例、色彩搭配等设计元素，适配不同场景的自助服务终端定制需求。
