适配AM2主板的CPU水冷散热冷头结构

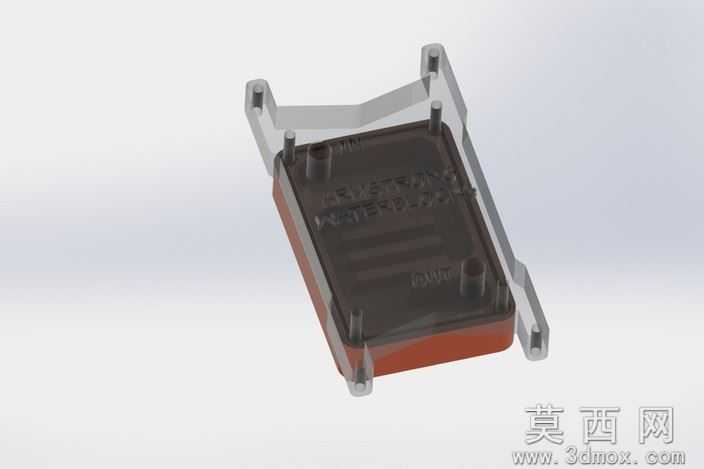

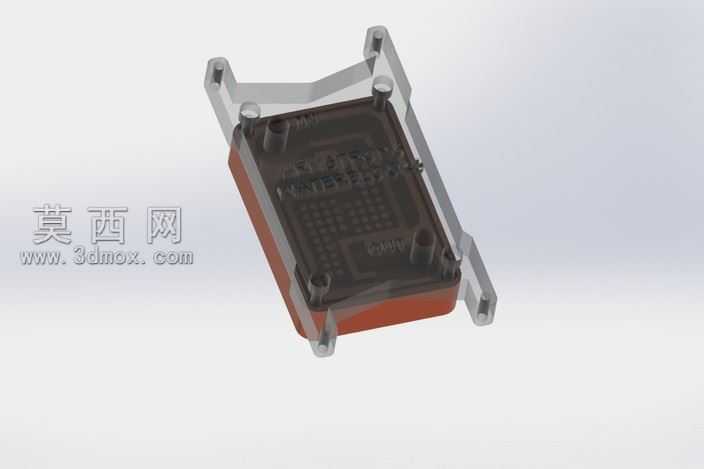

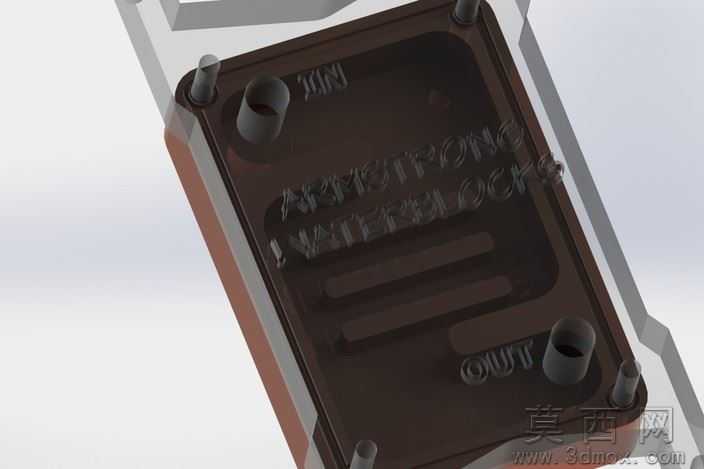

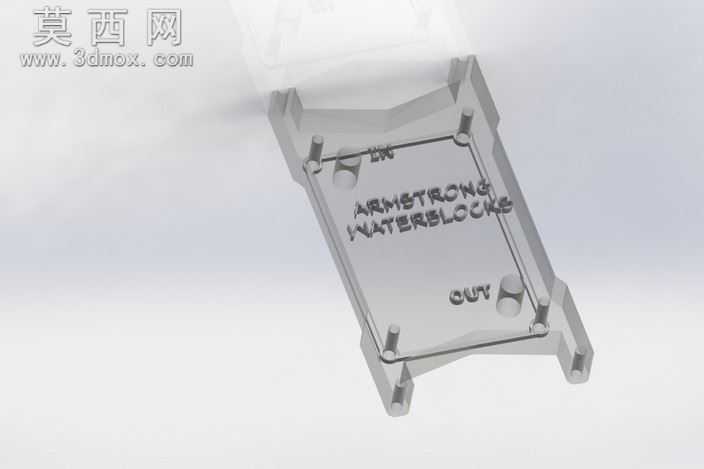

本作品为适配AM2主板插座的CPU水冷散热冷头，采用三维参数化建模完成整体结构设计，建模过程中严格遵循AM2平台CPU扣具的安装尺寸规范，对冷头主体、密封边框、安装固定支架、进出水接口位等结构进行1:1比例还原，确保模型可直接用于后续结构验证与开模参考。建模阶段首先搭建冷头的核心腔体结构，腔体内部预留冷却液流道的排布空间，冷头底座采用平整贴合面设计，保证与CPU顶盖的接触面积最大化，减少热阻传递路径；冷头上盖采用半透明可视化结构设计，建模时对透明壳体的壁厚进行均匀化处理，避免后续渲染出现厚薄不均的光影问题。外围的安装固定支架采用一体化弯折结构设计，支架上的四个固定挂耳位置完全匹配AM2主板的扣具安装孔位，挂耳处做了圆角过渡处理，避免安装时应力集中导致支架断裂。材质与渲染阶段，冷头底座采用高导热金属材质表现，赋予细腻的金属磨砂质感，还原铜质或铝质散热底座的真实触感；密封胶圈部分采用红色橡胶材质，调整材质的粗糙度与反光参数，表现橡胶的哑光弹性质感；上盖透明部分调整折射率与透光率参数，模拟半透明工程塑料的视觉效果，可隐约看到内部的流道与散热鳍片结构；固定支架采用硬质工程塑料材质，赋予浅灰色哑光质感，与冷头主体形成视觉层次区分。设计思路上，该冷头以功能性为核心优先，整体结构紧凑，安装支架向外延伸的尺寸经过反复调整，既保证安装时的操作空间，又不会过度占用主板周边的内存、电容安装位；冷头整体厚度控制在合理范围内，避免与塔式风冷、机箱侧盖产生安装干涉；密封结构采用嵌入式胶圈设计，建模时预留胶圈的安装槽位，保证装配后胶圈受压均匀，杜绝冷却液渗漏风险。模型的所有装配间隙都经过公差校验，固定挂耳的卡扣角度经过优化，安装时可直接卡入AM2主板的原装扣具，无需额外改装配件，兼顾散热性能与安装便捷性，可直接用于电脑散热改装的方案展示、3D打印样件验证或者水冷配件的产品开发参考。
