六缸径向结构电动机三维设计作品

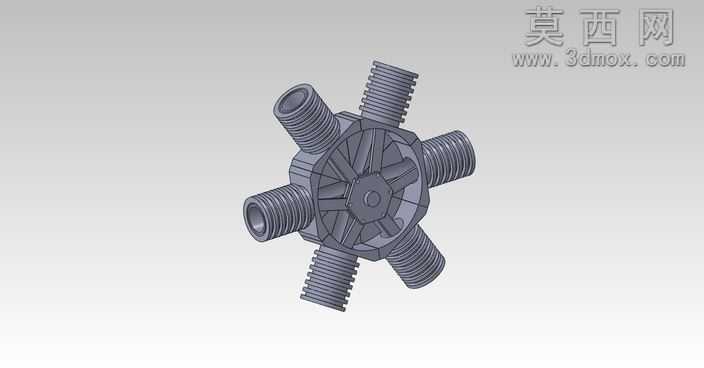

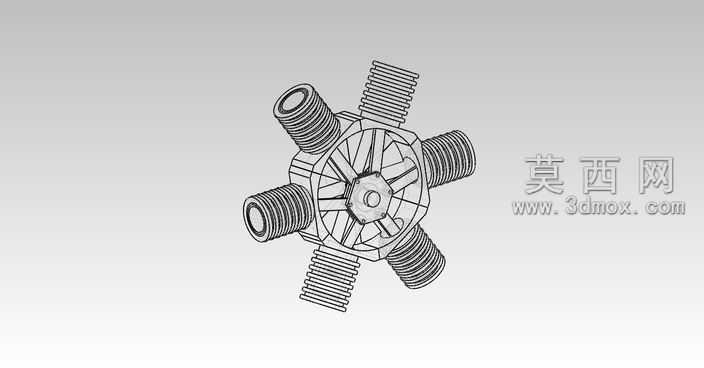

本作品为径向布局六缸电动机的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与电机结构原理，从核心部件到外围结构均做了精细化的还原与设计。建模初期先梳理径向电机的布局逻辑，区别于传统轴向排布的电机结构，该作品采用中心对称的六缸径向排布方案，六个气缸接口沿中心基体周向均匀分布，相邻接口夹角为60度，整体呈星型放射结构，这种布局能够有效缩短电机的轴向尺寸，提升空间利用率，适配对安装轴向长度有严格限制的应用场景。建模过程中先搭建中心基体的核心骨架，确定中心转轴、缸体安装位、散热结构的基准位置，再逐一完成单个缸体的细节建模：每个缸体端部设计有标准外螺纹接口，用于外接管路或者配套连接件，缸体外侧设计有平行排布的散热鳍片结构，鳍片的厚度、间距均按照散热效率要求做了参数化设定，能够在电机运行过程中增大散热面积，加快热量散发，避免工作温度过高影响运行稳定性。中心区域的端盖部分做了分区结构设计，表面的辐条状加强筋既能够提升端盖的结构强度，降低运行过程中的形变概率，也能够辅助引导气流，提升散热效果，中心位置的轴孔与固定孔位均按照标准配合公差做了参数化预留，能够满足后续装配、干涉检查的需求。整体建模过程采用全参数化草图驱动特征的方式完成，每一个结构尺寸都设置了可编辑的参数关联，后续如果需要调整缸体数量、鳍片密度、接口尺寸等参数，只需要修改对应草图的驱动尺寸即可完成整体模型的更新，大幅提升了设计迭代的效率。模型完成后对各部件做了材质区分设置，金属结构件赋予了对应的金属材质属性，散热鳍片部分做了哑光金属质感的调整，螺纹结构部分还原了机加工的纹理细节，整体线框展示模式下能够清晰呈现各部件的装配关系与内部结构逻辑，可用于电机结构教学、方案展示、后续工程图导出等场景，能够直观展现径向六缸电机的结构特点与设计优势，为同类径向动力部件的设计提供可参考的三维模型基础。
