轻量化镂空三夹连接件结构设计

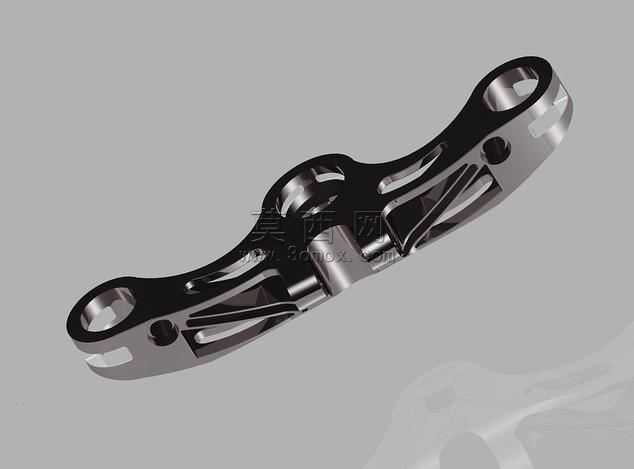

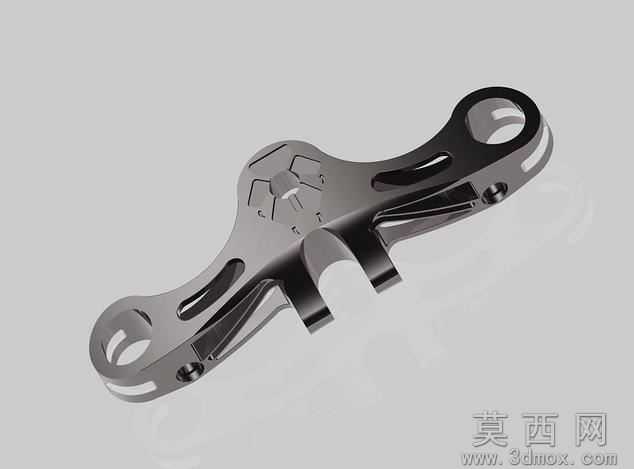

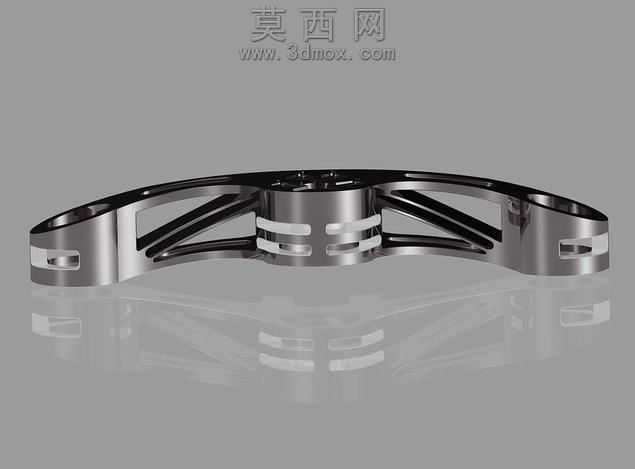

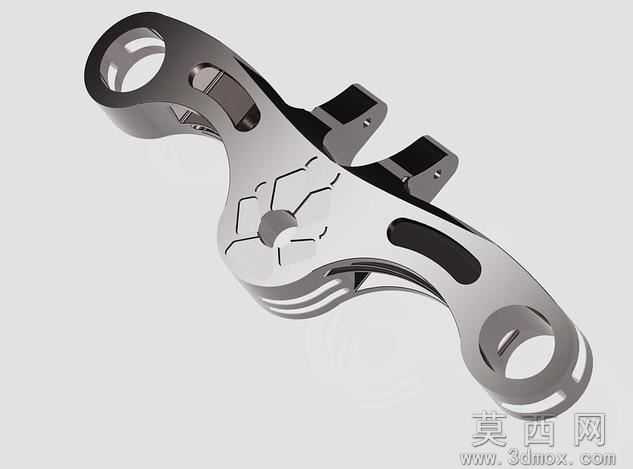

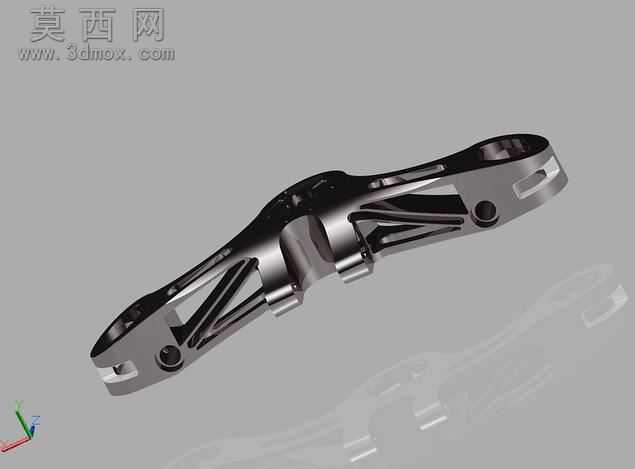

本作品为一款采用轻量化设计思路打造的三夹连接件，整体通过三维建模软件完成全参数化构建，建模过程中严格遵循机械加工的工艺合理性要求，对每一处结构的拔模角度、圆角过渡、壁厚均匀性都做了精细化调校，避免后续生产环节出现应力集中或者成型缺陷。模型的主体结构采用对称式布局，两端设置有带铰接孔的夹持端，中间段通过多组加强筋与镂空腔体结合的形式，在保证整体结构刚性的前提下最大限度削减了零件的整体重量，镂空区域的筋条走向完全贴合零件受力时的应力传递路径，既不会出现冗余材料的浪费，也能在夹持受力时避免局部形变超差。材质渲染阶段采用了金属镀铬的材质表现，通过调整材质的反射粗糙度、高光层级与环境贴图的采样精度，还原出金属机加工零件的细腻质感，表面的高光过渡自然，边角处的反光效果精准匹配机加工倒角的形态，同时在铰接孔位置做了细微的装配间隙表现，还原真实零件的装配状态。设计过程中优先考虑了零件的多场景适配性，两端的夹持接口采用通用化的尺寸设计，可适配不同规格的连接杆件，中间的连接段做了等强度优化，通过拓扑计算确定筋条的分布位置与厚度，相比同规格实心零件重量降低百分之四十以上，同时整体抗扭、抗弯性能完全满足使用要求。模型的每一处安装孔位都做了同轴度校验，孔壁的粗糙度表现也在渲染中做了区分，铰接位置的接触面做了减摩结构的细节处理，整体结构无干涉、无破面，可直接用于后续的工程图导出、3D打印验证或者数控加工编程，能够为同类夹持连接件的轻量化设计提供可参考的结构方案。
