二十一腔塑料杯体热成型模具结构设计

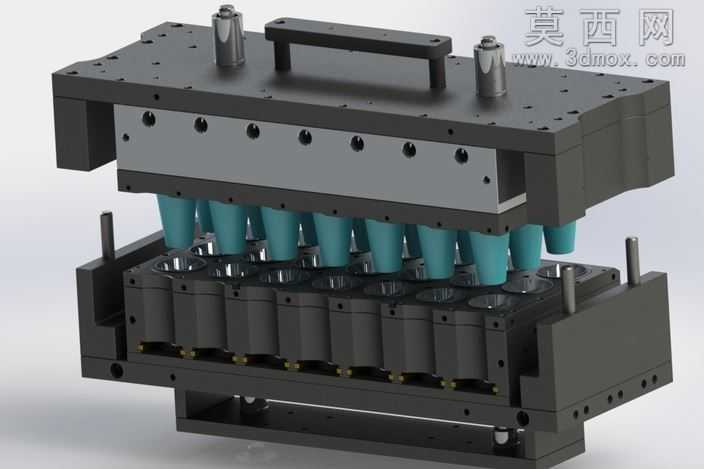

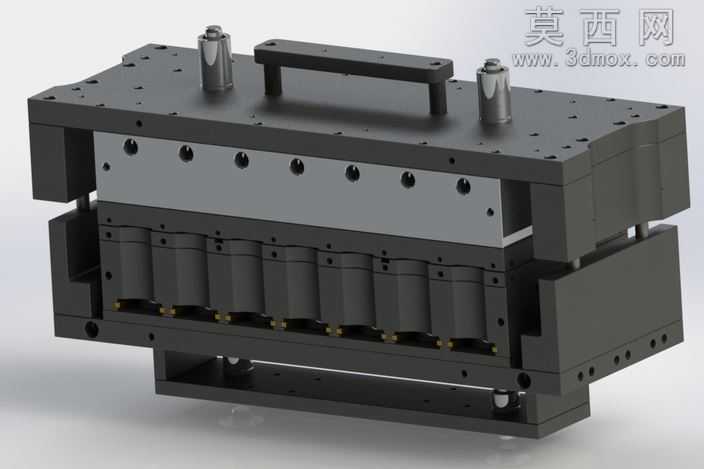

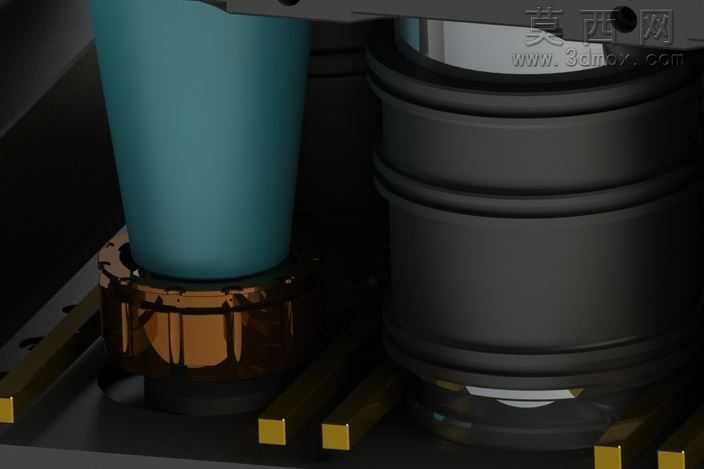

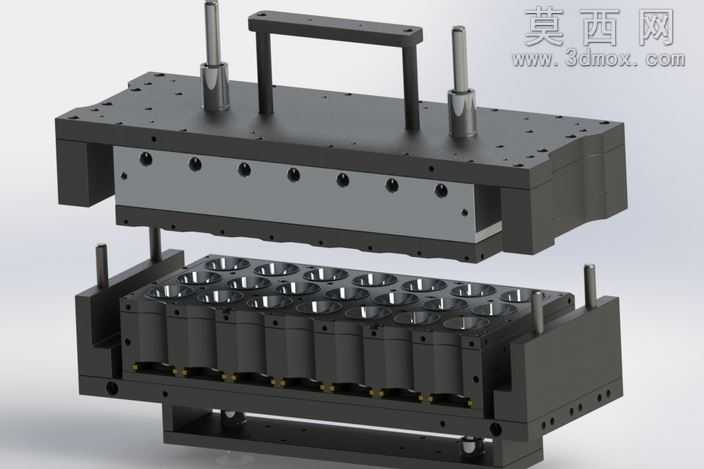

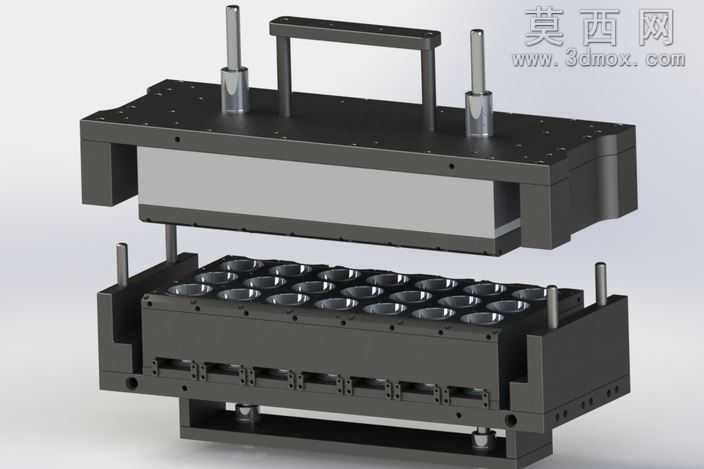

本套模具为适配过热成型机使用的21腔塑料热成型模具，整体采用三维参数化建模完成全结构设计，建模过程中对各板件的装配公差、导向定位精度做了严谨的参数约束，确保开合模动作的同轴度与运行顺畅度。模型渲染阶段采用金属哑光材质模拟上下模架的钢材质感，对成型型腔、型芯的加工面做了细腻的粗糙度表现，将成型工位的蓝色隔热成型套做了半哑光的特殊材质区分，直观呈现各功能部件的材质差异与功能分区。结构设计上，模具采用上下对开式模架布局，上模集成21组成型凸模，凸模外侧设置独立的蓝色隔热套结构，避免成型过程中热量非必要传导影响模温均衡；下模对应设置21组成型凹模，凹模底部设置独立的顶出复位结构，搭配均匀分布的复位弹簧，确保成型完成后塑件可平稳顶出脱模。模架顶部设置一体化搬运提手，方便模具在设备上的吊装与移位操作，四角设置高精度导向柱结构，开合模过程中通过导柱导套的精密配合保证上下模的对位精度，避免多腔模生产中出现偏心飞边的问题。模架侧边设置多组均匀分布的安装定位孔，可直接适配对应规格热成型机的安装工位，无需额外做安装位改造。设计过程中重点考量了多腔模的流道与热场均衡性，21个成型工位采用等距阵列排布，确保每个型腔的受热条件、成型压力保持一致，有效降低多腔生产中的成品不良率；同时对各模板的厚度、加强筋布局做了刚度校核，避免长期高温高压工作环境下模架出现形变影响成型精度。整套模型完整还原了热成型模具的所有核心结构细节，包括紧固螺丝孔位、定位销孔、冷却气道预留位等细节特征，可直接作为同类型多腔热成型模具的设计参考，也可用于模具结构教学、成型工艺演示等场景。
