体重秤壳体精密注塑模具三维设计

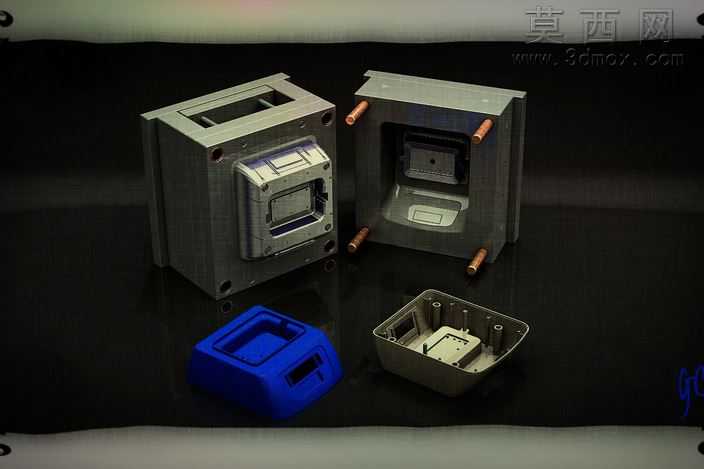

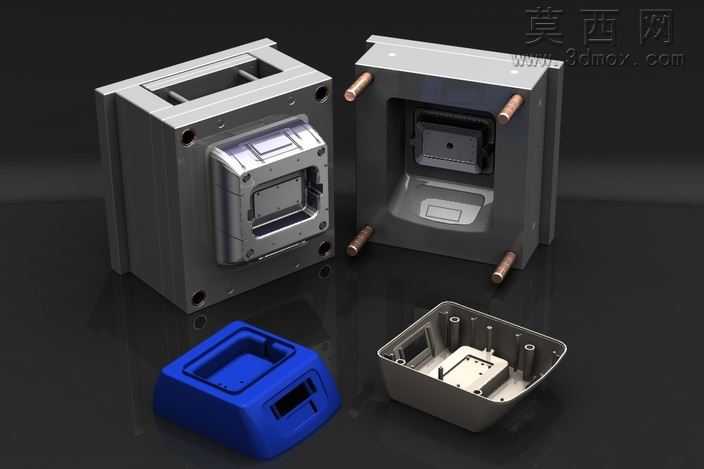

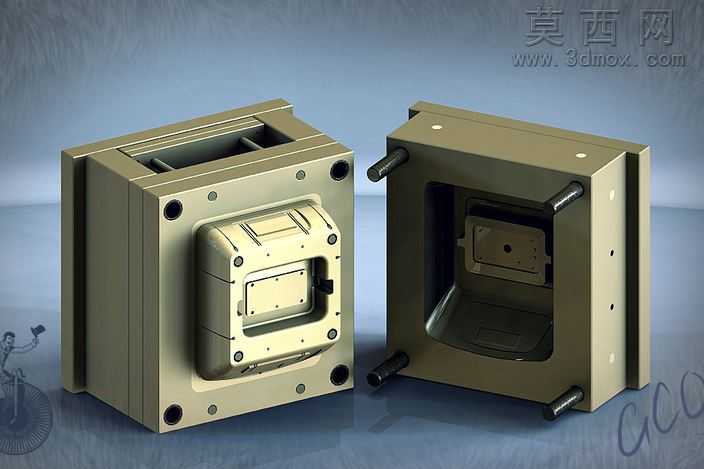

本套三维模型为体重秤塑料壳体的注塑成型模具，整体采用模架一体化的设计思路，在三维建模阶段严格遵循注塑模具的设计规范，对模具的动模、定模两大核心部分进行了精细化的结构还原。建模过程中精准还原了模具的导向定位结构，四根铜质导柱按照对称布局分布在模架四角，建模时严格控制导柱与导套的配合公差，确保合模过程中动定模能够精准对位，避免出现错模、偏心等成型缺陷，保障壳体产品的壁厚均匀性与尺寸精度。针对体重秤壳体的外观与结构需求，模具的型腔与型芯部分完全复刻产品的内外轮廓特征：定模型腔精准还原壳体外表面的顺滑曲面与边角过渡，建模时对分型面进行了顺滑处理，避免合模时出现溢料飞边；动模型芯则完整还原壳体内部的安装柱位、卡扣槽、加强筋等精细结构，所有内部特征的拔模角度经过反复校验，确保开模顶出过程中产品不会出现粘模、顶白、结构断裂等问题。材质渲染阶段，模架主体采用钢材的哑光金属质感，还原模具钢经过精加工后的细腻金属纹理，导柱部分赋予铜合金的暖调金属光泽，与模架主体形成清晰的视觉区分，配套展示的成品壳体分别赋予蓝色工程塑料与灰色ABS塑料的材质效果，模拟实际注塑生产后的成品外观质感，清晰呈现模具与成型产品的对应关系。整套模型完整还原了注塑模具的浇注系统、冷却水路预留位、顶出机构安装位等核心结构，设计过程中充分考虑体重秤壳体的批量生产需求，优化了流道布局以减少浇注废料，同时合理规划冷却回路的走向，保障注塑过程中模温均匀，缩短成型周期，提升批量生产的效率与成品合格率，模型结构完整，各部件装配关系清晰，可直接用于模具结构教学、注塑工艺分析以及生产加工参考。
