跑车多辐式铝合金轮毂三维设计作品

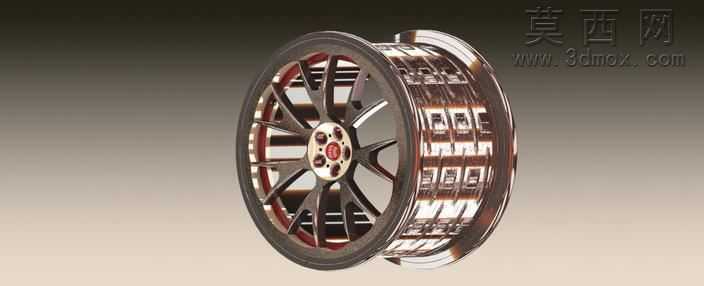

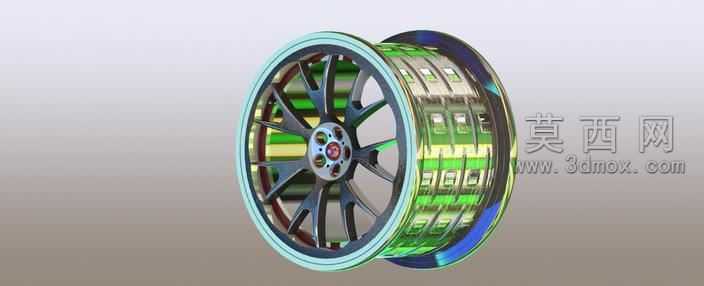

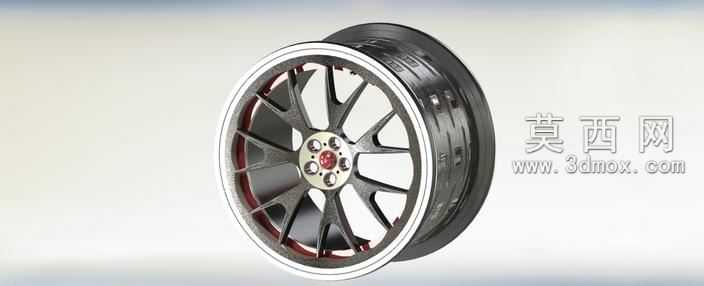

本作品为跑车专用铝合金轮毂的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先以轮毂中心安装基准面为草图绘制平面，精准定位PCD螺栓孔的分布圆直径、中心定位孔的孔径尺寸，按照五孔螺栓的布局完成安装座结构的实体拉伸，对螺栓孔周边做倒角强化处理，还原真实轮毂安装位的受力结构特征。轮辐部分采用多辐条分叉式设计，每根辐条从中心安装座向外延伸至轮辋结合处，建模过程中对辐条做渐变式截面处理，靠近中心位置截面厚度更大以保障结构强度，延伸至轮辋端逐步收窄，兼顾轻量化需求与视觉运动感，同时对辐条边缘做圆弧过渡处理，避免应力集中问题，还原锻造铝合金轮毂的工艺特征。轮辋部分按照真空气密性轮毂的结构设计，精准还原轮缘的凸峰结构、胎圈座的倾斜角度、槽圈的凹陷深度，保障模型与真实轮胎装配的结构匹配度，轮辋外侧预留了平衡块安装位、气门嘴伸出孔的细节结构，还原量产轮毂的完整功能设计。材质与渲染阶段，针对轮毂不同区域做差异化材质设置：轮辋主体采用亮面抛光铝合金材质，调整金属粗糙度参数模拟镜面抛光的金属反光效果，轮辐内侧做哑光深灰金属材质处理，还原轮毂内侧的防氧化涂层质感，轮辋边缘添加白色装饰圈、辐条间隙处添加红色装饰条的材质分层，强化运动风格的视觉表现；渲染时采用柔光摄影棚环境光，添加柔和的地面反射效果，多角度呈现轮毂的立体结构与材质质感。设计思路上围绕跑车的性能需求展开，在结构层面通过辐条的力学布局优化，在保障轮毂整体抗冲击、抗扭转强度的前提下，尽可能削减非受力区域的材料厚度，实现轻量化目标，降低车辆簧下质量提升操控表现；外观层面采用撞色设计与多辐条造型，匹配跑车的运动化定位，细节处还原真实量产轮毂的所有装配结构，模型可用于汽车改装展示、跑车装配结构教学、轮毂设计方案验证等场景，整体结构比例协调，细节还原度高，符合铝合金轮毂的实际生产工艺要求。
