混凝土搅拌运输车上装结构三维设计

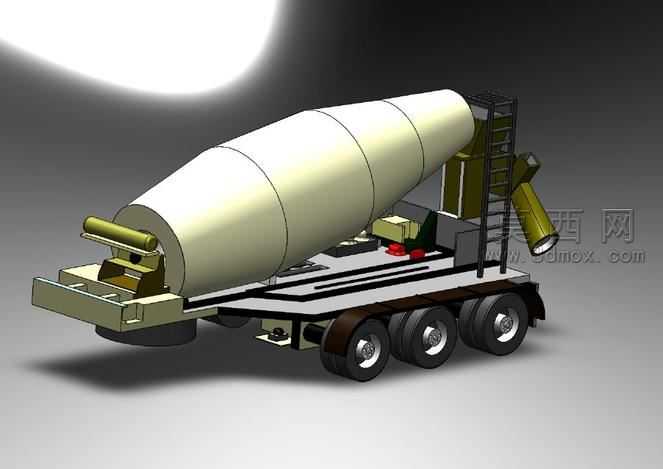

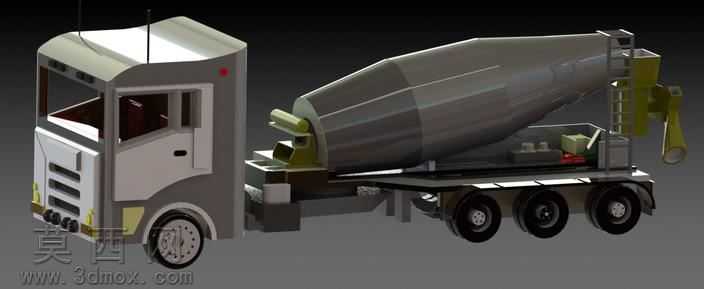

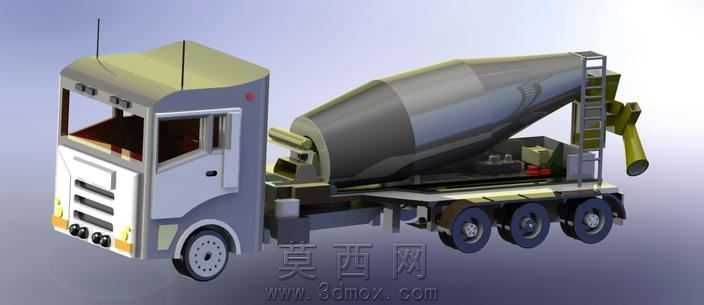

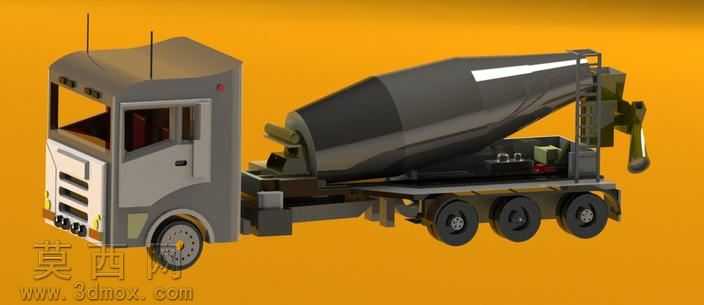

本作品为混凝土搅拌运输车上装核心结构的三维建模成果，建模阶段围绕搅拌车实际作业功能需求展开整体布局规划，首先完成底盘承载平台的结构搭建，依据多轴重载运输的承重特性，还原了三轴底盘的车架结构、轮组排布与支撑连接点位，确保上装部件与承载底盘的装配逻辑完全符合真实工程设备的安装规范。核心搅拌罐体采用变截面螺旋曲面建模方式，还原了罐体前窄后宽的锥形过渡形态，同时对罐体内部的螺旋搅拌叶片走向做了结构示意，保证罐体转动时能够实现混凝土的正向搅拌与反向卸料功能，罐体外部的滚道支撑结构、转动托轮组件都按照真实装配关系完成建模，清晰呈现罐体转动的支撑传动逻辑。罐体侧部的爬梯与操作平台采用框架式结构建模，还原了防滑踏步、防护栏杆的细节结构，兼顾作业人员操作时的安全防护需求；罐体尾部的卸料槽组件做了可摆动的结构设计，能够直观展示卸料时的导流调节功能，底盘上部的液压传动组件、水路清洗附件、操控箱体都按照实际布局完成位置排布，各部件之间的装配间隙、连接点位都经过尺寸校准，避免出现结构干涉问题。渲染阶段采用哑光工程材质表现金属结构件的质感，罐体表面做了浅米白的漆面材质处理，车架与轮组采用深灰与黑色的橡胶、金属材质区分，通过顶侧主光源搭配环境补光的打光方式，突出各部件的结构轮廓与装配层次，阴影效果做了柔化处理，让整体模型展示效果清晰直观。整个设计围绕混凝土搅拌运输的核心功能展开，将上装结构拆分为罐体总成、支撑传动总成、操作附属总成、卸料导流总成四个部分逐一建模，既还原了真实设备的结构特征，也清晰展示了各组件之间的装配关系与功能逻辑，能够直观呈现混凝土搅拌运输车的上装工作原理。
