侦探犬超音速赛车概念方向盘设计

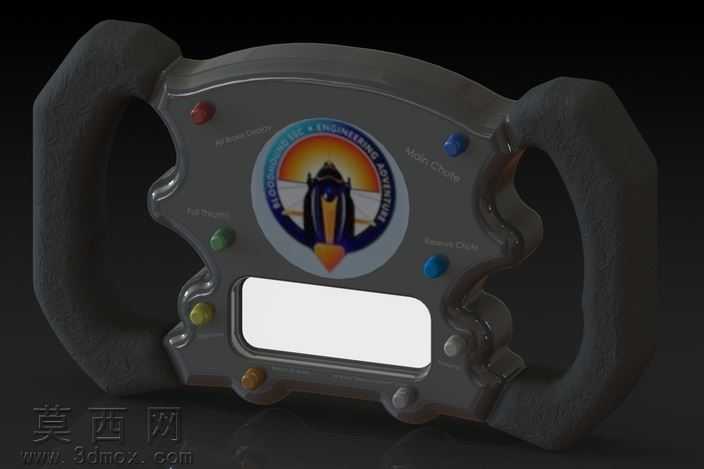

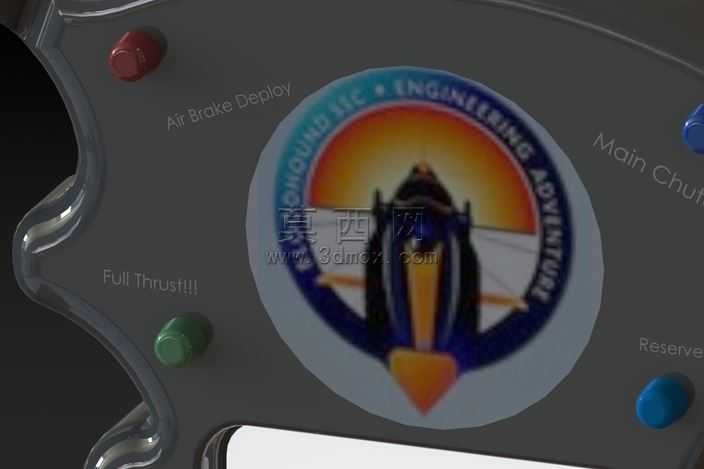

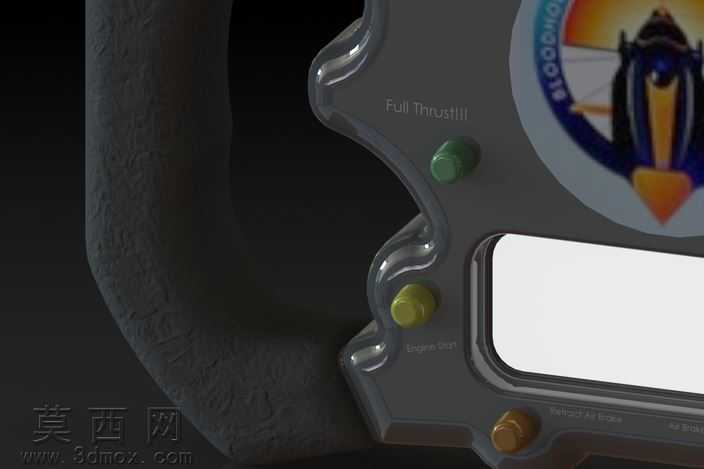

该作品为适配侦探犬超音速车项目打造的专用方向盘三维模型，整体建模围绕高速载具的极端操控需求展开，在SolidWorks环境下完成全参数化结构搭建，兼顾人机工程合理性与功能集成度。建模阶段首先完成主体轮廓的曲面构建，针对高速行驶中驾驶员佩戴防滑手套的握持场景，将双侧握把设计为贴合手掌自然弯曲的异形曲面，边缘做多层圆角过渡处理，避免长时间握持产生的应力硌压，同时在握把表面做微凹凸纹理建模，模拟防滑橡胶包覆层的触感结构，确保大过载工况下握持不会打滑移位。功能区域的建模遵循拇指可达原则，所有操控按键均布置在双侧拇指自然活动的覆盖范围内，驾驶员无需松开握把即可完成全部操作，按键按功能属性做色彩区分建模，红色按键对应紧急制动、蓝色对应功能切换、绿色对应状态确认、黄色对应参数微调、棕色对应辅助功能，每个按键都做了凸起的限位结构，防止高速颠簸下的误触。方向盘中部预留了嵌入式多功能显示屏的安装位，建模时精准预留了屏幕边框、卡扣与走线槽结构，该显示屏可实时承载车速、推力、g值过载、系统状态等核心数据的显示功能，无需驾驶员分散视线查看仪表盘。中部标识区域做了下沉式凹槽建模，用于放置项目专属徽章，徽章的图案、轮廓、色彩分层都做了精细化建模还原，边缘做倒角处理避免剐蹭。结构设计上，方向盘主体内部做了双辐条加强筋建模，在控制整体重量的前提下提升结构耐用性，可承受超音速工况下的高频振动与大操作力矩，侧边预留了空气制动手柄、主槽控制拨杆的安装转轴与卡位结构，所有装配位都做了公差匹配建模，确保各活动部件的运动行程无干涉。渲染阶段采用深色哑光工程塑料作为主体材质，搭配半透明的按键材质、磨砂质感的握把橡胶材质、金属质感的标识包边，在黑色背景下通过三点布光突出曲面的光影过渡，还原真实部件的材质质感，整体模型完整还原了超音速载具专用操控部件的设计逻辑，兼顾功能性、安全性与人机交互合理性。
