长尺寸电缆卷筒三维结构设计作品

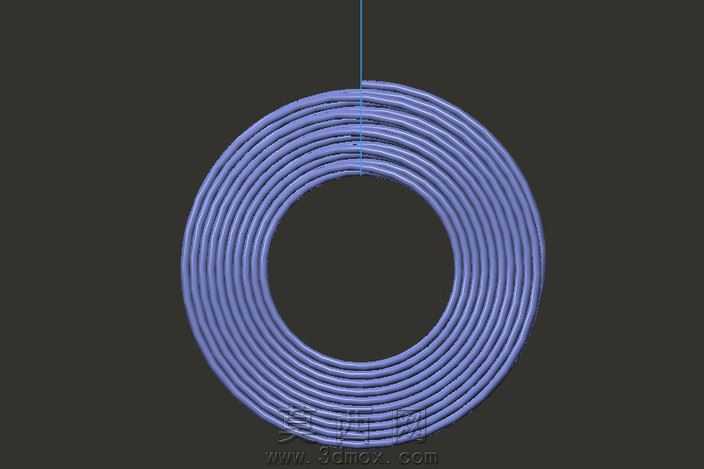

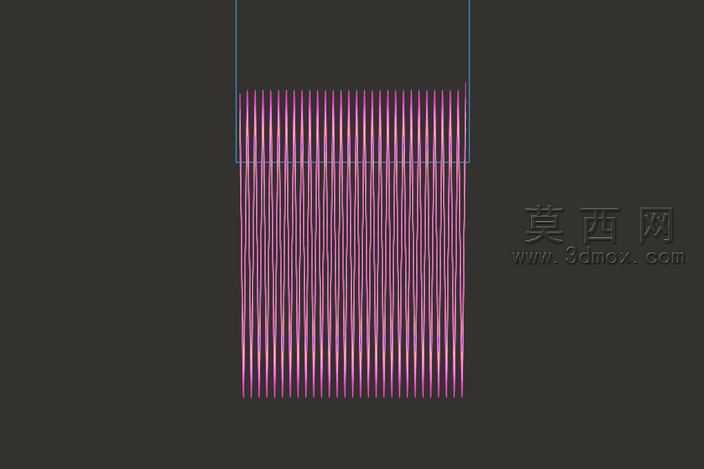

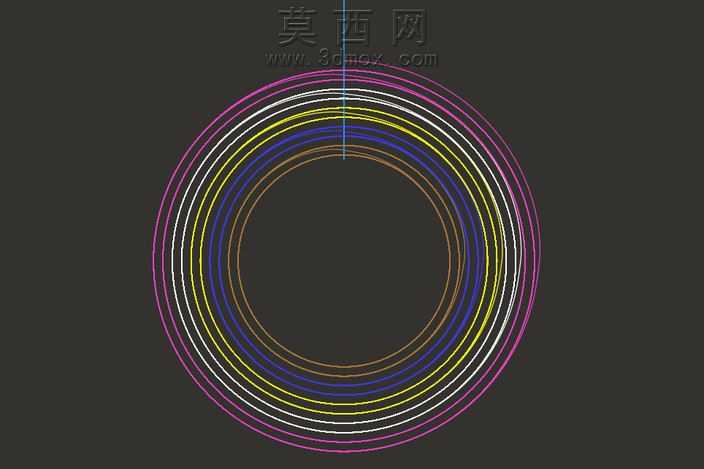

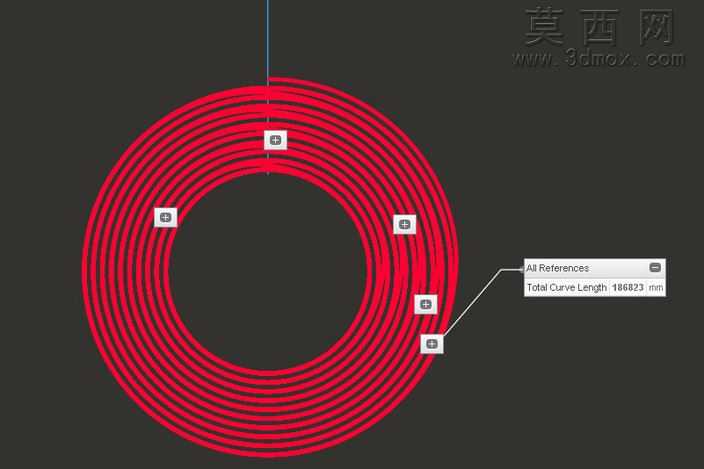

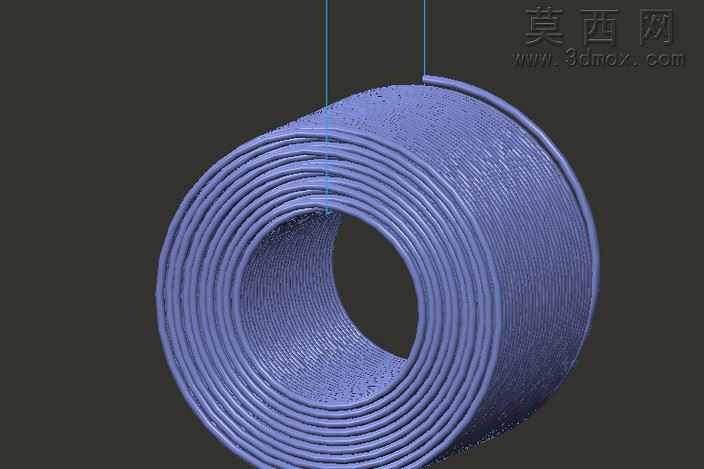

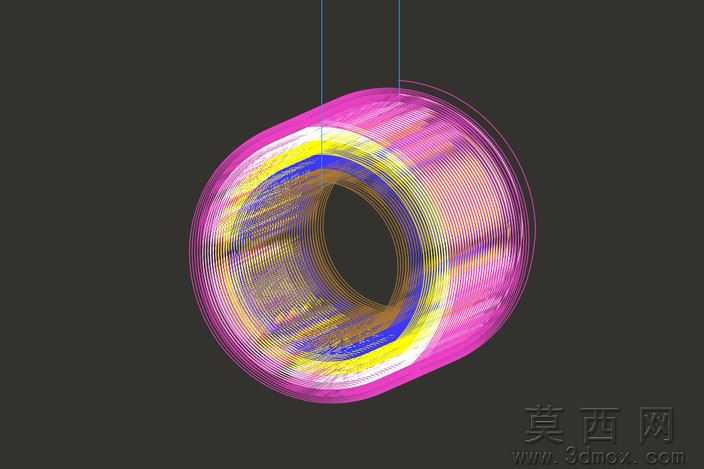

本作品为长尺寸电缆卷筒的三维参数化设计模型，建模过程依托三维设计软件完成，整体围绕大长度线缆的规整收纳、稳定卷绕需求展开结构设计。模型主体为圆柱状卷筒核心结构，表面设计有连续排布的轴向导向棱条，该结构可在电缆卷绕过程中为线缆提供稳定的排布导向，避免大长度电缆收放时出现线缆错位、堆叠挤压、相互缠绕的问题，保障长距离电缆收放作业的顺畅性。建模阶段采用参数化驱动的设计逻辑，将卷筒的有效卷绕长度、筒体直径、导向棱条的间距与凸起高度、筒体壁厚等核心尺寸设置为可调整参数，可根据不同规格电缆的卷绕容量需求、安装场景的尺寸限制快速调整模型参数，无需重新搭建整体结构，大幅提升了设计迭代的效率。模型渲染阶段采用哑光工程塑料质感的材质表现筒体主体，还原工业零部件的真实质感，同时通过光影效果突出筒体表面导向棱条的规整排布结构，清晰展现各部分的结构细节。结构设计上，卷筒整体采用中空筒体结构，在保证整体结构强度、满足卷绕承重需求的前提下，有效降低了部件自身重量，减少材料消耗与转动负载；筒体两端预留有标准的轴连接安装位，可适配通用的传动转轴结构，方便与驱动机构、安装机架进行装配对接，适配不同的线缆收放作业场景。设计过程中针对长尺寸电缆卷绕时的受力特点，对筒体的壁厚、棱条的结构强度进行了优化，避免卷绕大重量电缆时出现筒体变形、棱条磨损的问题，同时兼顾了部件加工的工艺可行性，所有结构均采用规则几何形态设计，无复杂异形曲面，可直接对接后续的加工生产环节，适配起重设备、移动工程机械、港口装卸设备等需要长距离电缆供电的作业场景的线缆收纳需求。
