本田CBR600F4i摩托车干油底壳带机油入口结构

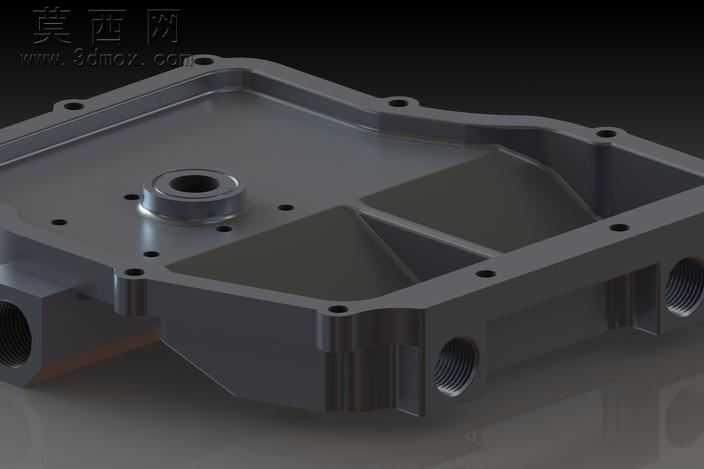

本作品为适配本田CBR600F4i车型的干油底壳集成机油入口三维建模成果，建模过程围绕干油底壳的实际装配需求与功能特性展开，首先基于该车型发动机下部的安装边界进行基准定位，逐一还原壳体上的所有安装孔位，包括周圈用于与发动机缸体连接的螺栓过孔、定位销孔，确保孔位的位置度、孔径尺寸与实车装配要求完全匹配，避免后续装配出现干涉问题。建模时重点刻画壳体的腔体结构，干油底壳区别于湿式油底壳的浅腔设计，本模型的腔体内部设置有加强筋结构，这些加强筋沿壳体受力方向排布，既可以提升壳体整体的结构刚性，降低发动机运行过程中壳体产生的振动形变，同时也能对回流的机油起到导流作用，配合集成在壳体侧部的机油入口结构，让机油能够顺畅汇入油路循环。壳体侧部的机油入口采用内螺纹接口设计，建模时精准还原了螺纹的牙型、螺距与接口深度，保证外接机油管路时能够实现可靠密封，不会出现渗油漏油的问题。在材质与渲染表现上，模型赋予了压铸铝合金的材质属性，还原了铝合金壳体经压铸成型后的亚光金属质感，对壳体的安装贴合面、接口端面做了轻微的高光处理，体现机加工面的平整精度，渲染时采用柔和的工业产品布光，清晰展现壳体的内部腔体结构、加强筋排布、孔位分布与外部接口形态，直观呈现各部分的结构关系。设计过程中针对干油底壳的储油、导流、安装固定三大核心功能做了结构优化，在保证壳体壁厚均匀的前提下，通过加强筋布局减少不必要的材料冗余，实现轻量化与结构强度的平衡，对于建模过程中因缺少完整发动机整机参考导致的螺栓对位微小偏差，也预留了可调整的建模参数，方便后续根据实际装配场景快速修正孔位位置，让模型能够直接用于结构验证、装配模拟或者改装方案的展示参考。
