航空涡扇发动机双轴结构演示模型

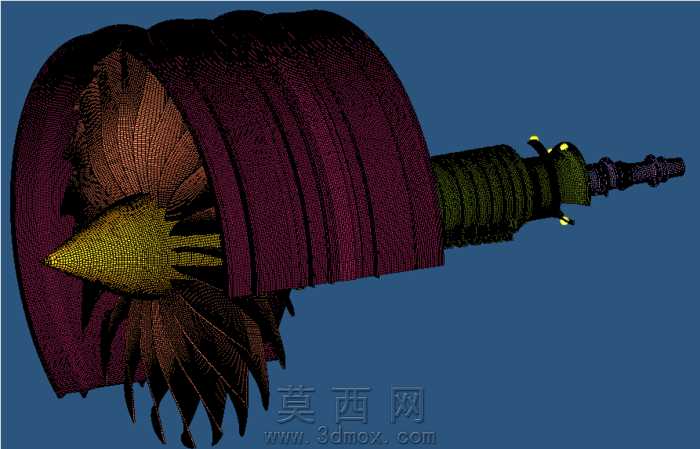

本模型为航空涡扇发动机双轴结构的演示类三维建模作品，建模过程围绕涡扇发动机的核心轴系布局展开，完整还原了双转子涡扇发动机的内外涵道、风扇叶片、压气机级组、涡轮级组与传动轴系的装配关系。建模阶段采用分层构建的思路，首先完成核心双轴的基准定位，区分低压轴与高压轴的嵌套同轴结构，确保两根轴的空间位置完全匹配真实航空发动机的轴系布局，避免出现装配干涉问题。针对风扇与压气机、涡轮的叶片结构，采用阵列化建模方式，还原每一级叶片的扭转角度与排布规律，同时对叶片的叶根、叶型曲面做了平滑处理，保证曲面过渡自然无破面。模型的网格划分效果清晰呈现了各部件的结构边界，外涵道机匣采用半剖展示的处理方式，能够直观看到内部风扇与低压压气机的叶片排布，内涵道的高压压气机、燃烧室段、高低压涡轮段沿轴向依次排布，各段的连接法兰、定位结构都做了简化还原，既保留结构辨识度又避免冗余细节影响演示效果。材质渲染上，对机匣部分采用深紫红色哑光材质模拟高温合金机匣的质感，风扇与压气机叶片采用古铜色金属材质还原叶片的金属基底，传动轴与涡轮轴段采用深橄榄绿金属材质区分不同轴系的部件，叶尖部分点缀明黄色标识模拟叶片的叶尖标记，整体渲染采用纯色深蓝背景，突出模型本身的结构层次，让观看者能够清晰分辨双轴的传动路径：低压轴连接前端风扇与后端低压涡轮，高压轴嵌套在低压轴外侧，连接高压压气机与高压涡轮，完整演示双转子涡扇发动机的核心轴系工作逻辑。模型整体结构比例协调，各部件的轴向尺寸、径向尺寸都参考真实涡扇发动机的比例做了适配，没有出现比例失调的问题，半剖的展示形式非常适合用于航空发动机结构原理的演示教学，能够帮助观看者快速理解双轴涡扇发动机的内部构造与动力传递路径，建模过程中对同轴嵌套结构的装配校验、叶片阵列的参数化调整，都保证了模型结构的合理性，既满足演示类模型的直观性要求，也还原了真实航空发动机轴系结构的核心特征。
